Страница 16: Экрана системной платы, Снятие, Платы преобразователя
Advertising

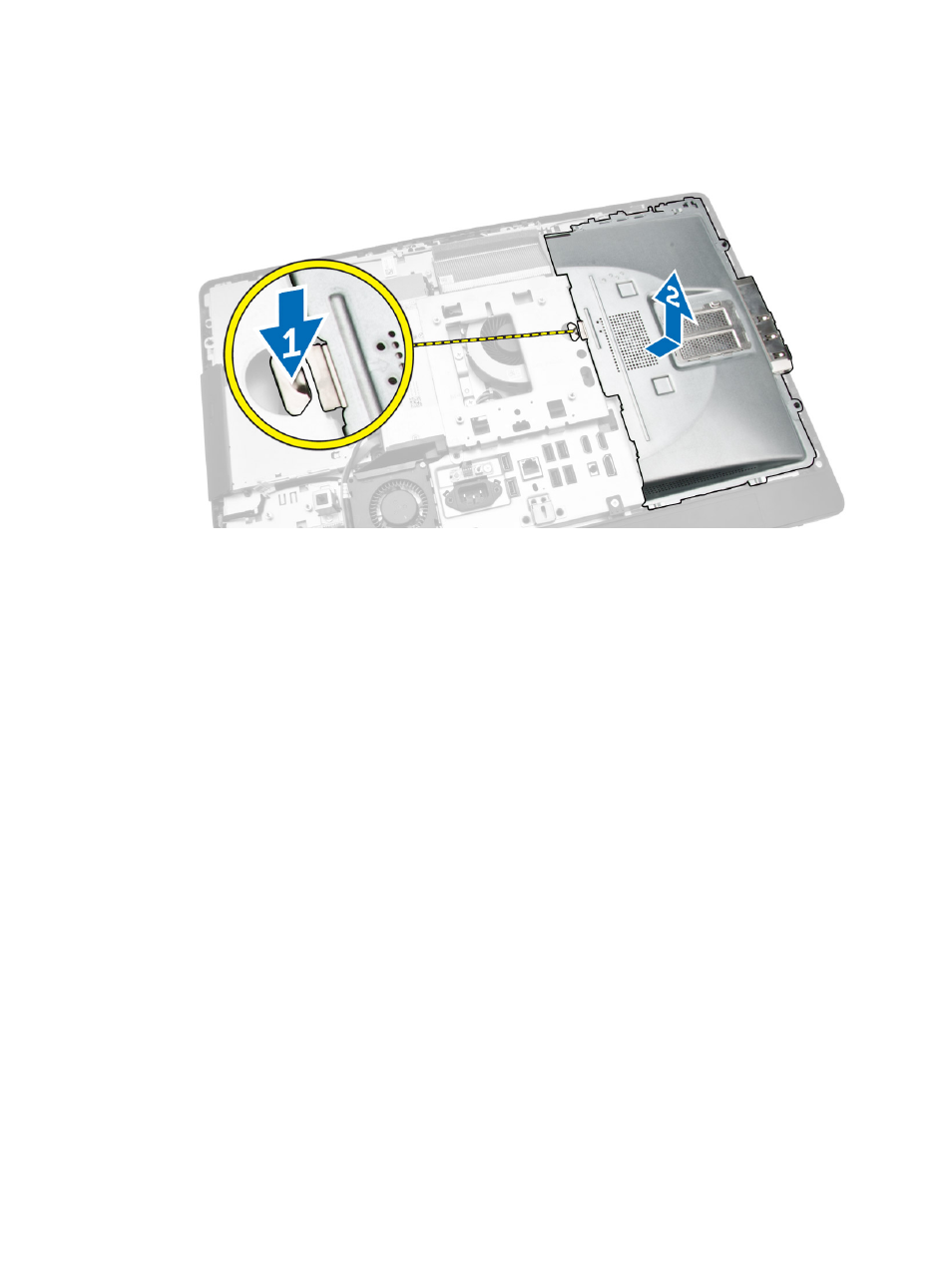

3. Выполните следующие действия, как показано на рисунке:
a. Нажмите на фиксатор, чтобы высвободить защитную крышку системной платы [1].
b. Сдвиньте защитную крышку системной платы и снимите ее [2].
Установка
экрана системной платы
1.
Выровняйте
экран системной платы и установите его на заднюю часть компьютера.
2. Затяните винты, которыми экран системной платы крепится к корпусу компьютера.
3. Установите:
a. крепление VESA
b. заднюю крышку
c. стойку VESA
4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
Снятие
платы преобразователя
1.
Выполните
процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера
.
2. Снимите:
a. стойку VESA
b. заднюю крышку
16
