Регулировка поворотных замков
Для того чтобы отрегулировать зазор на поворотных замках,
ослабьте контргайку (1) и закрутите или открутите болт (2)
для получения желаемых параметров, затем закрутите
контргайку. Когда ведущая рама располагается под углом в
90 градусов по отношению к дышлу, головка болта должна
располагаться примерно на расстоянии 1/16 дюйма (0,16
см) от рамы сцепного устройства.

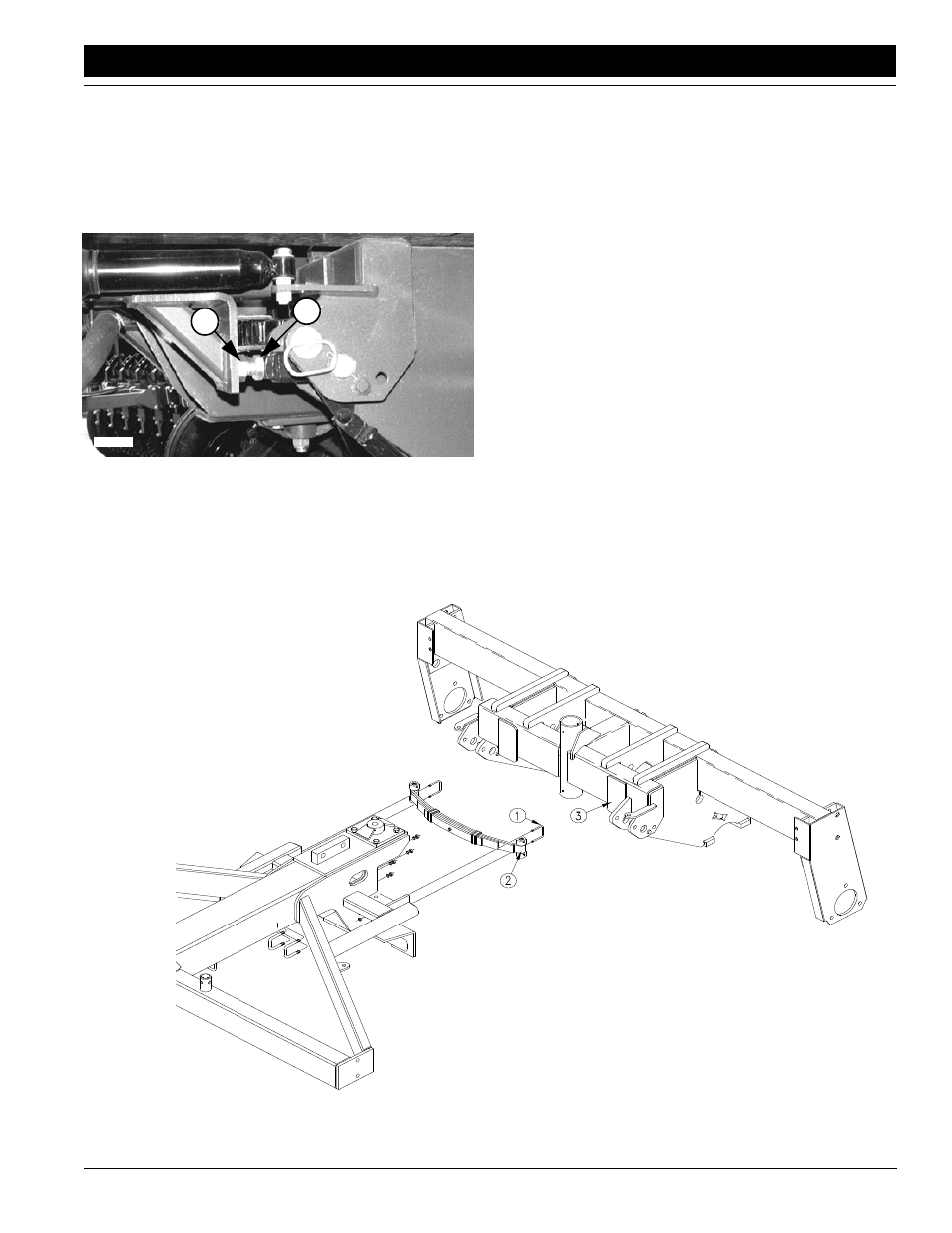

Рисунок 3-21
Регулировка поворотных замков
Если поворотные замки не разблокировались или
заблокировались в рабочем положении, проверьте, не
заедают ли замки, а также убедитесь, что с обеих сторон
есть зазор в 1/16 дюйма (0,16 см), как было сказано выше.
18146
1
2
Рисунок 3-22
Регулировка рессоры
18121
Регулировка рессоры
Рессора расположена прямо перед вертикальным
шарниром. См. Рисунок 3-22. Рессора обеспечивает
достаточное усилие для поддержания сцепного устройства
в ровном и устойчивом положении при разворотах в конце
поля и для придания дополнительной устойчивости при
работе в жестких полевых условиях. Для плавной работы
сцепного
устройства
необходимо
правильно
отрегулировать рессору.
См. Рисунок 3-22. Выровняйте дышло по отношению к
транспортной раме и отрегулируйте 3/8-дюймовые (0,9 см)
u-образные болты (1) с каждой стороны так, чтобы ролики
рессоры (2) слегка касались башмаков для роликов (3) на
транспортной раме. Убедитесь, что и правая, и левая
сторона отрегулированы правильно.
