12
Раздел 1 Подготовка и настройка
PH-15, PH-20, PFH-15 и PFH-20 Точное сцепное устройство с возможностью внесения удобрений 148-365M-RUS
04/14/05
Great Plains Mfg., Inc.
6.
Подсоедините кабель питания к аккумулятору вашего
трактора.
ПРИМЕЧАНИЕ: Чтобы не повредить контур, соедините белый
провод с положительным полюсом аккумулятора (+), а черный
провод с отрицательным полюсом аккумулятора (-).
7.
Кабель блока управления подсоедините к обратной
стороне блока управления. Выведите кабель из кабины
трактора. Соедините кабель со жгутом проводки сцепного
устройства. См. Рисунок 1- 10
.
12575

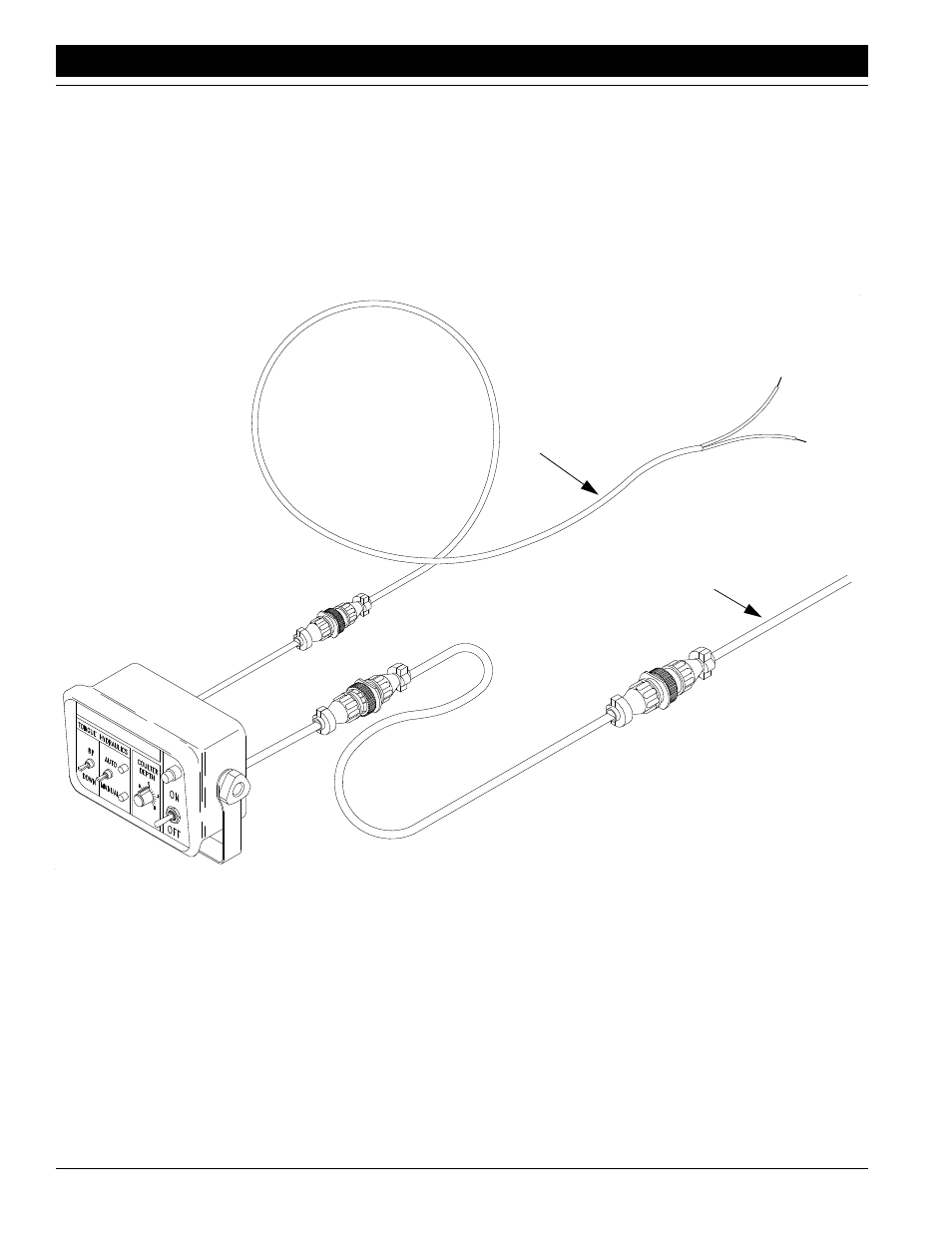

Рисунок 1- 10
Блок управления системы “Coulter Command”
БЛОК УПРАВЛЕНИЯ
КАБЕЛЬ ПИТАНИЯ
БЕЛЫЙ +
ЧЕРНЫЙ -
К СЦЕПНОМУ УСТРОЙСТВУ
КАБЕЛЬ ПИТАНИЯ
