Раздел 1 Подготовка и настройка
PH-15, PH-20, PFH-15 и PFH-20 Точное сцепное устройство с возможностью внесения удобрений 148-365M-RUS
04/14/05
Great Plains Mfg., Inc.
Раздел 1
Подготовка и настройка
Данный раздел поможет подготовить к эксплуатации ваш
трактор и ваше сцепное устройство. Перед использованием
сцепного устройства в поле, вы должны прикрепить его к
подходящему трактору и сеялке с трехточечной навеской,
подсоединить к трактору гидравлические шланги сцепного
устройства и прокачать гидросистему для удаления воздуха
.
Проверка перед началом работы
1.
Внимательно изучите раздел “Важная информация по
технике безопасности” на стр. 1.
2.
Убедитесь в том, что все рабочие детали двигаются
свободно, болты затянуты, а шплинты разведены.
3.
Убедитесь в том, что все масленки смазаны и находятся
на своем месте. См. раздел “Смазка”, “Обслуживание и
смазка”, на стр. 33.
4.
Убедитесь в том, что все наклейки с информацией по
технике безопасности и отражатели четкие и
расположены там, где это необходимо. Если есть
поврежденные наклейки, замените их. См. раздел
“Наклейки с информацией по технике безопасности”,
“Важная информация по технике безопасности”, на
стр. 4.
5.
Накачайте шины до рекомендованного давления и
затяните колесные болты в соответствии с таблицей.
См. “Приложение” на стр. 40.
Присоединение сцепного
устройства к трактору
!
ОПАСНО
Во избежание серьезной травмы или смерти не становитесь
между сеялкой и двигающимся трактором, так как вас или
части вашего тела может сдавить. Перед установкой
пальца сцепного устройства следует заглушить двигатель
трактора и поставить его на стояночный тормоз
.
1.
Наденьте сварную скобу (1) на шарнирное соединение
(2) дышла сцепного устройства. Закрепите сварную
скобу с помощью распорной трубки (3), вставив ее в
совмещенные
отверстия
скобы
и
шарнирного
соединения.
2.
Подведите трактор тыльной стороной к сцепному
устройству и прикрепите сварную скобу к тяговому брусу
трактора с помощью болта. Используйте 1 x 10-
дюймовый (2,5 x 25 см) болт (4), большую плоскую
шайбу (5), гроверную шайбу (6) и гайку (7).
3.
Проденьте 0,75 x 9-дюймовый (1,9 x 23 см) болт (8) через
продолговатое отверстие сварной скобы и второе
отверстие тягового бруса трактора. Установите 0,75-
дюймовую (1,9 см) плоскую шайбу (9) поверх
продолговатого
отверстия
скобы
и
закрепите
соединение гроверной шайбой (10) и гайкой (11).
Затяните болты.

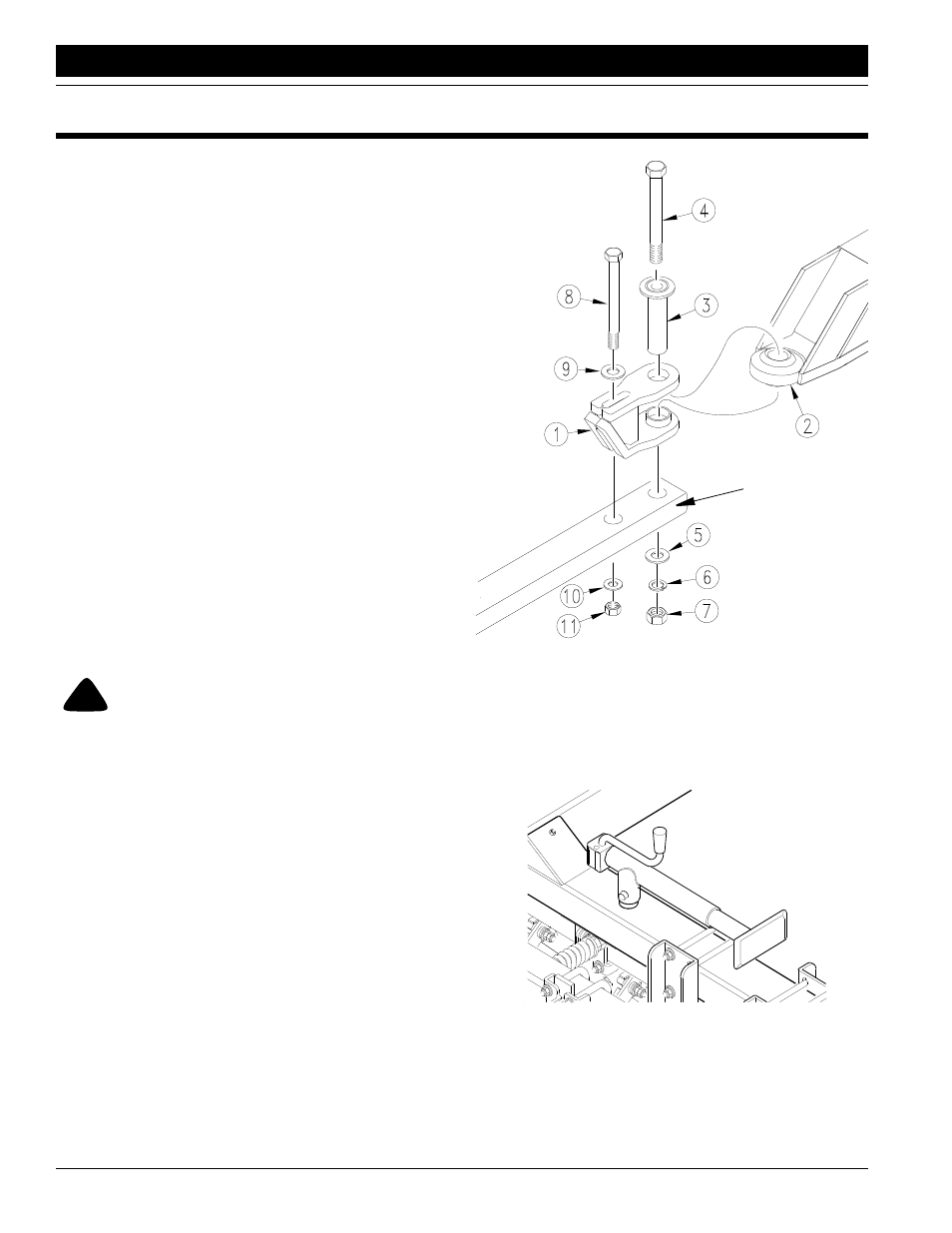

Рисунок 1-1
Сборка тягового бруса трактора
4.
Надежно прикрепите предохранительную цепь к раме
тягового бруса трактора.
5.
Переместите домкрат из положения сбоку дышла
сцепного устройства в транспортное положение вдоль
раскоса рамы. См. Рисунок 1-2.
Рисунок 1-2
Положение домкрата при транспортировке
17215
Тяговый брус
трактора
12083
