21
Раздел 3 Регулировка
04/14/05 PH-15, PH-20, PFH-15 и PFH-20 Точное сцепное устройство с возможностью внесения удобрений 148-365M-RUS
Great Plains Mfg., Inc.
Датчик скорости
Система “Coulter Command” автоматически компенсирует
изменения скорости хода. Датчик скорости и панель датчика
скорости, установленные позади копирующего колеса,
отображают скорость хода. Датчик скорости должен быть
установлен вплотную к панели датчика. Как правило, его не
нужно настраивать.
Если датчик скорости сдвинут, установите его возле той
части панели датчика, которая находится ближе всего к
вращению. Если панель датчика скорости искривлена,
следует немедленно выпрямить ее или заменить.
Для того чтобы установить датчик скорости, ослабьте два
винта-6 на датчике и спустите его к панели датчика скорости.
Поверните копирующее колесо так, чтобы панель датчика
находилась наиболее близко к опоре датчика. Когда датчик
скорости совмещен с панелью датчика, затяните винты
опоры датчика.
Гидроклапан
Все сменные элементы блоков гидроклапана
настраиваются на заводе. Не пытайтесь самостоятельно
регулировать клапаны - это может привести к серьезному
повреждению рамы.
Вам
следует отрегулировать только верхний
гидравлический распределительный клапан. Этот клапан
имеет круглую ручку, при повороте которой задается режим
гидравлики (“открытый центр” или “закрытый центр”) для
системы “Coulter Command”. Если вы не знаете тип
гидросистемы своего трактора, обратитесь к руководству по
эксплуатации трактора. См. как настроить гидроклапан
вашего трактора в разделе “Подсоединение системы
управления режущими дисками (Coulter Command)”,
“Подготовка и настройка”, на стр. 11.

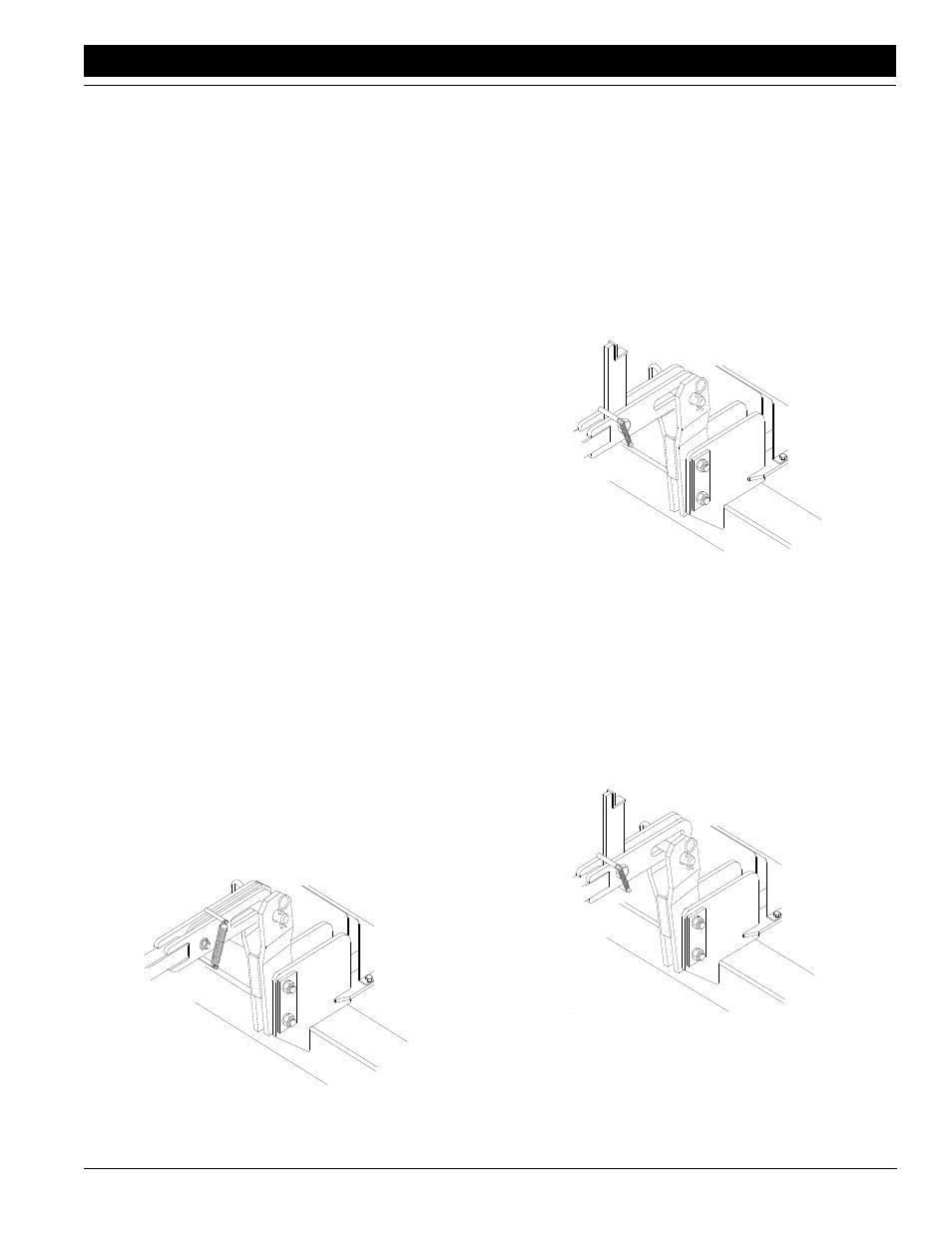

Стопорная пластина
Устанавливайте стопорную пластину в соответствии с
полевыми условиями, в которых вы работаете. Стопорная
пластина расположена на верхней тяге сеялки.
Нулевая обработка почвы, твердый и сухой грунт
Для максимального проникновения в почву сошника следует
работать, жестко соединив сеялку и сцепное устройство (см.
Рисунок 3-7), что типично для работы в условиях нулевой
обработки почвы и эффективно для различных видов
полевых условий. Опустите стопорную пластину на палец
верхней тяги.
Рисунок 3-7
Тяга в неподвижном положении
12087
Минимальная обработка почвы, средний грунт с
холмами и террасами
Для работы на более мягком слегка вспаханном грунте и для
высева на холмах, контурах, траншеях или террасах,
следует увеличить гибкость соединения сцепки и сеялки.
См. Рисунок 3-8. Оставьте стопорную пластину в
разблокированном положении и установите регулировочную
тягу так, чтобы верхний соединительный палец находился в
конце паза. (См. раздел “Настройка регулировочной тяги”
на
стр. 22.) Положение ограничения колебания
обеспечивает гибкость сцепному устройству и сеялке при
движении по неровностям, при этом передается
достаточная нагрузка сошникам сеялки для проникновения
в мягкую почву.
Рисунок 3- 8
Тяга в положении ограничения колебания
Традиционная обработка почвы, очень мягкий
грунт (только для серии сошников 00)
Для обеспечения максимальной гибкости при огибании
холмов и неровностей на мягком грунте следует установить
сеялку и сцепное устройство в положение максимального
колебания. См. Рисунок 3-9. Оставьте стопорную пластину в
разблокированном положении и установите регулирующую
тягу так, чтобы палец верхней тяги находился в центре паза.
В положении максимального колебания сеялка двигается
вперед и назад независимо от сцепного устройства.
Рисунок 3- 9
Тяга в положении максимального колебания
12088
12089
