Раздел 3 Регулировка
04/14/05
PH-15, PH-20, PFH-15 и PFH-20 Точное сцепное устройство с возможностью внесения удобрений 148-365M-RUS
Great Plains Mfg., Inc.
Опция внесения удобрений
В системе внесения удобрений используется поршневой
насос с приводом от колес. Насос нагнетает удобрения в
трубопровод, расположенный вдоль бруса режущих дисков.
На каждом выходном отверстии трубопровода под
быстросъемной
трубной
головкой
установлена
калибровочная
шайба,
которая
создает
небольшое
противодавление в трубопроводе и препятствует попаданию
излишков в выходные отверстия, расположенные ближе всего
к насосу.
Помните, что норма внесения удобрения зависят от хода
насоса и размера ведущей звездочки насоса. Размер
калибровочной шайбы не влияет на норму внесения
удобрений.
Следующие инструкции и таблица норм внесения удобрений
применимы к поршневому насосу LM-2455 модели “John
Blue”, который продается в качестве опции к моделям PFH-15
и PFH-20.
Регулировка нормы внесения удобрений
1.
Найдите
в
таблице
ном
внесения
удобрений
требующуюся вам норму и посмотрите диапазон
звездочки (высокий или низкий) и ход насоса, которые
соответствуют желаемой норме внесения удобрений.
2.
Настройте диапазон звездочки. Проверьте количество
зубцов ведущей звездочки. См. Рисунок 3 - 11.
•
Для низкого диапазона требуется звездочка с 23
зубцами.
•
Для высокого диапазона требуется звездочка с 47
зубцами.

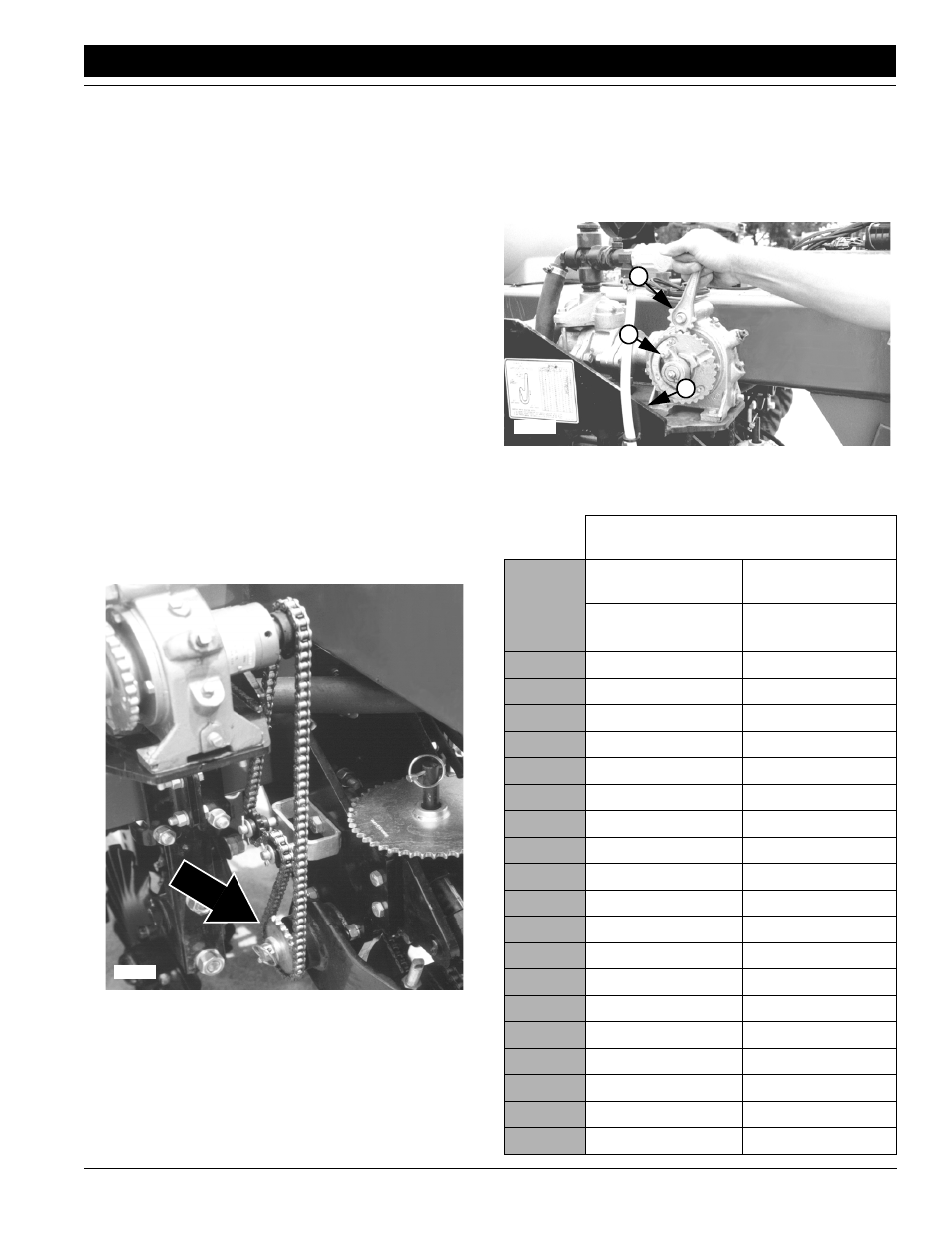

Рисунок 3 -11
Ведущая звездочка насоса
Для того чтобы поменять звездочки, ослабьте сдвоенные
свободно вращающиеся звездочки и снимите цепь.
Снимите быстросъемные фиксаторы с конца вала и с
конца стержня хранения звездочки. Поменяйте звездочки
и поставьте на место быстросъемные фиксаторы и цепь.
Разместите цепь так как показано на Рисунке 3 - 11.
18044
3.
Настройте насос. Ослабьте гайку шкалы (1) сбоку
шкалы настройки насоса. Поверните зубчатый диск
специальным гаечным ключом (2) от “John Blue” так,
чтобы стрелка остановилась на нужной отметке.
Затяните гайку шкалы, но не перетягивайте ее. См.
Рисунок 3 - 12.
ПРИМЕЧАНИЕ: Регулировочный гаечный ключ может
храниться в отверстии (3) на стойке крепления насоса.
Рисунок 3- 12
Настройка насоса
Нормы внесения удобрений
Нормы внесения удобрений в галлонах на
акр
Парамет-
ры
настройки
насоса
15-футовые сцепные
утройства
20-футовые сцепные
утройства
Низкий
диапазон
(23 зубца)
Высокий
диапазон
(47 зубца)
Низкий
диапазон
(23 зубца)
Высокий
диапазон
(47 зубца)
10
5
10
4
8
15
8
16
6
12
20
10
21
8
16
25
13
26
10
20
30
15
31
12
24
35
18
37
13
28
40
21
42
15
31
45
23
47
17
35
50
26
52
19
39
55
28
58
21
43
60
31
63
23
47
65
33
68
25
51
70
36
73
27
55
75
38
79
29
59
80
41
84
31
63
85
44
89
33
67
90
46
94
35
71
95
49
100
37
75
100
51
105
38
79
18144
1
2
3
