28
Раздел 3 Регулировка
PH-15, PH-20, PFH-15 и PFH-20 Точное сцепное устройство с возможностью внесения удобрений 148-365M-RUS 04/14/05
Great Plains Mfg., Inc.
Регулировка маркеров
Скорость складывания маркера
Настраивайте скорость складывания маркеров с помощью
шестигранных регулировочных винтов на корпусе клапана
последовательности. См. Рисунок 3-18. Один регулировочный
винт предназначен для повышения скорости (1), а другой - для
понижения скорости (2). На корпусе клапана нанесены
указатели для того, чтобы различать регулировочные винты.
При работе трактора на холостом ходу при нормальной
скорости, настройте безопасную скорость складывания
маркеров. Поверните регулировочные винты по часовой
стрелке для уменьшения скорости складывания или против
часовой стрелки для увеличения скорости складывания.
Чрезмерная скорость складывания может повредить
маркеры, и, в таком случае, гарантия не будет действовать.
После выбора скорости складывания маркеров, затяните
контргайки на шестигранных регулировочных винтах для того,
чтобы зафиксировать выбранные параметры.

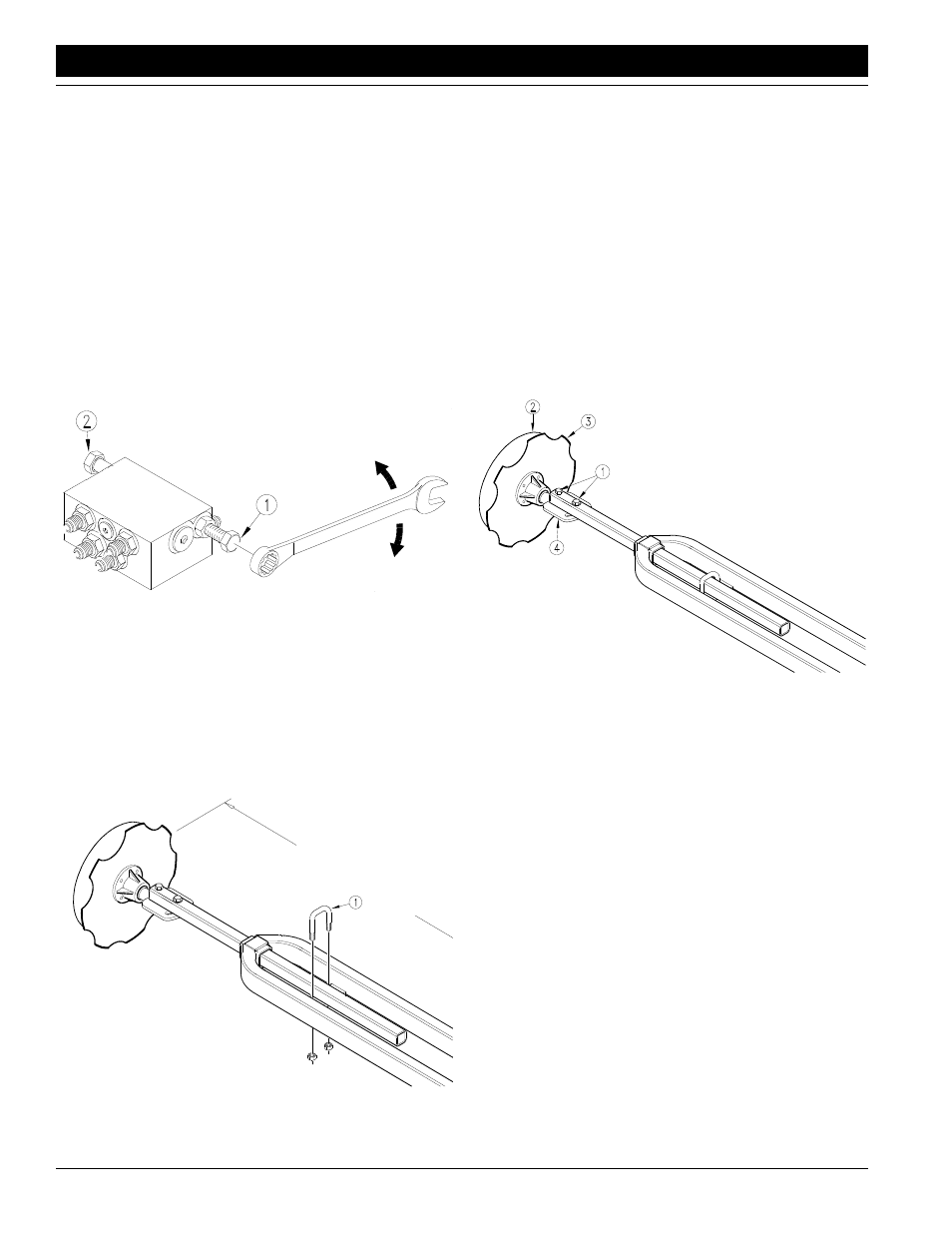

Рисунок 3-18
Регулировка скорости, клапан последовательности
Длина маркера
См. Рисунок 3 -19.
Для того чтобы отрегулировать длину маркера, следует
ослабить u-образный болт трубы маркера (1) и в зависимости
от того, какая требуется длина, задвинуть трубу маркера или
вытянуть ее. Когда длина отрегулирована, затяните u-
образный болт
.
Рисунок 3-19
Регулировка длины маркера
14048
повысить скорость
понизить скорость
15835
Регул
ировк
а дли
ны м
аркер
а
Регулировка диска маркера
След, который оставляет диск маркера можно менять двумя
способами.
См. Рисунок 3-20.
1.
Угол установки диска
Чтобы изменить угол хода диска, следует ослабить
болты (1), повернуть шпиндельный узел (4) и затянуть
болты.
2. Направление рабочего хода
Чтобы изменить направление рабочего хода диска:
a.
Снимите четыре ребристых болта на втулке диска и
переверните ребро для регулирования заглубления
(2) и лопасть диска (3). Поставьте назад ребристые
болты.
b. Снимите болты (1) и шпиндельный узел (4). Вновь
установите шпиндельный узел так, чтобы он был
сверху трубы маркера. Затяните все болты.
Рисунок 3-20
Регулировка диска маркера
17928
