20
Раздел 3 Регулировка
PH-15, PH-20, PFH-15 и PFH-20 Точное сцепное устройство с возможностью внесения удобрений 148-365M-RUS 04/14/05
Great Plains Mfg., Inc.
Пружины режущих дисков
Заводской стандарт длины пружины режущего диска - 10
дюймов (25,4 см), таким образом, рабочее усилие режущих
дисков изначально составляет 400 фунтов (181 кг). Во
многих случаях эти параметры подходят для условий с
большим количеством пожнивных остатков. В условиях с
меньшим количеством пожнивных остатков, где проблемой
являются камни или другие препятствия, вы можете
уменьшать давление режущего диска на грунт для того,
чтобы режущие диски были лучше защищены от ударов. В
приведенной ниже таблице показано, как регулировать
длину пружины режущего диска.

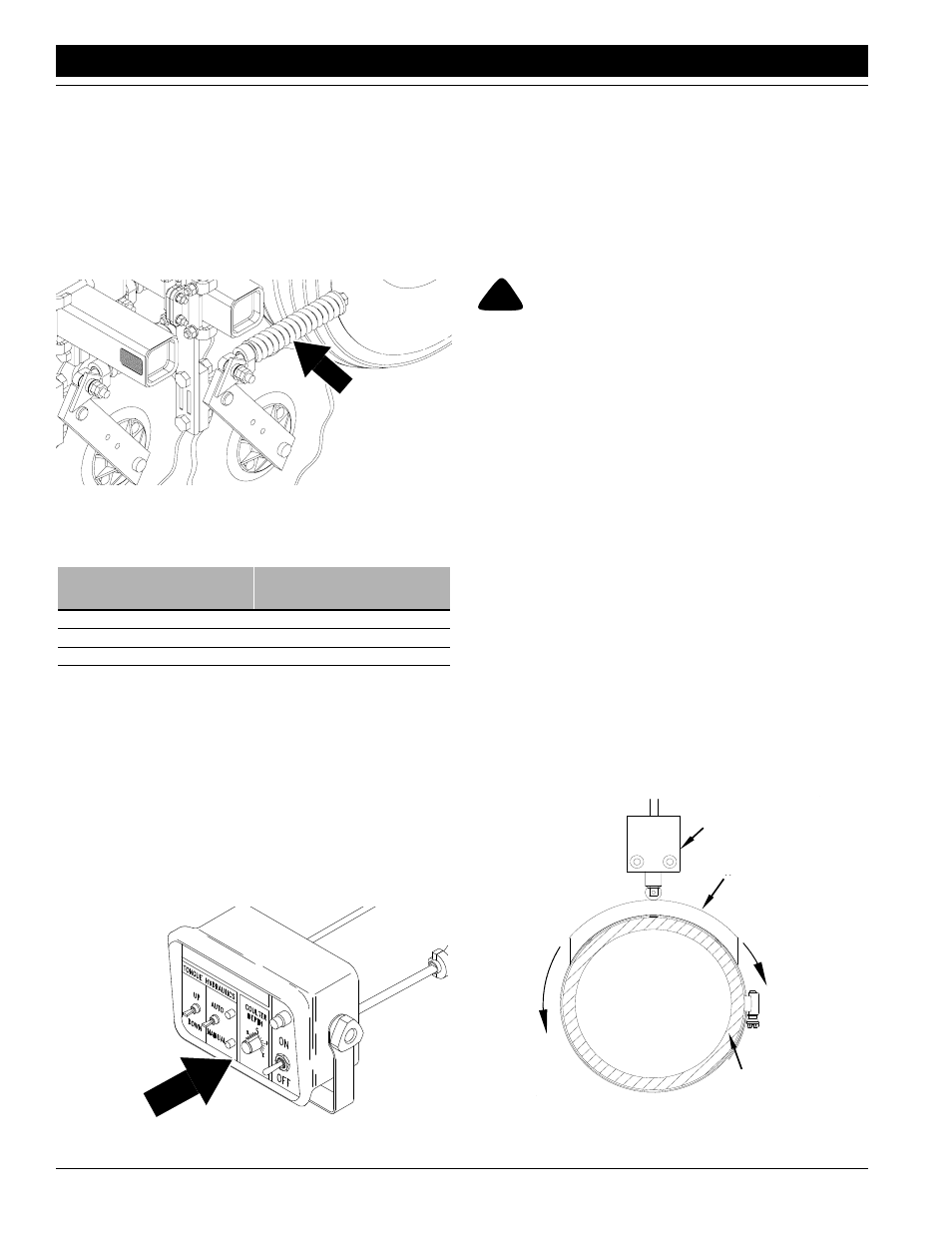

Рисунок 3- 4
Пружина режущего диска
ПРИМЕЧАНИЕ: Пружину режущего диска не следует делать
короче 9,75 дюймов (24,77 см), чтобы избежать
преждевременной поломки деталей и отмены гарантии.
Настройка системы управления
режущими дисками
“Coulter Command”
Глубина работы режущих дисков
Для того чтобы настроить глубину работы режущих дисков,
поверните переключатель “Глубина работы режущих дисков”
(Сoulter Depth). См. Рисунок 3-5.
• Для неглубокого врезания в грунт, поверните
переключатель по часовой стрелке.
• Для более глубокого врезания в почву, поверните
переключатель против часовой стрелки.
Рисунок 3- 5
Переключатель глубины работы режущих дисков,
система “Coulter Command”
Если сцепное устройство неподвижно или находится на
твердой поверхности, режущие диски могут не достигать
нужной глубины, пока сцепное устройство не начнет
двигаться. Глубину врезания режущих дсиков в грунт можно
регулировать в процессе работы в поле.
ПРИМЕЧАНИЕ: Отметки переключателя используются
только в качестве ориентира и не отражают фактической
глубины врезания в грунт.
Переключатель подъема
!
ВНИМАНИЕ
Может сдавить. Сбой работы гидросистемы или ее
внезапное включение может привести к серьезной травме или
смерти. Прежде чем начинать работу со сцепным
устройством или опускаться под него, следует выключить
трактор и установить все гидрорычаги в нейтральное
положение. Перед обслуживанием сцепного устройства
всегда закрепляйте транспортные фиксаторы. См. раздел
“Транспортировка”, “Инструкции по эксплуатации” на стр. 17.
Переключатель подъема располагается на оси качающегося
балансира. Он выключает и включает систему “Coulter Com-
mand” при подъеме и опускании сеялки на поворотах. Когда
сеялка поднимается, кулачковый упор, прикрепленный к оси
балансира сцепного устройства, приводит в действие
концевой переключатель, в результате чего копирующее
колесо отрывается от земли. Для того чтобы счет времени
был точным, следует правильно настроить переключатель
подъема:
1.
Ослабьте и прокрутите кулачковую сборку так, чтобы она
соприкоснулась с концевым переключателем как раз в
тот
момент, когда сошники сеялки начинают
выглубляться из земли. Зафиксируйте кулачковую
сборку на оси балансира.
2. При необходимости отрегулируйте концевой
переключатель: ослабьте винт 10 и поднимите или
опустите переключатель. Настройте его так, чтобы он
продвинулся примерно на 1/8 дюйма (0,3 см), после того,
как будет приведен в действие.
ПРИМЕЧАНИЕ: Устанавливайте концевой перключатель так,
чтобы он не был внизу, когда ролик двигается по поверхности
кулачкового упора.
Рисунок 3- 6
Настройка переключателя подъема
Длина пружины в
дюймах
Давление режущего
диска на грунт
10 1/2 (26,67 см) 175 фунтов (79 кг)
10 1/4 (26,03 см) 300 фунтов (136 кг)
10 (25,40 см) 400 фунтов (181 кг)
9 3/4 (24,77 см) 525 фунтов (238 кг)
18136
12575
12681
Концевой
переключаьтель
Кулачковый упор
Ось качающегося
балансира
