15
Раздел 2 Инструкции по эксплуатации
04/14/05
PH-15, PH-20, PFH-15 и PFH-20 Точное сцепное устройство с возможностью внесения удобрений 148-365M-RUS
Great Plains Mfg., Inc.
b.

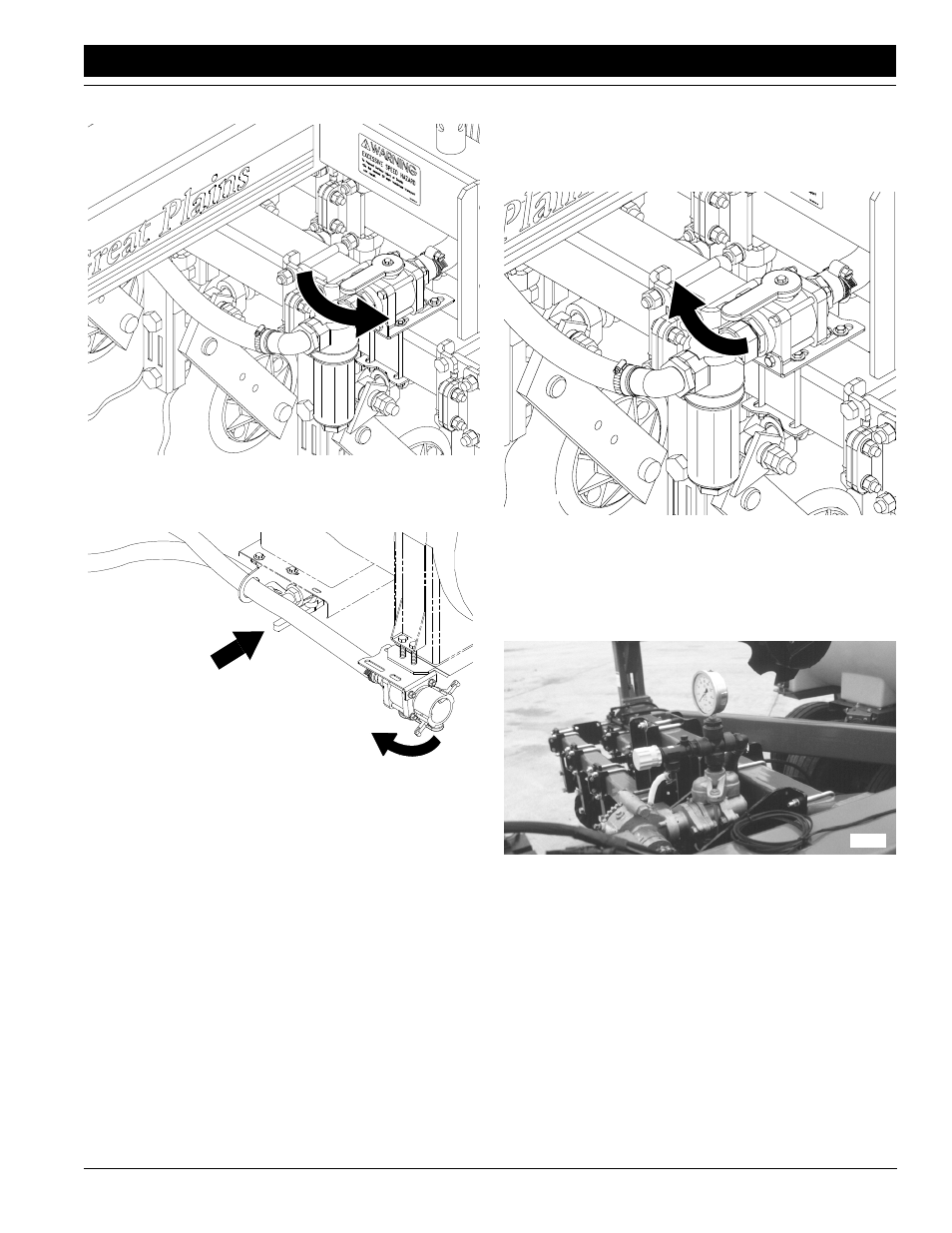

Закройте клапан поршневого насоса, показанный на
Рисунке 2-5
.
Рисунок 2- 5
Клапан поршневого насоса
c.
Откройте клапаны каждого резервуара и клапан
соединителя для быстрого наполнения
.
Рисунок 2- 6
Клапаны резервуаров и клапан соединителя для
быстрого наполнения
d.
Наполните резервуары, затем закройте клапан
соединителя
для
быстрого
наполнения
и
отсоедините шланг, идущий от первого резервуара.
18051
21531
Всегда
наполняйте
резервуары
одинаковым
количеством удобрений. Если один резервуар
наполняется быстрее, закройте клапан этого
резервуара для того, чтобы повысить уровень в
другом резервуаре.
7.
Откройте клапан поршневого насоса. См. Рисунок 2 -7.
Рисунок 2- 7
Закройте клапан отверстия для очистки, откройте
клапан поршневого насоса
8.
Работая в поле, следите за показаниями манометра,
который располагается над поршневым насосом.
Манометр показывает давление в трубопроводе. См.
Рисунок 2-8.
Рисунок 2- 8
Датчик давления в трубопроводе (манометр)
18051
18050
Примечание: Заводские отсечные клапаны резервуаров являются трехпозиционными шариковыми клапанами с
отверстиями, закупоренными со стороны задней части машины. Когда это отверстие закупорено, используйте данные
клапаны в качестве обычных соединительных/разъединительных клапанов. Трехпозиционные клапаны предназначены для
облегчения перехода к системе работы с двумя продуктами. Если удалить заглушки с задних отверстий трехпозиционных
клапанов и добавить несколько дополнительных труб и второй насос, то данный блок можно использовать для следующих
операций:
a.
Оба резервуара наполняются продуктом 1 (пример первый). Оба резервуара будут сообщаться с первым насосом,
если трехпозиционные клапаны повернуть вперед.
b.
Один резервуар наполняется продуктом 1, другой резервуар - продуктом 2. Поочередно наполните резервуары через
один и тот же шланг для быстрого наполнения. Для двух разных продуктов используйте два разных насоса - для этого
следует переместить рычаг клапана вперед, а другой рычаг - назад.
c.
Оба резервуара наполняются продуктом 2. Оба резервуара будут сообщаться со вторым насосом, если оба рычага
повернуть назад.
Всегда поворачивайте удлиненную часть рычага в том направлении, в котором вы хотите, чтобы поступал продукт. Если
установить рычаг под углом в 90 градусов по отношению к боковым отверстиям, то продукт не будет поступать ни в одно из
отверстий.
