- paina liukukansi välikannen päälle.
- Kansi aukeaa ja sulkeutuu liikuttamalla sitä välikannen päällä.
- Työnnä välikansi vinossa asennossa vesisäiliön päälle.
- Aseta välikansi reunakehyksen kulmien kiinnitystappien (1) alapuolelle,
välikannen aukko kiukaan etuosaan päin.

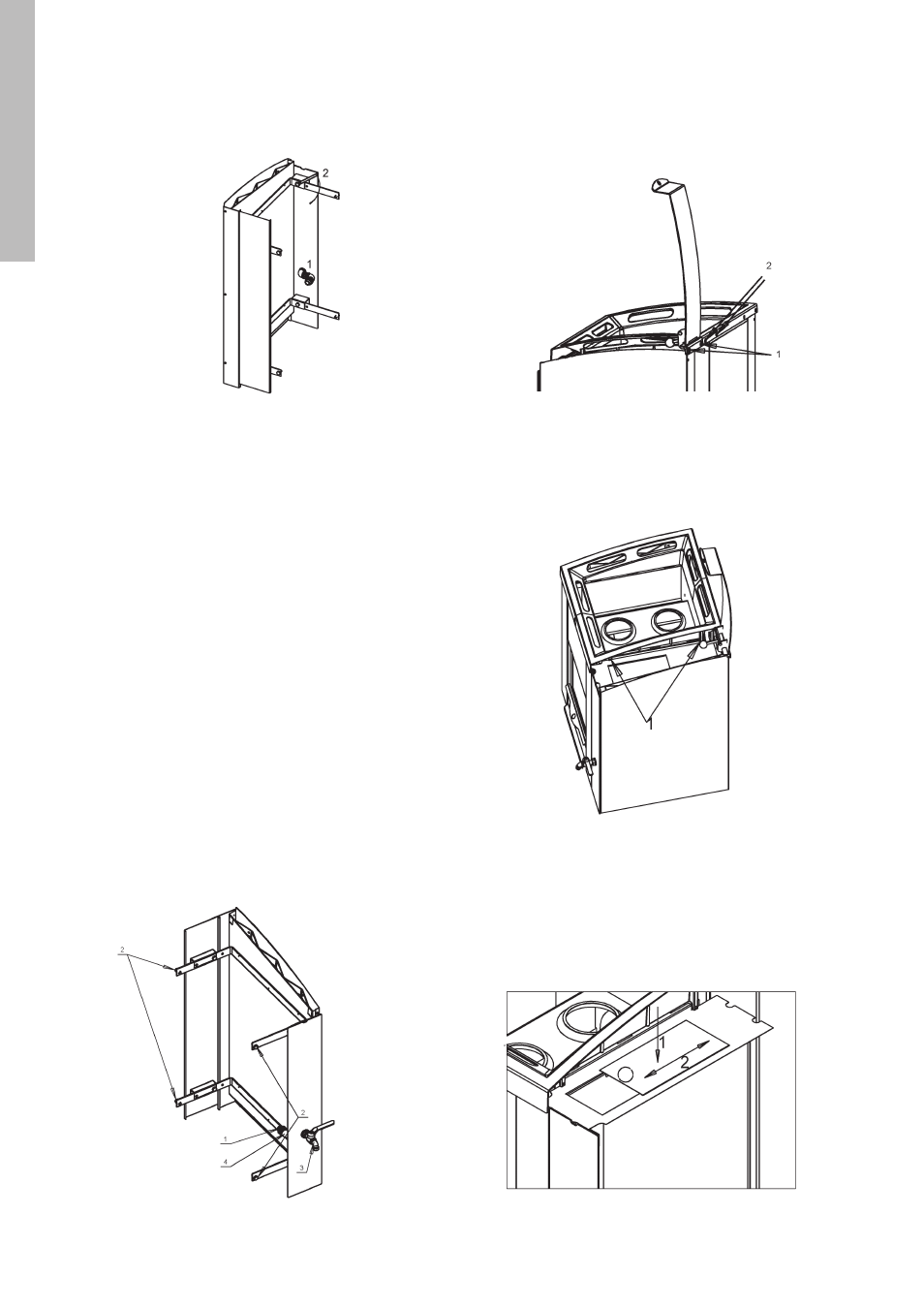

Kuva 9. välikannen asennus
VAIPAN ASENNUS
Varmista seuraavat asiat:
- Tiivisterengas (1) on mutkaosan kierteellä
- Kiinnityspultit (2) ovat n. 5 mm auki
- Vipuhana (3) on vaakasuorassa asennossa
- Mutkaputki (4) on vaakasuorassa asennossa.
Asennus:
- Työnnä vaippapaketti takaisin paikoilleen
- Ohjaa mutkaputki vesisäiliön reikään, (huomioi tiiviste!)
- Kiristä mutkaputken lukitusmutteri sisäpuolelta esim.
jakoavaimella
- Kiristä etupuolen pultit jättäen n. 3 mm rako kiukaaseen
- Kiristä takapuolen pultit käyttäen kiukaan takapeitelevyä
mittana oikealle kiinnityskohdalle.
HUOM! Kun kiristät hanan paikalleen, tarkista, että säiliö jää
mahdollisimman lähelle kiukaan rungon kylkeä!
Kuva 7. vaipan asennus, osien sijainti
- Kiinnitä ensin saranatanko vesisäiliön kansiosaan kahdella ruuvilla (1).
- Kiinnitä saranatanko yläkehyksen takaosan reikiin sisäpuolelle (2).
Kuva 8. vesisäiliön kansiosan kiinnitys
Kuva 10. liukukannen asennus
2.
- Kiristä vipuhana käsivaraisesti paikalleen siten, että mutkaosa jää
vaakasuoraan asentoon.
- Kiinnitä etupaneeli mukana olevilla pulteilla.
- Säädä etupaneeli niin, että se tulee saman verran yli vaippapaketista
kuin toisella puolella kiuasta.
Kuva 6. vesisäiliön etupaneelin asennus
