2. MONTErINg AN
vATTENbEHÅllArpAKETET vK-20
Montera paketet i bastuugnen innan den eldas första gången
för att eventuella lukter från de olika delarna i vattenbehålla-
ren försvinner och den eldfasta färgen i frampanelen hårdnar.
Vid eftermontering se till att ventilationen i bastun fungerar väl
under de första gångerna bastun värms upp.
MONTERINGSORDNINGEN
FÖR VATTENBEHÅLLARPAKETET
1. Lösgör ugnens bakre skiva (bild 1)
2. Lösgör ugnens sidomantel (bilderna 2a och 2b)
3. Montera vattenbehållarens stöd (bild 3)
4. Lösgör kranen från vattenbehållaren (bild 4a)
5. Häng upp vattenbehållaren på fästet (bild 4b)
6. Montera vattenbehållarens bakre mantel (bild 5)
7. Montera vattenbehållarens frampanel (bild 6)
8. Montera manteln och vattenkranen på vattenbehållaren
(bild 7)
9. Fäst vattenbehållarens lock (bild 8)
10. Montera vattenbehållarens mellanlock (bild 9)
11. Montera glidlocket (bild 10)
Utför monteringen enligt den turordning som anges i bilderna.
- lyft den bakre skivan 10 mm uppåt.
- dra den nedre kanten 15 mm utåt.
- lyft 15 mm.
- Avlägsna bakre manteln.
Återmonteringen sker i omvänd ordning.

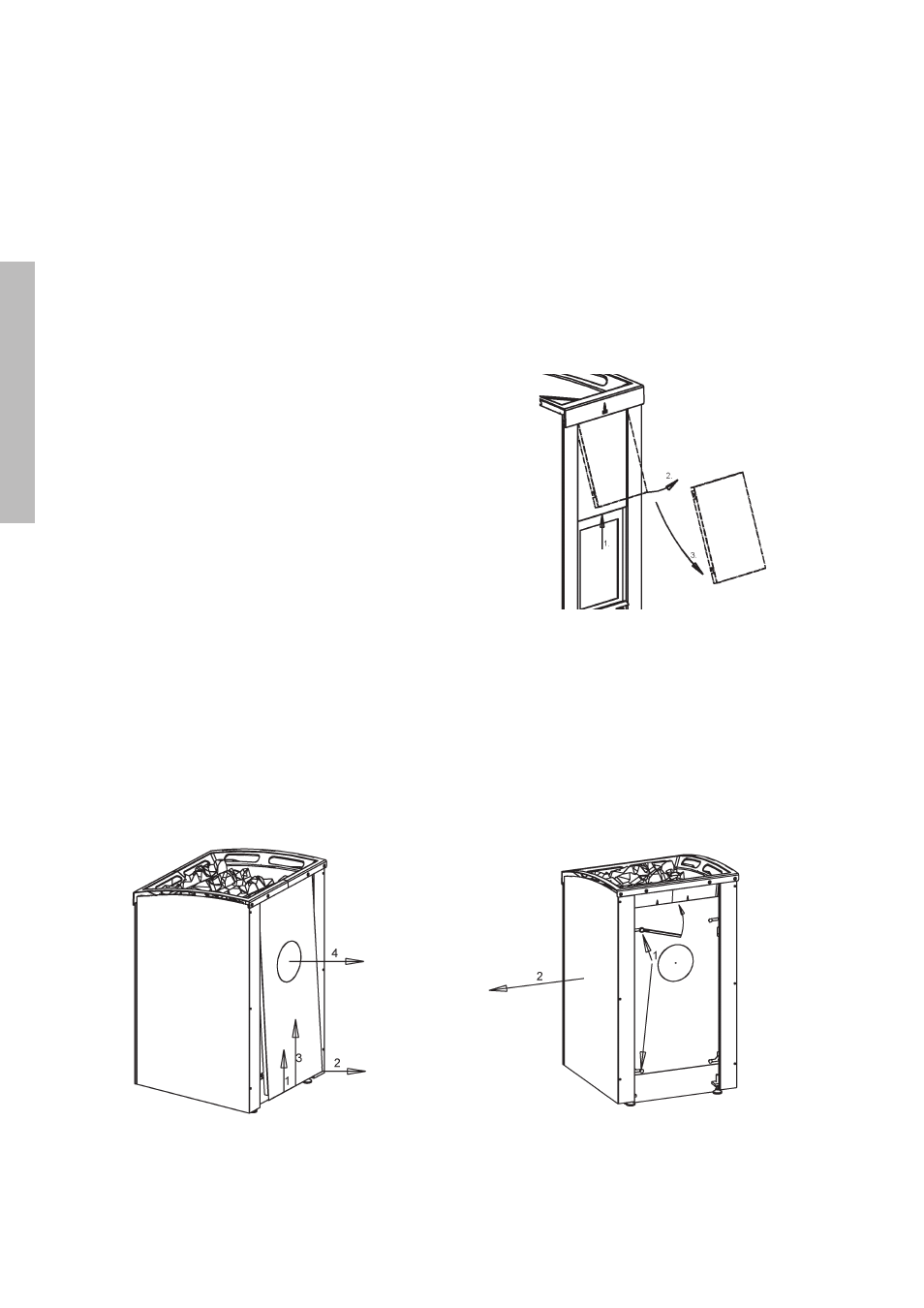

bild 1. löstagning av bakre skivan
bild 2a. löstagning av sidomanteln, frampanelen
Sidomanteln är fäst med två fästbultar vid frampanelen och två fästbultar vid
den bakre inre manteln. lossa de främre bultarna enligt följande:
- Avlägsna främre täckplåten i KH-20 -modellen enligt bilden.
- Öppna dörrluckan i KO-20 –modellen.
- Öppna sidomantelns övre och nedre fästbultar.
- Öppna de övre och nedre fästbultarna på sidomanteln.
- dra mantelpaketet från bastuugnen.
- luta mantelpaketet så att fästjärnen inte skadas.
bild 2b. löstagning av sidomanteln, bakre panel
