EEST
I
2.

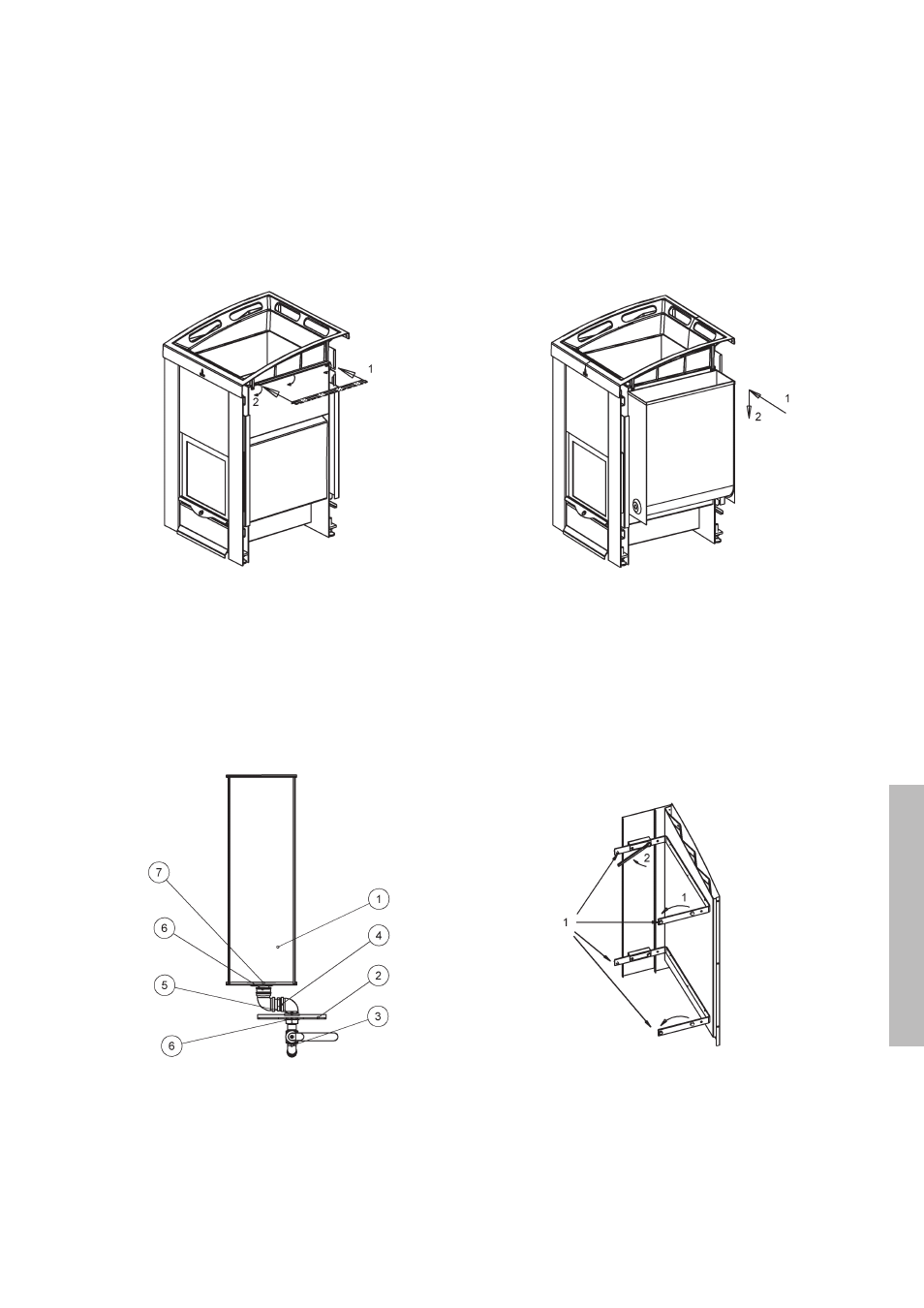

Joonis 3. veemahuti kanduri paigaldamine
lükake veepaagi kandur ülemise raami alaserva vahesse ja
vajutage kandurit allapoole kuni see oma kohale lukustub.
võtke veemahuti pakendist välja ja vaadake, kuidas näidiseks kinnitatud
kraani osad on paigaldatud.
1. veemahuti
2. Esipaneel
3. Kraan
4. Nurktoru
5. Silikoonist tihendirõngas (esipaneeli siseküljel)
6. Kõva tihendirõngas (veepaagi ja kraani vahel)
6. Kõva tihendirõngas (esipaneeli ja kraani vahel)
7. pingutusmutter
Avage mutter veemahuti sisemiselt küljelt ja eemaldage mahuti.
- viige mahuti kerise küljele kanduri juurde.
- Avaga eespool; vajutage mahuti kanduri külge, nii et
kanduri siin läheb mahuti ülaserva soonde.
- Tsentreerige mahuti kerise suhtes.
- pange mähise paketi kinnituspoldid (4 tk) välimistesse aukudesse.
- Kinnitage tagumine katteplaat kaasas olevate poltidega (1 üles ja 1 alla)
ülemise ja alumise kanduri külge.
- pingutage võimalikult külgmähise külge kinni.
Joonis 4a. veemahuti riputamine, detailid Joonis 5. veemahuti tagumise mähise paigaldamine
Joonis 4b. veemahuti riputamine
