Sv
EN
SK
A
- Tryck glidlocket ovanpå mellanlocket.
- locket öppnas och stängs genom att röra på det ovanpå mellanlocket.
- Skjut in mellanlocket i snett läge ovanpå vattenbehållaren.
- placera mellanlocket under fästtapparna (1) i kantramens hörn med
mellanlockets öppning mot vattenbehållarens framdel.

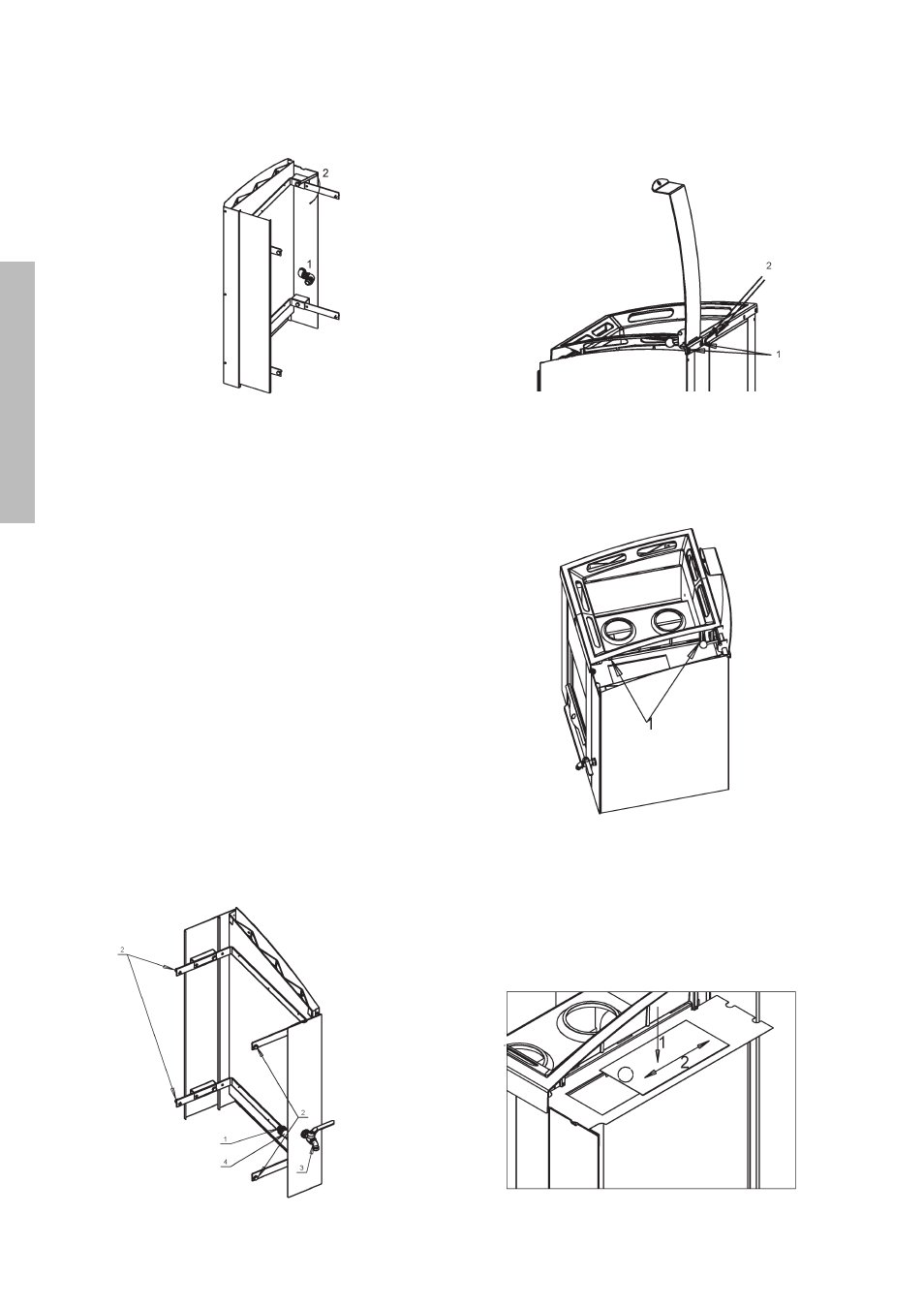

bild 9. Montering av mellanlocket
MONTERING AV MANTELN
Försäkra dig om följande:
- Tätningsringen (1) ligger på vinkelmodulens gänga
- Spännbultarna (2) är öppna ca 5 mm
- Kranen (3) sitter vågrätt
- Vinkelröret (4) ligger vågrätt.
Montering:
- Skjut mantelpaketet i sitt ursprungliga läge
- Styr vinkelröret in i hålet på vattenbehållaren,
(observera tätningen!)
- Spänn låsmuttern på vinkelrörets insida t.ex. med
skiftnyckel
- Spänn bultarna på framsidan så att det blir en springa
på ca 3 mm till bastuugnen
- Spänn bultarna på bakre sidan genom att använda den bakre
täckplåten som ett mått för rätt fästställe.
ObS! När du spänner kranen, kontrollera att behållaren hamnar så nära
kanten av ugnens stomme som möjligt!
bild 7. Montering av manteln, delarnas placering
- fäst först gångjärnsstången i vattenbehållarens lock med två skruvar (1).
- fäst gångjärnsstången i hålen i övre ramens bakre del så att
gångjärnsstången hamnar på insidan (2).
bild 8. fästande av vattenbehållarens lock
bild 10. Montering av glidlocket
2.
- Spänn kranen på plats för hand så att vinkelmodulen ligger vågrätt.
- fäst frampanelen med medföljande bultar.
- Justera frampanelen så att den överlappar mantelpaketet lika mycket
som på andra sidan av bastuugnen.
bild 6. Montering av vattenbehållarens frampanel
