- Просто вставить скользящую крышку в промежуточную крышку
- Крышка открывается и закрывается путем перемещения ее
на промежуточной крышке.
- Ввести промежуточную крышку в наклонном положении в бак
- Уложить промежуточную крышку под крепежными штырями углов
рамы каменки (1), отверстием промежуточной крышки в переднюю
часть водяного бака

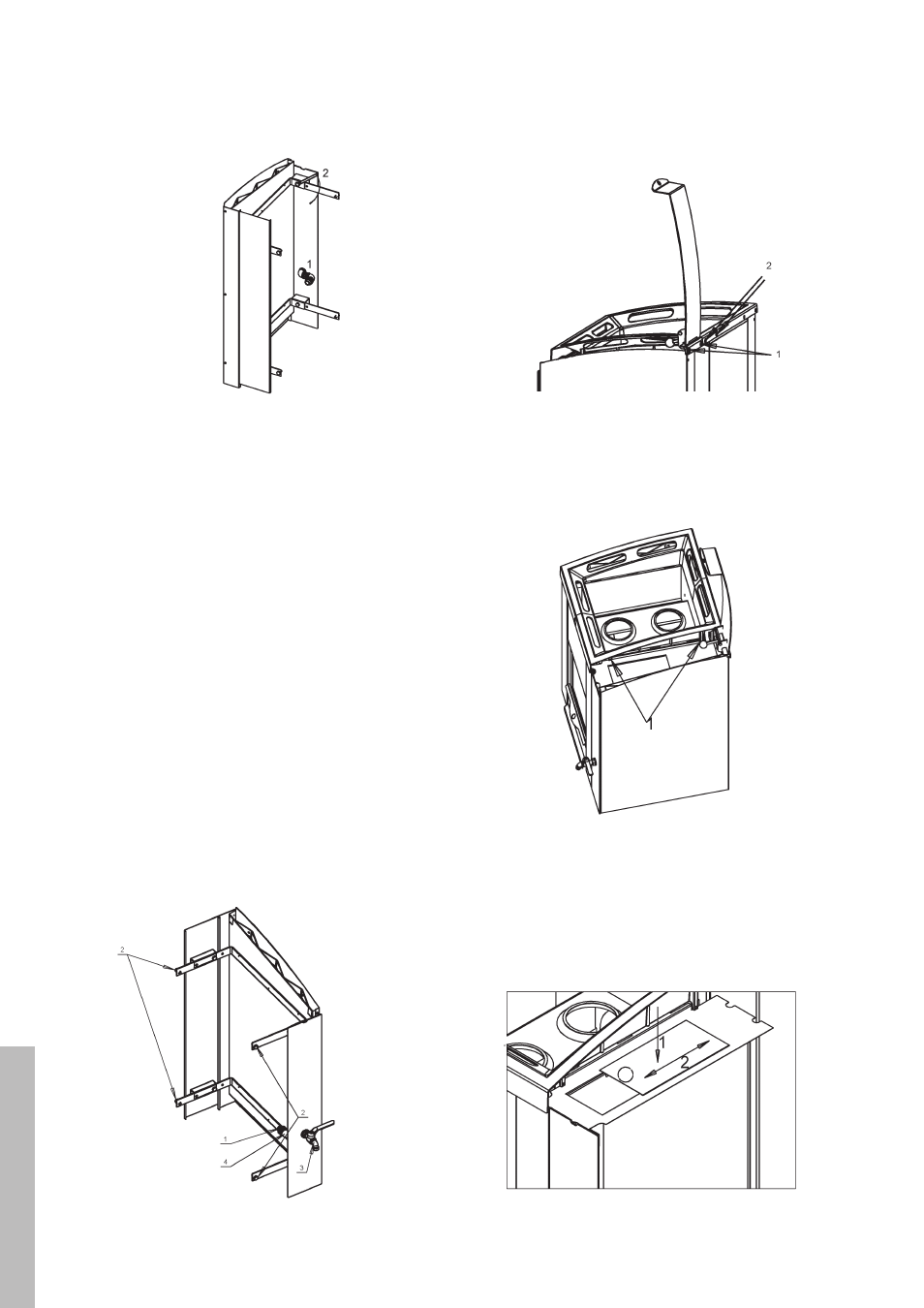

Рис 9. Монтаж промежуточной крышки
уСТАНОВКА ОбОЛОЧКИ
убедиться в следующем:
- На резьбе колена имеется уплотнительное кольцо (1)
- крепежные болты (2) отпущены пр. на 5 мм
- Рычажный кран (3) находится в горизонтальном положении
- колено (4) находится в горизонтальном положении
установка:
- Ввести комплект оболочки на свое место
- Вставить колено в отверстие водяного бака (с уплотнением)
- Затянуть гайку колена с внутренней стороны гаечным ключом
- Затянуть болты на лицевой стороне, оставив зазор в 3 мм
до каменки
- Затянуть болты с задней стороны на правильную высоту
с помощью задней панели.
ВНИМАНИЕ! При затяжке крана на свое место убедиться, что бак
будет находиться как можно ближе к боку корпуса каменки.
- Прикрепить петельную планку к крышке водяного бака двумя
винтами (1)
- Прикрепить петельную планку к отверстиям задней части
верхней рамы каменки (2)
Рис 8. Крепление крышки водяного бака
Рис 10. Монтаж скользящей крышки:
2.
- Ввернуть кран вручную на свое место так, чтобы колено
оставалось в горизонтальном положении.
- Прикрепить лицевую панель с помощью винтов, поставляемых
в комплекте бака
- Отрегулировать лицевую панель так, чтобы она выступала
за комплект панелей на столько, на сколько и с другой стороны
каменки.
Рис 6. Монтаж лицевой панели оболочки
водяного бака:
Рис 7. Установка на место оболочки:
