2.
kuva 3. vesisäiliön kannattimen asennus
Työnnä vesisäiliön kannatin yläkehyksen alareunan rakoon ja
paina sitä alaspäin, kunnes se lukkiutuu paikoilleen.
Ota vesisäiliö pakkauksesta, katso kuinka malliksi kiinnitetyt hanan
osat on asennettu.
1. vesisäiliö
2. Etupaneeli
3. vipuhana
4. Mutkaputki
5. Silikoni tiivisterengas (etupaneelin sisäpuolella)
6. Kova tiivisterengas (vesisäiliön ja hanan välissä)
6. Kova tiivisterengas (etupaneelin ja hanan välissä)
7. Kiristysmutteri
Avaa mutteri vesisäiliön sisäpuolelta ja irrota säiliö.
- vie säiliö kiukaan sivulle kannattimen viereen.
- reikä etupuolella; paina säiliö kannattimen varaan, niin että
kannatinrauta menee säiliön yläreunan uraan.
- Keskitä säiliö kiukaan runkoon nähden.
- Siirrä vaippapaketin kiinnityspultit (4 kpl) uloimpiin reikiin.
- Kiinnitä takapeitelevy mukana olevilla pulteilla (1 kpl ylös ja 1 kpl alas) ylä-
ja alakannattimeen.
- Säädä mahdollisimman kiinni sivuvaippaan.

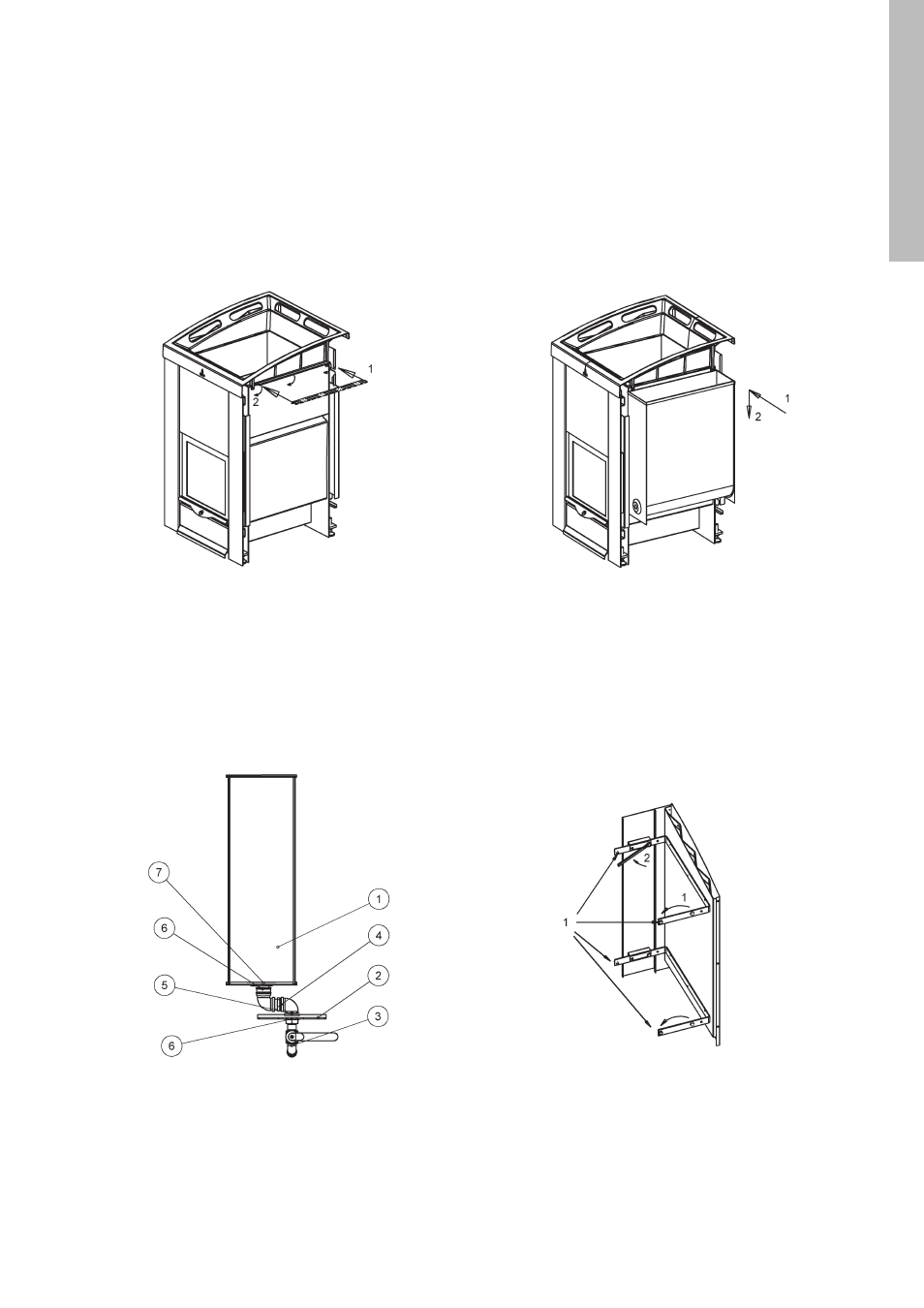

kuva 4a.vesisäiliön ripustus, osat kuva 5. vesisäiliön takavaipan asennus
kuva 4b. vesisäiliön ripustus
