2. vEEMAHUTI KOMplEKTI vK-20 pAIgAldAMINE
Ühendage mahuti kerisega enne eelkütmist, et kaoks ka
veemahuti osadest tulev võimalik kõrbelõhn ja kõvastuks
esipaneeli tulekindel värv. Järelpaigalduse korral hoolitsege
esimestel kütmiskordadel sauna korraliku tuulutamise eest.
VEEMAHUTI KOMPLEKTI PAIGALDUSJÄRJEKORD
1. Eemaldage kerise tagumine plaat (joonis 1)
2. Eemaldage kerise külgmine mähis (joonised 2a ja 2b)
3. Paigaldage veemahuti kandur (joonis 3)
4. Eemaldage kraan veemahuti küljest (joonis 4)
5. Riputage veemahuti kanduri külge (joonis 4b)
6. Paigaldage veemahuti tagumine mähis (joonis 5)
7. Paigaldage veemahuti esipaneel (joonis 6)
8. Paigaldage veemahutile mähis ja veekraan (joonis 7)
9. Kinnitage veemahuti kaas (joonis 8)
10. Paigaldage veemahuti vahekaas (joonis 9)
11. Paigaldage liugkaas (joonis 10)
Teostage paigaldamine allpool piltidel esitatud järjekorras.
- Tõstke tagumist plaati 10 mm ülespoole.
- Tõmmake alumist äärt 15 mm suunaga üles.
- Tõstke 15 mm.
- Eemaldage tagumine mähis.
Tagasi paigaldamine toimub vastupidises järjekorras.

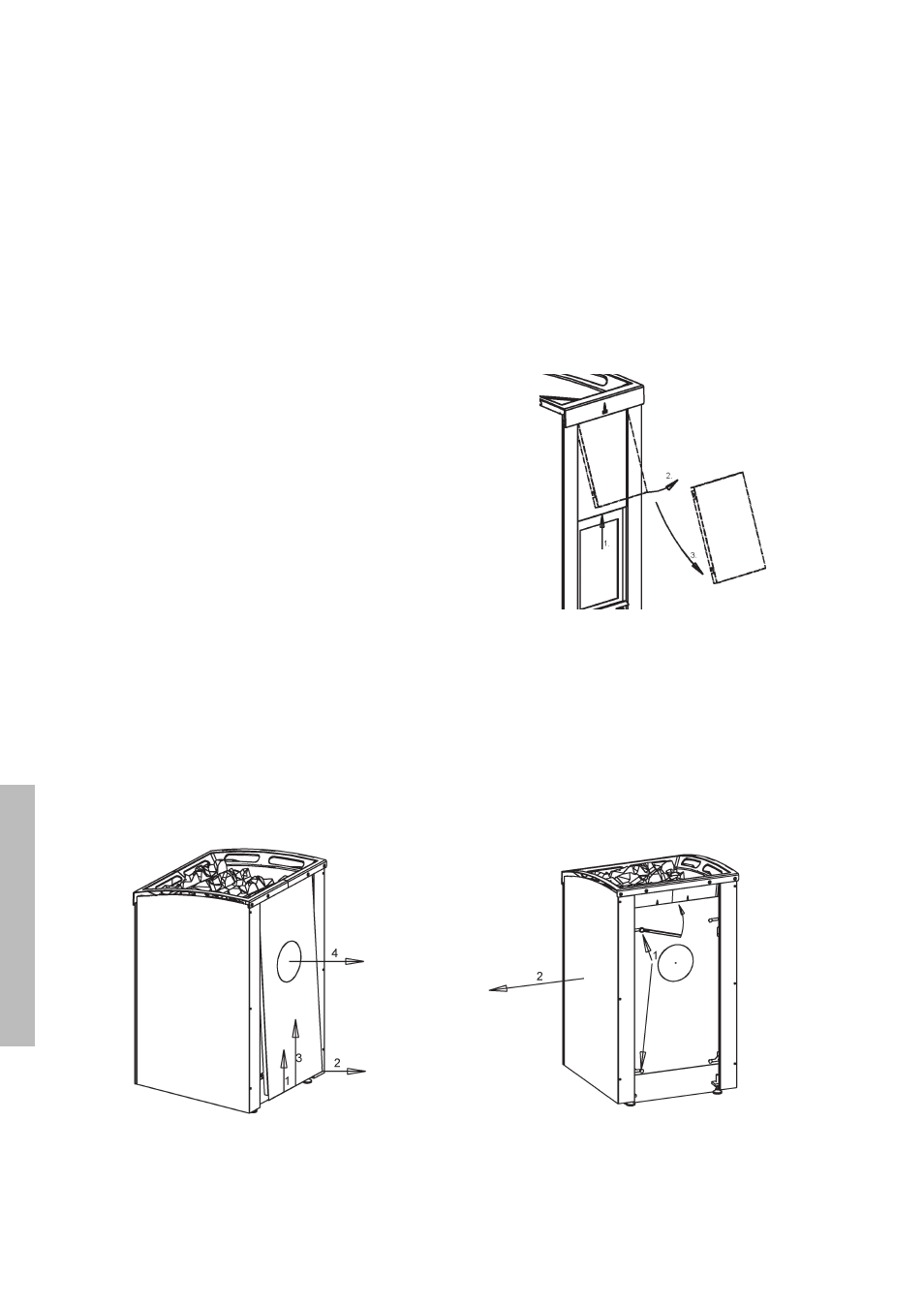

Joonis 1. Tagumise plaadi eemaldamine
Joonis 2a. Külgmähise eemaldamine, esipaneel
Kaks külgmähise kinnituspolti asetsevad kerise esipaneelil ja kaks
tagumises sisemähises. Eesmiste poltideni pääsemiseks toimige järgmiselt:
- KH20 mudeli keriste puhul eemaldage eesmine katteplaat nagu joonisel
näidatud;
- KO-20 mudeli keriste puhul avage ukseluuk;
- avage ülemised ja alumised külgmähise kinnituspoldid.
- Avage ülemised ja alumised külgmähise kinnituspoldid.
- Tõmmake mähise pakett kerisest lahti.
- Asetage mähise pakett toetuma selliselt, et kandurid ei saaks kahjustada.
Joonis 2b. Külgmähise eemaldamine, tagapaneel
