- vajutage liugkaas vahekaane peale.
- Kaas avaneb ja sulgub, liigutades seda vahekaane peal.
- lükake vahekaas viltuasendis veemahuti peale.
- Asetage vahekaas ääreraami nurkade kinnitustappide (1) alumisele küljele,
vahekaane avaga kerise esiosa suunas.

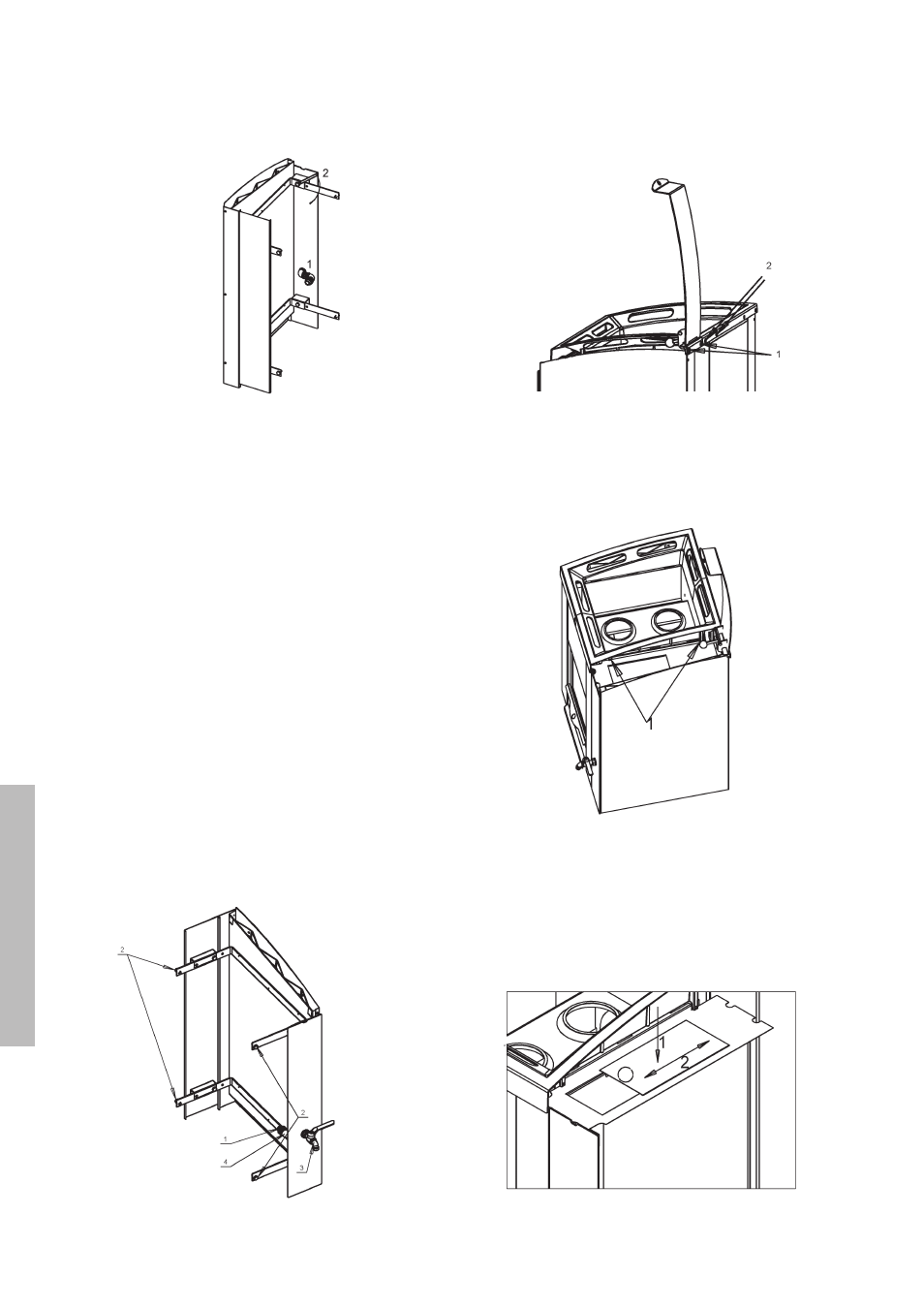

Joonis 9. vahekaane paigaldamine
MÄHISE PAIGALDAMINE
Veenduge järgmistes asjaoludes:
- tihendirõngas (1) on nurgaosa keermel;
- kinnituspoldid (2) on u 5 mm lahti;
- kraan (3) on horisontaalasendis;
- nurktoru (4) on horisontaalasendis.
Paigaldamine:
- lükake mähise pakett oma kohale tagasi;
- juhtige nurktoru veemahuti avasse (pöörake tähelepanu
tihendile!);
- pingutage nurktoru lukustusmutter siseküljelt, nt tellitava
mutrivõtmega;
- pingutage esikülje poldid, jättes u 3 mm vahe kerise suhtes;
- pingutage tagakülje poldid, kasutades kerise tagumist
katteplaati õige kinnituskoha mõõdikuna.
TÄHElEpANU! Kui pingutate kraani kohale, kontrollige, et mahuti jääks
võimalikult kerise külje lähedale!
- Kinnitage esmalt hingevarras kahe kruviga veemahuti kaaneosa külge (1).
- Kinnitage hingevarras ülemise raami tagaosa aukudesse siseküljele (2).
Joonis 8. veemahuti kaaneosa kinnitamine
Joonis 10. liugkaane paigaldamine
2.
- pingutage kraan käsitsi kohale, nii et nurgaosa jääks horisontaalasendisse.
- Kinnitage esipaneel kaasas olevate poltidega.
- reguleerige esipaneel nii, et see asetseks samavõrra mähisest üle nagu
kerise teisel poolel.
Joonis 6. veemahuti esipaneeli paigaldamine
Joonis 7. Mähise paigaldamine, detailide asukohad
