2. монтаж водяноГо бака VK-20
Бак установить на каменке еще до первой растопки, чтобы воз-
можная гарь ушла в атмосферу, а огнеупорная краска лицевой
панели затвердела. Если бак устанавливается на уже смонтиро-
ванной каменке, при первых растопках обеспечить достаточ-
ное проветривание
ПОСЛЕДОВАТЕЛьНОСТь МОНТАжА ВОДЯНОГО бАКА
1. снять заднюю панель каменки (рис. 1)
2. снять боковую стенку каменки (рис. 2а и 2 b).
3. установить опору водяного бака (рис. 3)
4. Отсоединить кран от бака (рис. 4а)
5. установить водяной бак на креплении (рис. 4b)
6. установить заднюю панель бака (рис. 5)
7. установить лицевую панель бака (рис. 6)
8. установить оболочку и водяной кран (рис. 7)
9. Прикрепить крышку бака (рис. 8)
10. установить промежуточную крышку бака (рис. 9)
11. установить скользящую крышку (рис. 10)
Монтаж производится в последовательности,
показанной на следующих рисунках.
- Приподнять панель на 10 мм
- Вывести нижний край на 15 мм
- Приподнять на 15 мм
- Снять панель с места
Установка происходит в обратной последовательности.

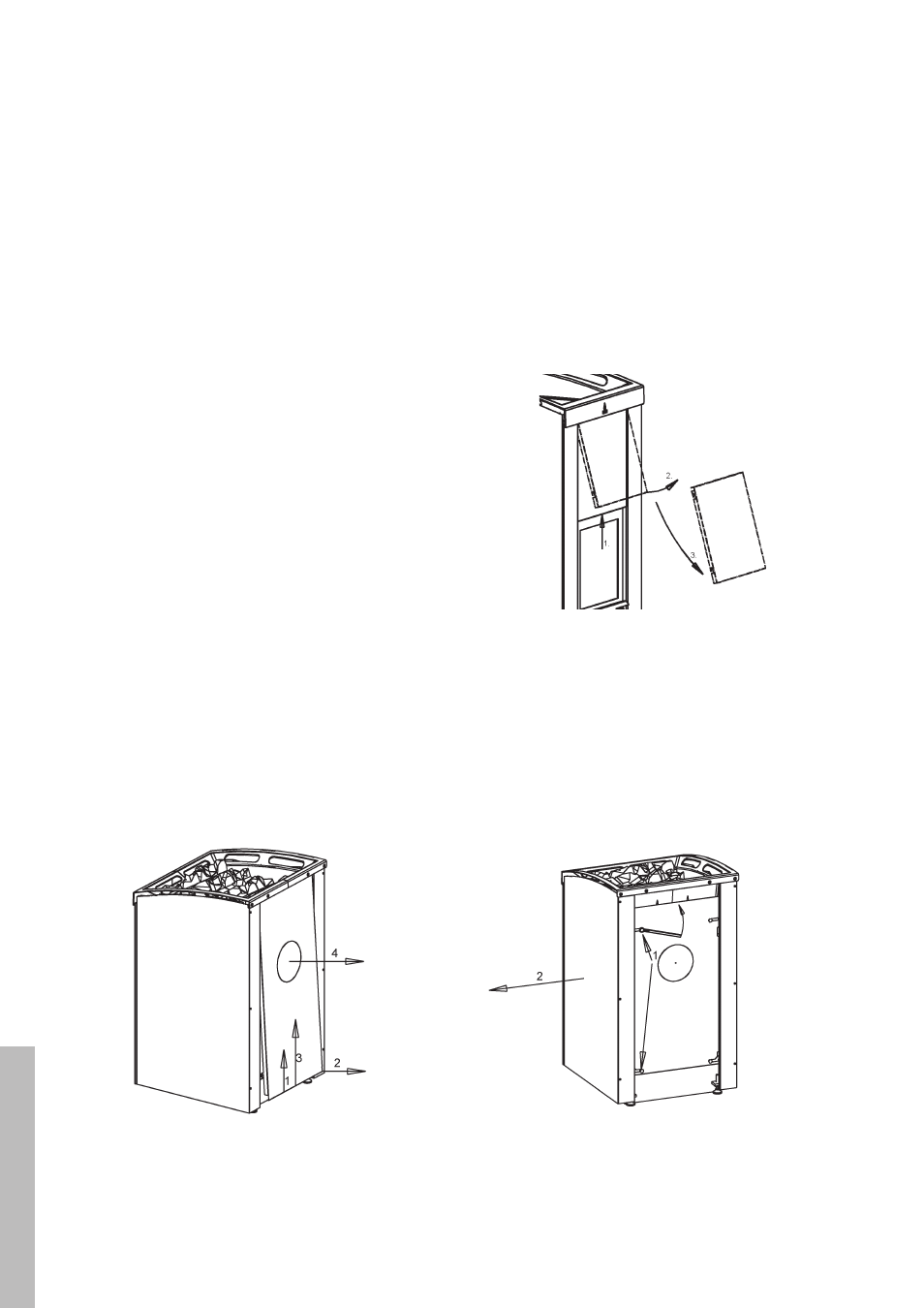

Рис 1. Снятие задней панели
Рис 2a. Снятие боковой стенки, лицевая панель
Болтов крепления боковой стенки имеется два на лицевой панели и
два на задней внутренней стенке. Для доступа к передним болтам
действовать следующим образом:
- На каменке KH-20 снять лицевую панель согласно рисунку
- На каменке KO-20 открыть дверцу
- Выкрутить верхние и нижние болты крепления бок. стенки.
- Выкрутить верхние и нижние болты крепления бок. стенки
- Извлечь комплект стенок из каменки
- Положить комплект стенок так, чтобы опоры не повредились
Рис 2b. Снятие боковой стенки, задняя панель
