Ру сс ки й – Инструкция по эксплуатации Kastor VK-20 Watertank
Страница 39
Ру
сс
ки
й
2.

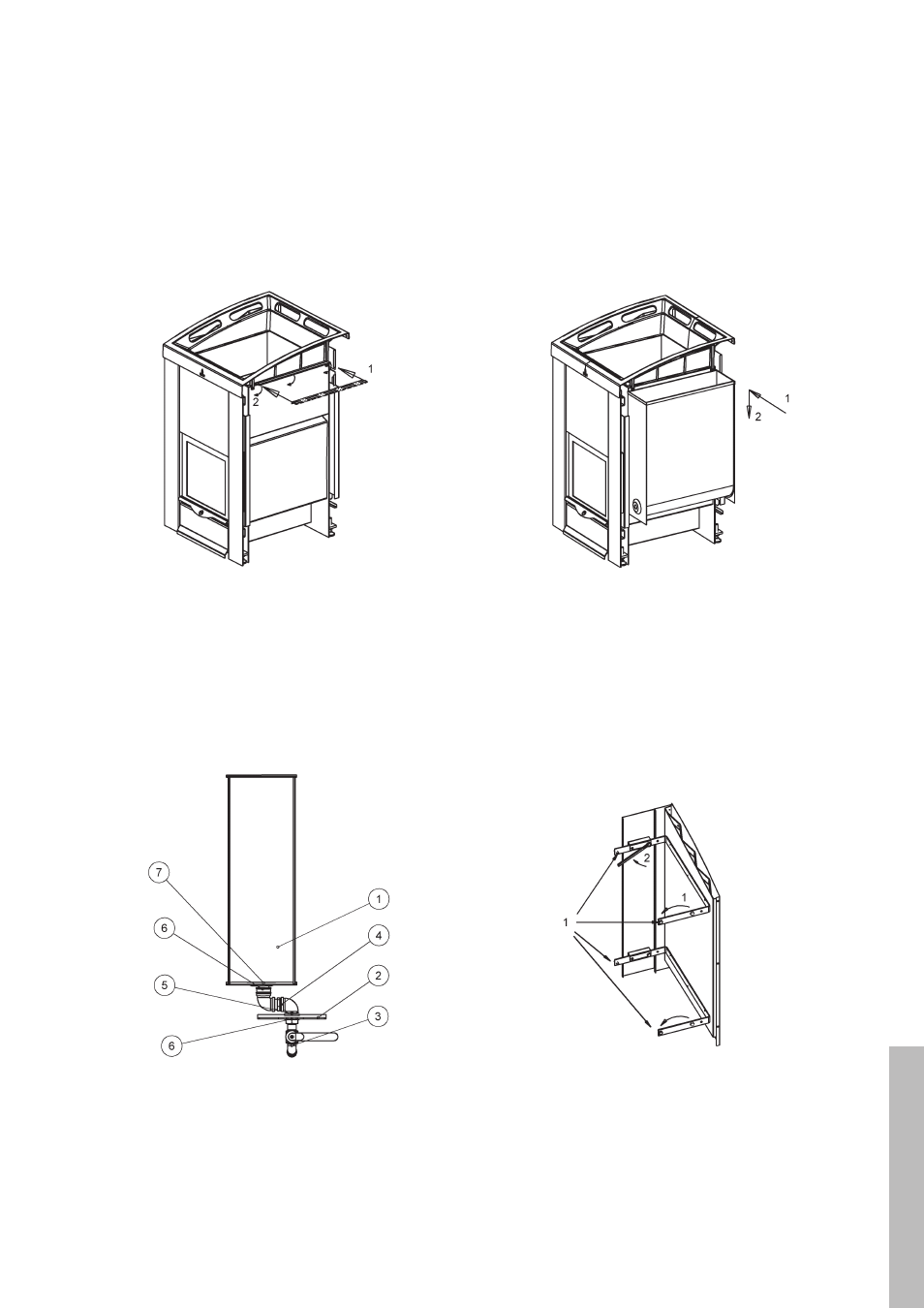

Рис 3. Монтаж опоры водяного бака:
Вставить опору бака в щель нижней кромки верхней рамы и подать
ее вниз до ее фиксации на свое место.
Детали, жестко прикрепляемые к баку:
1. Водяной бак
2. Лицевая панель
3. Рычажный кран
4. Колено
5. Силиконовое уплотнение (с внутренней стороны лицевой панели)
6. Твердое уплотнение (между баком и краном)
6. Твердое уплотнение (между лицевой панелью и краном)
7. Затяжная гайка
Выкрутить гайку с внутренней стороны бака и снять бак.
- Поместить бак сбоку от каменки рядом с опорой.
- Отверстием вперед поместить бак на опору так, чтобы опора
попала в паз в верхней кроме бака.
- Отцентровать бак относительно корпуса каменки.
- Вставить болты крепления (4 шт.) бака в крайние отверстия.
- Привинтить заднюю панель с помощью болтов, поставляемых
в комплекте (по 1 шт. вверх и вниз), притянув ее к верхней
и нижней опорам.
- Установить вплотную к боковой стенке
Рис 4a. Подвеска бака:
Рис 5. Монтаж задней стенки оболочки водяного бака:
Рис 4b. Подвеска бака:
