2. vESISÄIlIÖpAKETIN vK-20 ASENNUS
Asenna paketti kiukaaseen ennen esipolttoa, jotta myös
vesisäiliöpaketin osista tulevat mahdolliset käryt lähtevät
pois ja etupaneelin tulenkestävä maali kovettuu. Jälkiasennet-
tuna huolehdi saunan hyvästä tuuletuksesta ensimmäisten
lämmitysten aikana.
VESISÄILIÖPAKETIN ASENNUKSEN JÄRJESTYS
1. Irrota kiukaan takalevy (kuva 1)
2. Irrota kiukaan sivuvaippa (kuvat 2a ja 2b)
3. Asenna vesisäiliön kannatin (kuva 3)
4. Irrota hana vesisäiliöstä (kuva 4a)
5. Ripusta vesisäiliö kiinnikkeeseen (kuva 4b)
6. Asenna vesisäiliön takavaippa (kuva 5)
7. Asenna vesisäiliön etupaneeli (kuva 6)
8. Asenna vaippa ja vesihana vesisäiliöön (kuva 7)
9. Kiinnitä vesisäiliön kansi (kuva 8)
10. Asenna vesisäiliön välikansi (kuva 9)
11. Asenna liukukansi (kuva 10)
Suorita asennus jäljempänä olevien kuvien mukaisessa
järjestyksessä.
- Nosta takalevyä 10 mm ylöspäin.
- vedä alareunaa ulospäin 15 mm.
- Nosta 15 mm.
- poista takavaippa paikoiltaan.
Takaisinasennus tapahtuu päinvastaisessa järjestyksessä.

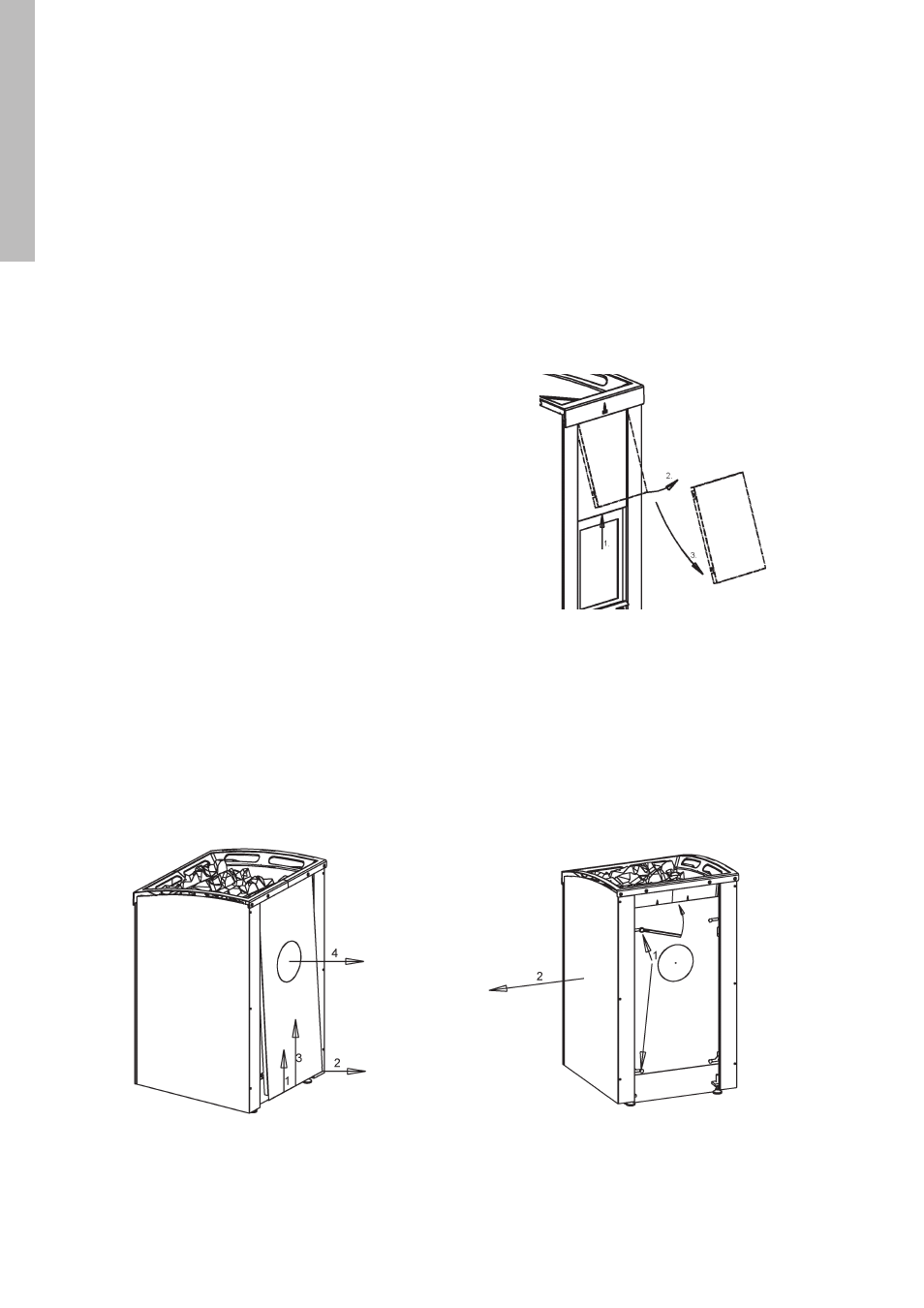

kuva 1. Takalevyn irrotus
kuva 2a. Sivuvaipan irrotus, etupaneeli
Sivuvaipan kiinnityspultteja on kaksi kiukaan etupaneelissa ja kaksi
takimmaisessa sisävaipassa. Etummaisten pulttien esiin saamiseksi
toimi seuraavasti:
- KH-20-kiukaassa poista etupeitelevy kuvan mukaisesti
- KO-20-kiukaassa avaa oviluukku
- Avaa ylemmät ja alemmat sivuvaipan kiinnityspultit.
- Avaa ylemmät ja alemmat sivuvaipan kiinnityspultit.
- vedä vaippapaketti irti kiukaasta.
- laita vaippapaketti nojalleen siten, etteivät kannatinraudat vahingoitu.
kuva 2b. Sivuvaipan irrotus, takapaneeli
