45
Подключение оборудования
03

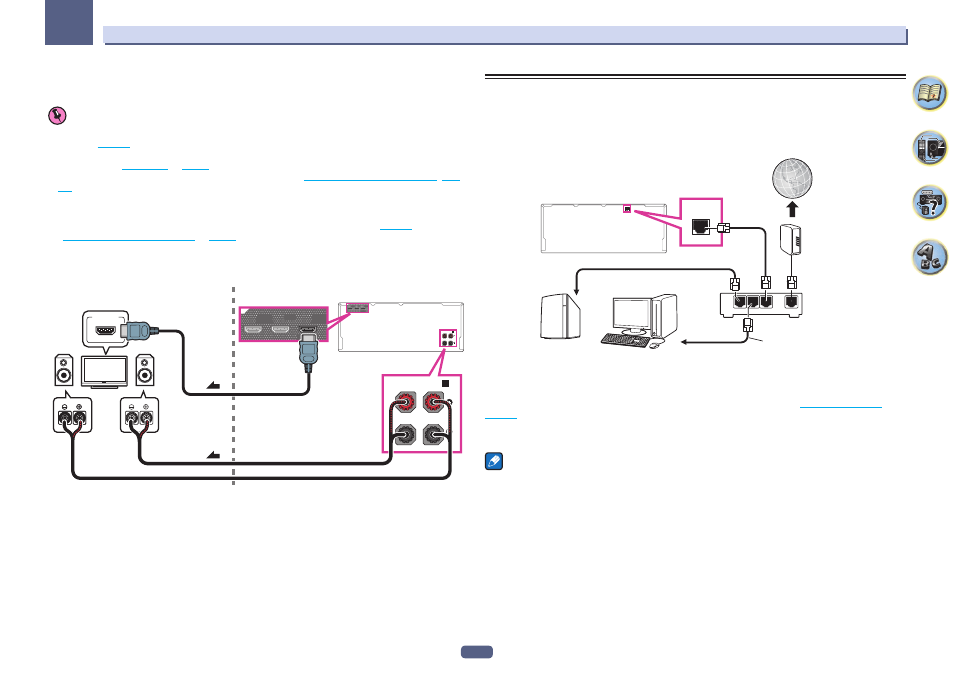

Многозонное подключение через терминал HDMI и терминалы громкоговорителей
(HDZONE)
Важное предупреждение
! Настройки должны быть изменены в ZONE Setup для того, чтобы можно было использовать функцию
HDZONE ( стр. 117 ).
! Для использования функций HDZONE установите Control или Control Mode в HDMI Setup на OFF.
Подробнее, см. HDMI Setup на стр. 80 .
! Для этой настройки необходимо выбрать HDZONE в разделе Настройка акустической системы ( стр.
110 ).
1 Подключите громкоговоритель к терминалу переднего бокового громкоговорителя
или терминалу заднего громкоговорителя объемного звучания.
Используемый терминал отличается в зависимости от настройки Speaker System ( стр. 110 ). Подробнее
см. Установка акустической системы на стр. 28 .
На рисунке ниже показано подключение терминала заднего громкоговорителя объемного звучания.
2 Подключите телевизионный монитор к гнезду HDMI OUT 3 (HDZONE) на данном
ресивере.
(Single) A SURROUND BACK R L
OUT 3 (HDZONE) OUT 2 OUT 1 (CONTROL) SELECTABLE
R L
(Single)
A SURROUND BACK
R L
Под-зона (HDZONE) Основная зона
OUT 3
(HDZONE)
OUT 2 OUT 1
(CONTROL)
SELECTABLE
HDMI IN 2
1
Подключение к сети через интерфейс LAN
Подключив данный ресивер к сети через терминал LAN, можно будет прослушивать Интернет-
радиостанции. Для прослушивания Интернет-радиостанций, требуется заранее заключить договор с ISP
(провайдером Интернет услуги).
Подключив ресивер таким способом, можно будет воспроизводить аудиофайлы, сохраненные на компо-
нентах в локальной сети, включая компьютер.
LAN (10/100)
LAN (10/100)
WAN 3 2 1
LAN
Интернет
Модем
Маршрути
затор
LAN кабель
(продается отдельно) к порту LAN
к порту LAN
Компьютер
NAS
Подключите терминал LAN на данном ресивере к терминалу LAN на маршрутизаторе (с или без встро-
енной функции DHCP сервера) через прямой LAN кабель (CAT 5 или выше).
Включите функцию DHCP сервера маршрутизатора. В случае, если на маршрутизаторе отсутствует
функция DHCP сервера, необходимо настроить сеть вручную. Подробнее, см. Меню Network Setup на
стр. 113 .
Технические характеристики терминала LAN
! Терминал LAN : гнездо Ethernet (10BASE-T/100BASE-TX)
Примечания
! Смотрите руководство по использованию имеющегося оборудования, так как подключенное оборудо-
вание и метод подключения могут отличаться в зависимости от среды Интернет.
! При использовании широкополосного подключения к Интернет, в случае необходимости свяжитесь с
провайдером Интернет услуг.
