Подключение оборудования
03

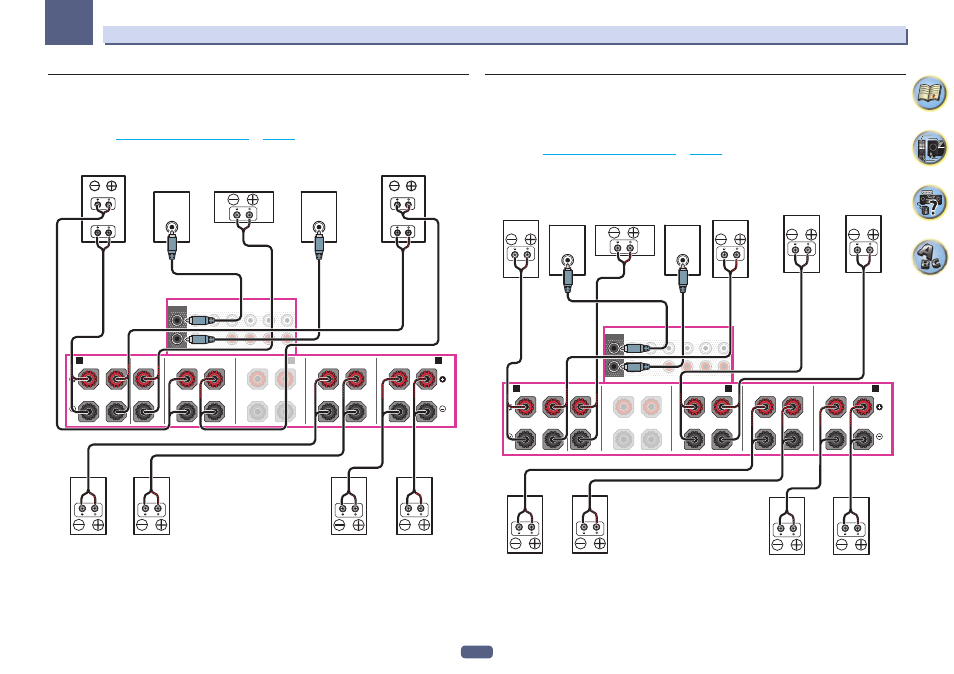

[G] Подключение 5.2-канальной системы объемного звучания, переднего
двухполосного усиления (высококачественное объемное звучание) и
HDZONE (Multi Zone)
! Выберите ‘5.2 Bi-Amp+HDZONE’ в меню Speaker System.
Для этого, см. Настройка акустической системы на стр. 110 .
PRE OUT
SURROUND SURR BACK T.MIDDLE
(Single)
FRONT CENTER SUBWOOFER
1
2
F WIDE
(Single)
FRONT CENTER A A B
R L
SURROUND
R L
SURROUND BACK
R L
TOP MIDDLE
R L
FRONT WIDE /
R L
LINE LEVEL
INPUT
LINE LEVEL
INPUT
High
Low
High
Low
Громкоговоритель,
совместимый с
двухполосным усилением
Передний правый
Громкоговоритель,
совместимый с
двухполосным усилением
Передний левый
Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Левый
объемного звучания
HDZONE - Правый HDZONE - Левый Правый
объемного звучания
[H-1] Подключение 5.2-канальной системы объемного звучания и ZONE 2/
ZONE 3 (Multi Zone)
[H-2] Подключение 5.2-канальной системы объемного звучания и ZONE 2/
HDZONE (Multi Zone)
[H-3] Подключение Multi-ZONE Music
Для этого, см. Настройка акустической системы на стр. 110 .
! [H-1] Настройка Speaker System: 5.2 +ZONE 2+ZONE 3
! [H-2] Настройка Speaker System: 5.2 +ZONE 2+HDZONE
! [H-3] Настройка Speaker System: Multi-ZONE Music
PRE OUT
SURROUND SURR BACK T.MIDDLE
(Single)
FRONT CENTER SUBWOOFER
1
2
F WIDE
(Single)
FRONT CENTER A A B
R L
SURROUND
R L
SURROUND BACK
R L
TOP MIDDLE
R L
FRONT WIDE /
R L
LINE LEVEL
INPUT
LINE LEVEL
INPUT
ZONE 3 - Левый ZONE 3 - Правый
HDZONE - Левый HDZONE - Правый
Передний
левый
Передний
правый
Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Левый
объемного звучания
ZONE 2 - Правый ZONE 2 - Левый Правый
объемного звучания
