Pioneer SC-LX78-K - Инструкция (Страница 16)

16

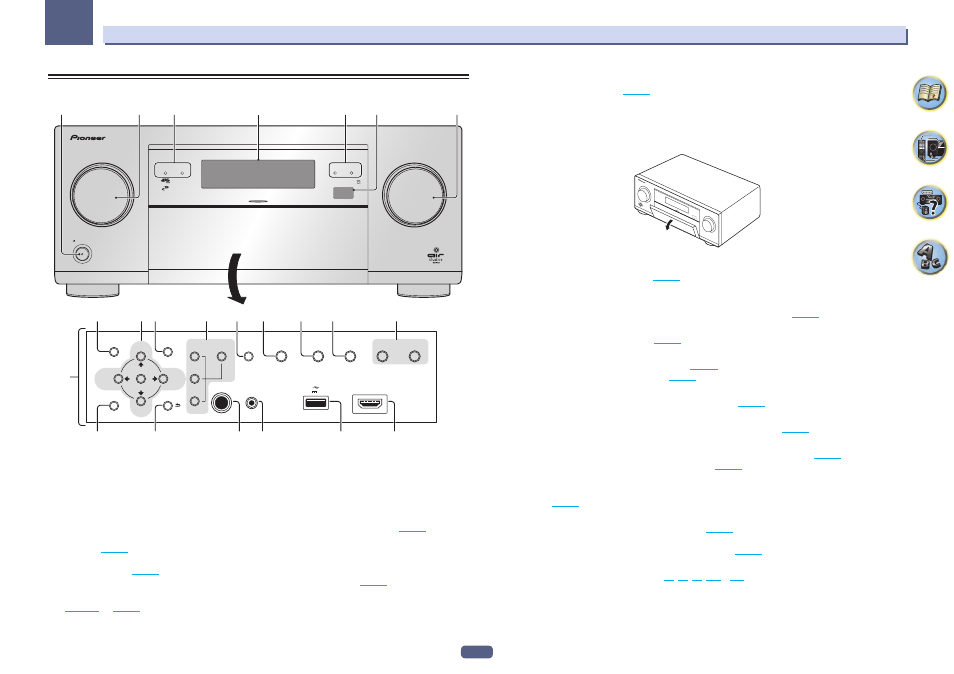

Органы управления и индикаторы
02
Передняя панель
PHONES
SPEAKERS MULTI-ZONE
CONTROL
ZONE 2
ON/OFF
ZONE 3
ON/OFF
HDZONE
ON/OFF
MCACC
SETUP MIC
ENTER
TUNE
TUNE (HDMI)
PRESET PRESET
VIDEO
PARAMETER
AUDIO
PARAMETER
HDMI 5 INPUT
AUTO/ALC/
DIRECT STATUS BAND TUNER EDIT
iPod iPhone
DIRECT CONTROL
HOME MENU RETURN
MASTER VOLUME
STANDBY/ON
INPUT SELECTOR
iPod iPhone HDMI MCACC PRO FL OFF
5V 1 A
1 2 4 3 5 6
7
8 9 10 12 11 13 16
17 18 20 19 21 22
3
14 15
1 u STANDBY/ON
Установка в режим ожидания или включение данного ресивера.
2 Peryлятор INPUT SELECTOR
Используйте для выбора функции входа.
3 Индикаторы
! MCACC PRO – Высвечивается при установке EQ на ON в меню AUDIO PARAMETER ( стр. 84 ).
! FL OFF – Высвечивается при выборе «off» (ничего не отображается) в настройке режима освещения
дисплея ( стр. 92 ).
! HDMI – Мигает при подключении компонента, оборудованного HDMI; высвечивается, когда компо-
нент подключен ( стр. 36 ).
! iPod iPhone – Высвечивается для обозначения подключения iPod/iPhone ( стр. 46 ).
4 Символьный дисплей
См. Дисплей на стр. 15 .
5 Датчик дистанционного управления
Принимает сигналы от пульта ДУ ( стр. 11 ).
6 Peryлятор MASTER VOLUME
7 Органы управления передней панели
Для доступа к органам управления на передней панели захватите пальцами за края дверцы и потяните
вперед.
MASTER
VOLUME
STA ND BY / ON
INP UT SELECTOR
8 AUDIO PARAMETER
Используйте для доступа к аудиоопциям ( стр. 84 ).
9 i/j/k/l (TUNE/PRESET) /ENTER
Для настройки HOME MENU используйте кнопки со стрелками. TUNE i/j используются для поиска
радиочастот, а PRESET k/l для поиска предустановленных радиостанций ( стр. 63 ).
10 VIDEO PARAMETER
Используйте для доступа к видеоопциям ( стр. 86 ).
11 Органы управления MULTI-ZONE
Если были выполнены подключения MULTI-ZONE ( стр. 43 ), используйте данные органы управления
для управления под-зоной из основной зоны ( стр. 90 ).
12 SPEAKERS
Используйте для переключения терминала громкоговорителя ( стр. 89 ).
13 iPod iPhone DIRECT CONTROL
Переключите вход ресивера на iPod и включите управление iPod на iPod ( стр. 60 ).
14 AUTO SURR/ALC/STREAM DIRECT
Переключение между режимами автоматической настройки объемного звучания ( стр. 68 ), автомати-
ческого управления уровнем и режимом прямого потока ( стр. 69 ).
15 STATUS
Отображение на дисплее IP-адреса и такой информации, как выбранные/установленные функции и
входной сигнал ( стр. 92 ).
16 Органы управления TUNER
! BAND – Переключение радиодиапазонов AM и FM ( стр. 63 ).
! TUNER EDIT – Используйте вместе с TUNE i/j, PRESET k/l и ENTER для запоминания и присваи-
вания имен радиостанциям для последующего их вызова ( стр. 64 ).
17 HOME MENU
Используйте для доступа к Home Menu (стр. 56 , 54 , 80 , 101 и 110 ).
18 RETURN
Нажмите для подтверждения и выхода из текущего экрана меню.
