Подключение оборудования
03
Подключение дополнительных усилителей

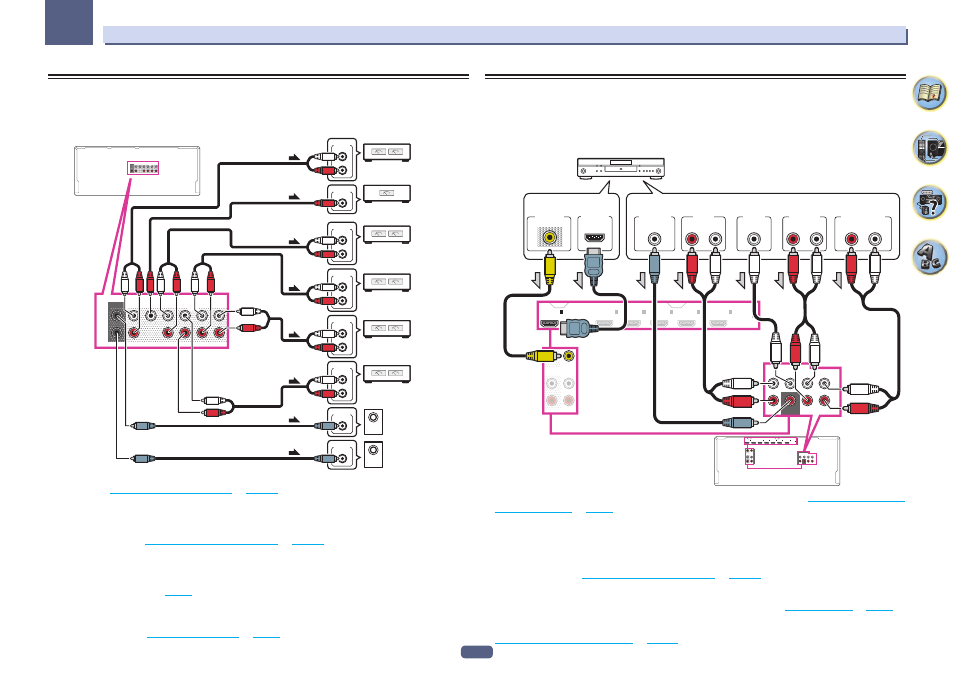

Мощности данного ресивера более, чем достаточно для любого домашнего применения, но имеется
возможность подключения дополнительных усилителей к каждому каналу системы при помощи выходов
предварительного усилителя. Для подключения усилителей для подъема мощности громкоговорителей,
выполните подключения, показанные ниже.
PRE OUT
SURROUND SURR BACK T.MIDDLE
(Single)
FRONT
CENTER
SUBWOOFER
1
2
F WIDE
PRE OUT
SURROUND SURR BACK T.MIDDLE
(Single)
FRONT
CENTER
SUBWOOFER
1
2
F WIDE
R
L
ANALOG
INPUT
R
L
ANALOG
INPUT
R
L
ANALOG
INPUT
ANALOG
INPUT
ANALOG
INPUT
R
L
ANALOG
INPUT
ANALOG
INPUT
R
L
ANALOG
INPUT
Усилитель
переднего канала
Усилитель
центрального канала (моно)
Усилитель канала
объемного звучания
Усилитель заднего канала
объемного звучания
Активный
низкочастотный
громкоговоритель 2
Активный
низкочастотный
громкоговоритель 1
Усилитель
переднего
бокового канала
Усилитель
переднего
верхнего канала
!
Если низкочастотный громкоговоритель не используется, установите настройку передних громкогово-
) на LARGE.
!
Можно использовать дополнительный усилитель как на выходе предварительного усилителя заднего
канала объемного звучания, так и на отдельном громкоговорителе. В этом случае подключите усили-
тель только к левому (SURROUND BACK L (Single)) терминалу.
!
Звук, поступающий через разъемы заднего канала объемного звучания будут зависеть от его конфи-
гурации, описанной в
Настройка акустической системы
.
!
При наличии двух низкочастотных громкоговорителей второй низкочастотный громкоговоритель
можно подключить к терминалу SUBWOOFER 2. Подключение двух низкочастотных громкоговорите-
лей усиливает басовое звучание, позволяя добиться более мощного воспроизведения звука.
!
Чтобы было слышно звучание только от предварительных выходов переключите терминалы гром-
коговорителей на SP: OFF (
) или просто отсоедините все громкоговорители, подключенные
непосредственно к ресиверу.
Также можно прослушивать звучание только от предварительных выходов, переключив настройку
AMP
на OFF и установив режим предварительного усилителя для отключения усилителей мощности
Подключение многоканальных аналоговых входов
Только SC-LX88
Проигрыватель Blu-ray Disc и проигрыватель DVD могут быть оснащены 5.1, 6.1 или 7.1-канальными ана-
логовыми выходами (в зависимости от того, поддерживает-ли проигрыватель задние каналы объемного
звучания). Убедитесь в том, что проигрыватель настроен на вывод многоканального аналогового аудио.
(OUTPUT 5 V
0.9 A MAX)
MULTI CH IN
DVR/BDR
IN
OUT
IN
1
(DVD)
BD IN
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
6
IN
4
IN
7
MHL
SUBWOOFER
SURR BACK
SURROUND
CENTER
FRONT
L
R
(OUTPUT 5 V
0.9 A MAX)
MULTI CH IN
DVR/BDR
IN
OUT
IN
1
(DVD)
BD IN
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
6
IN
4
IN
7
MHL
SUBWOOFER
SURR BACK
SURROUND
CENTER
FRONT
L
R
R
L
SURROUND
OUTPUT
R
L
FRONT
OUTPUT
CENTER
OUTPUT
SUBWOOFER
OUTPUT
R
L
SURROUND BACK
OUTPUT
VIDEO
VIDEO OUT
HDMI OUT
Проигрыватель DVD, др.
Выберите один
!
По инструкциям по воспроизведению многоканальных аналоговых входов см.
!
Если выход заднего канала объемного звучания только один, подключите его к гнезду SURR BACK L
на ресивере.
!
При использовании 5.1-канальной акустической системы, используйте громкоговорители объемного
звучания для канала объемного звучания, а не заднего объемного звучания.
!
Звук, поступающий через разъемы заднего канала объемного звучания будут зависеть от его конфи-
гурации, описанной в
Настройка акустической системы
!
Невозможно выполнить понижающее микширование для аудиосигнала, поступающего в MULTI CH IN.
!
Для приема видеосигналов через кабель HDMI требуется выбрать MULTI CH IN в Input в Input Setup и
назначить подключенный терминал HDMI на HDMI Input. Подробнее, см.
!
Для приема видеосигналов через композитный видеокабель требуется выбрать Multi Ch In Setup
в Other Setup и назначить подключенный видеовходной терминал на Video Input. Подробнее, см.
Настройка многоканального входа
.
