Дисплей – Инструкция по эксплуатации Pioneer SC-LX78-K
Страница 15
15
Органы управления и индикаторы
02

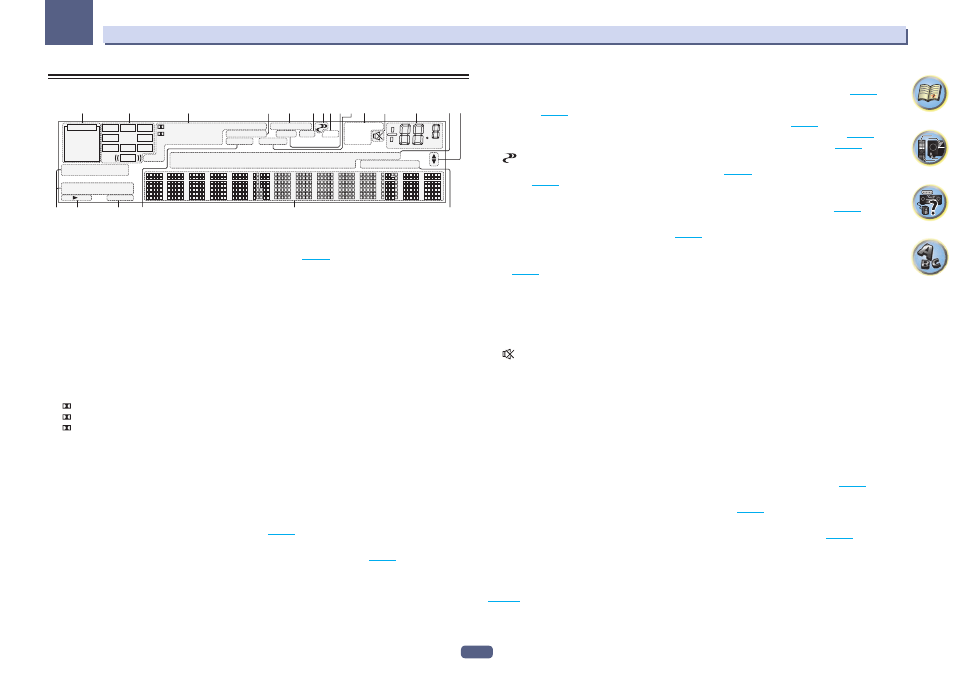

Дисплей
HDMI
DIGITAL
ANALOG
L
C
R
SL
SR
XL
XR
XC
LFE
AUTO
DIGITAL PLUS
AUTO SURROUND
STREAM DIRECT
ADV.SURROUND
STANDARD
SP AB SLEEP
DSD PCM
DTS HD ES 96/24
MSTR
S.RTRV SOUND
UP MIX
MONO
dB
MULTI-ZONE
STEREO
TrueHD
TUNED
PQLS ALC ATT
USB
TV
DVD
HDMI
DVR
BD
CD
TUNER
PHONO
iPod
[ 2 ] [ 3 ] [ 4 ]
FULL BAND
TUNED RDS
2
1
3
6
4
10
7
5
11
13
14
19
18
20
16
17
15
6
12
8 9
1 Индикаторы сигнала
Высвечиваются для обозначения текущего выбранного входного сигнала. AUTO высвечивается, если
ресивер настроен на автоматический выбор входного сигнала (
2 Индикаторы формата программы
Высвечивается для обозначения каналов, куда поступают цифровые сигналы.
!
L/R – Левый передний/Правый передний канал
!
C – Центральный канал
!
SL/SR – Левый/Правый канал объемного звучания
!
LFE – Канал низкочастотных эффектов (индикаторы (( )) высвечиваются, когда поступает сигнал
низкочастотных эффектов)
!
XL/XR – Два канала, помимо каналов выше
!
XC – Любой один канал, помимо каналов выше, монофонический канал объемного звучания или
флаг матричной кодировки
3 Индикаторы цифрового формата
Высвечиваются при обнаружении сигнала, закодированного в соответствующем формате.
!
DIGITAL – Высвечивается при декодировании Dolby Digital.
!
DIGITAL PLUS – Высвечивается при декодировании Dolby Digital Plus.
!
TrueHD – Высвечивается при декодировании Dolby TrueHD.
!
DTS – Высвечивается при декодировании DTS.
!
DTS HD – Высвечивается при декодировании DTS-HD.
!
96/24 – Высвечивается при декодировании DTS 96/24.
!
DSD – Высвечивается во время воспроизведения сигналов DSD (Direct Stream Digital).
!
DSD PCM – Высвечиваются во время преобразования с DSD (Direct Stream Digital) на PCM.
!
PCM – Высвечивается во время воспроизведения сигналов PCM.
!
MSTR – Высвечивается во время воспроизведения сигналов DTS-HD Master Audio.
4 MULTI-ZONE
Высвечивается при включении функции MULTI-ZONE (
).
5 FULL BAND
Высвечивается при включении режима Полнодиапазонного управления фазой (
).
6 Индикаторы режима прослушивания
!
ALC – Высвечивается при выборе режима ALC (Автоматическое управление уровнем) (
!
AUTO SURROUND – Высвечивается при включении функции Автоматической настройки объемного
звучания (
!
STREAM DIRECT – Высвечивается при выборе режима Direct/Pure Direct (
).
!
ADV.SURROUND – Высвечивается при выборе одного из режимов Advanced Surround (
!
STANDARD – Высвечивается при включении одного из режимов Standard Surround (
).
7
(PHASE CONTROL)
Высвечивается при включении режима Управления фазой (
) или Полнодиапазонного управле-
ния фазой (
8 ATT
Высвечивается при уменьшении уровня входного сигнала для ослабления искажения (
9 PQLS
Высвечивается при включении функции PQLS (
).
10 SOUND
Высвечивается при выборе функции DIALOG E (Усиление диалога) или TONE (управление тонально-
стью) (
).
11 Индикаторы тюнера
!
TUNED – Высвечивается при приеме радиосигнала.
!
STEREO – Высвечивается при приеме стереосигнала в диапазоне FM в автоматическом стереофони-
ческом режиме.
!
MONO – Высвечивается, когда монофонический режим установлен с помощью MPX.
!
RDS – Высвечивается при приеме трансляции RDS.
12
Высвечивается при приглушении звучания.
13 Уровень регулятора громкости
Отображает общий уровень громкости.
«---» обозначает минимальный уровень, и «+12dB» обозначает максимальный уровень.
14 Индикаторы функций входа
Высвечиваются для обозначения выбранной функции входа.
15 Индикаторы прокрутки
Высвечиваются, когда имеется больше параметров выбор при выполнении различных настроек.
16 Индикаторы громкоговорителей
Загораются для обозначения текущих настроек терминалов громкоговорителей OUT P. (
).
17 SLEEP
Высвечивается, когда ресивер находится в режиме ожидания (
).
18 S.RTRV
Высвечивается при включении функции Автоматического восстановления звучания (
).
19 Символьный дисплей
Отображает различную информацию о системе.
20 Индикатор режима ДУ
Высвечивается для обозначения настройки режима ДУ ресивера. (Не отображается при установке на 1.)
(
