25
Подключение оборудования
03

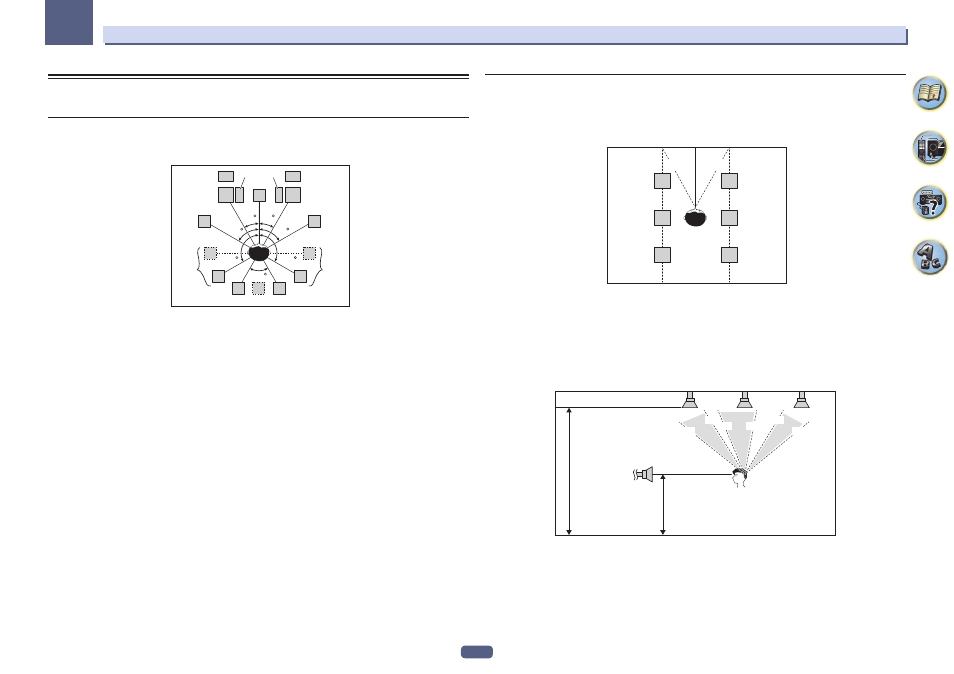

Расположение громкоговорителей
По расположению подключаемых громкоговорителей смотрите рисунок ниже.
Указания по размещению громкоговорителей слушателя
Громкоговорители слушателя — левый, правый, центральный, левый объемного звучания и правый
объемного звучания — должны быть установлены на уровне ушей на месте слушателя.
L
SW 2 SW 1
C
FHL
FWL
SL
SBL
SBR
SB
SR
FWR
R
FHR
30 30
60
60
60
120
120
!
Расположите громкоговорители объемного звучания в 120° от центра. Если (1) используется задний
громкоговоритель объемного звучания, и, (2) не используются передние верхние громкоговорители /
передние боковые громкоговорители, рекомендуется расположить громкоговоритель объмного звуча-
ния рядом со слушателем.
!
Если подключается только один задний громкоговоритель объемного звучания, расположите его
непосредственно за слушателем.
!
Расположите левый и правый передние верхние громкоговорители как минимум на один метр выше
над левым и правым передними громкоговорителями.
Указания по размещению верхних громкоговорителей
Верхние громкоговорители — верхние передние (TFwL, TFwR), верхние средние (TMdL, TMdR) и верх-
ние задние (TBwL, TBwR) — должны быть установлены на потолке над местом слушателя.
Расположение при виде сверху
TFwL
TMdL
TMdR
TBwL
TBwR
TFwR
30°
30°
!
Все пары верхних громкоговорителей должны по возможности быть установлены вдоль линии, угол
точки пересечения которой с передней базовой плоскостью составляет ±30° при наблюдении с места
слушателя. Однако при необходимости их можно разместить и вдоль боковых стен или в любом
месте между центром комнаты и боковыми стенами.
!
Также рекомендуется устанавливать верхние передние и верхние задние громкоговорители симме-
трично впереди и сзади соответственно относительно места слушателя.
Расположение при виде сбоку
TFwL /
TFwR
FL / FR
Высота передних
громкоговорителей слушателя
Высота верхних
громкоговорителей (от двух до
трех раз больше, чем высота
передних громкоговорителей
слушателя)
TMdL /
TMdR
TBwL /
TBwR
65°
100°
125°
150°
55°
30°
!
Высота верхних передних, верхних средних и верхних задних громкоговорителей, установленных
на потолке, по возможности не должна превышать трех высот и не должна быть меньше двух высот
передних громкоговорителей, установленных на высоте слушателя.
!
Верхние передние, верхние средние и верхние задние громкоговорители должны быть направлены
вертикально вниз, а не на место слушателя.
!
Верхние средние громкоговорители рекомендуется устанавливать немного впереди относительно
места слушателя.
