34
Подключение оборудования
03

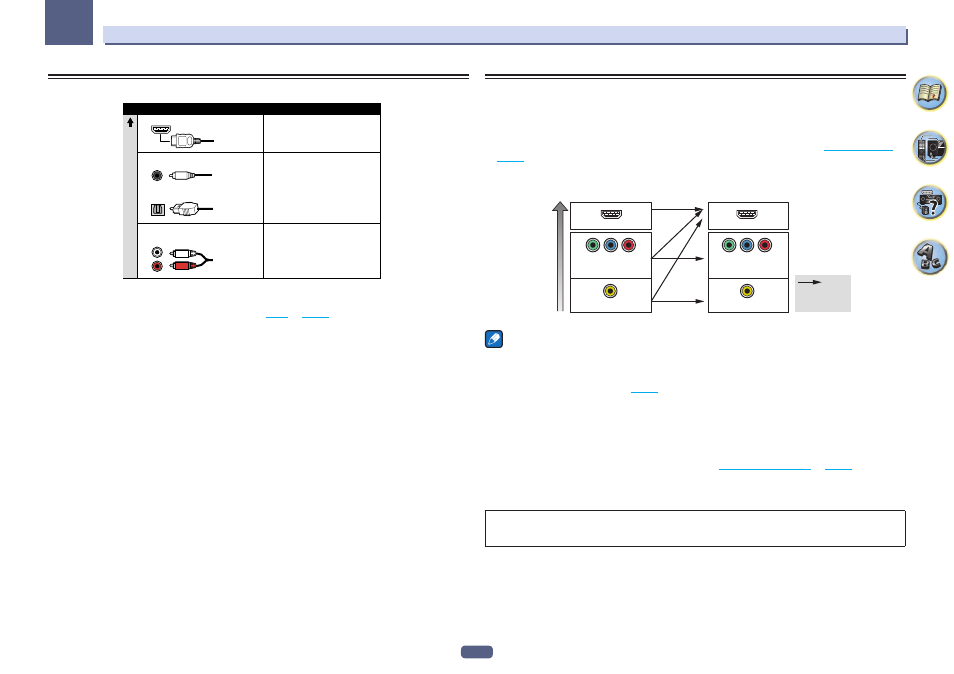

Об аудиоподключении
Передаваемые аудиосигналы
Приоритет звукового сигнала
HDMI Аудиосигнал высокой
четкости
Цифровой (Коаксиальный) Обычный цифровой
аудиосигнал
RCA (Аналоговый)
(Белый/Красный)
Обычный аналоговый
аудиосигнал
Цифровой (Оптический)
Типы кабелей и терминалы
! С помощью кабеля HDMI можно передавать видео и аудиосигналы с высоким качеством через еди-
ный кабель.
! Подробнее об аудиосигналах высокой точности см. HDMI на стр. 35 .
О преобразователе видеосигнала
Преобразователь видеосигнала обеспечивает вывод всех видеоисточников через терминалы HDMI
OUT 1
и HDMI OUT 2.
Если телевизор подключен только к композитным гнездам VIDEO MONITOR OUT ресивера, тогда все
другие видеоустройства следует подключать через композитные подключения.
Если для нескольких видеокомпонентов назначена одна и та же функция входа (см. Меню Input Setup
на стр. 54 ), преобразователь устанавливает приоритет в следующем порядке: HDMI, компонентное
видео, затем композитное видео.
VIDEO IN VIDEO
MONITOR OUT
COMPONENT
VIDEO IN
Y P B P R
COMPONENT VIDEO
MONITOR OUT
Y P B P R
HDMI IN HDMI OUT
Ул
учшение к
ач
еств
а
Возможность
вывода
видеосигналов
Терминал для подключения
с исходным устройством
Терминал для подключения
с телевизионным монитором
Примечания
! Если используются значения по умолчанию, видео через терминал HDMI через видеокабель или
компонентный кабель выводиться не будет. Для вывода видео нужно переключить вход видео на
устройство, подключенное с помощью видеокабеля или компонентного кабеля, а затем выбрать для
параметра V.CONV значение ON ( стр. 86 ).
! HDMI - единственное исключение: поскольку понижение данного разрешения невозможно, при
подключении данного видеоисточника необходимо подключить монитор/телевизор к выходу HDMI
ресивера.
! Если видеосигнал не отображается на телевизоре, попробуйте отрегулировать настройки разреше-
ния используемого компонента или дисплея. Учтите, что некоторые компоненты (например, игровые
видеоприставки) имеют разрешение, преобразование которого невозможно. В таком случае, попытай-
тесь переключить Преобразование цифрового видео (в Настройка видеоопций на стр. 86 ) на OFF.
! Разрешения входного сигнала, которые можно преобразовывать от компонентного видеовхода
для выхода через HDMI, составляют 480i/576i, 480p/576p, 720p и 1080i. Сигналы 1080р не могут
преобразовываться.
Данное изделие содержит технологию защиты авторских прав, защищенную патентами США и дру-
гими правами на интеллектуальную собственность, принадлежащую Rovi Corporation. Инженерный
анализ и разборка запрещены.
