43
Подключение оборудования
03
Настройка MULTI-ZONE
Данный ресивер может может обеспечивать питанием до четырех независимых систем в отдельных
комнатах после того, как выполнены соответствующие подключения MULTI-ZONE.
В четырех зонах одновременно можно воспроизводить различные источники, или, в зависимости от
потребностей, можно также использовать одинаковый источник. Питание на основную и под-зоны пода-
ется раздельно (питание основной зоны может быть отключено, в то время как одна (или обе) под-зоны
включены), и под-зоны могут управляться от пульта ДУ или органов управления передней панели.
Выполнение подключений MULTI-ZONE
Данные подключения возможны при наличии отдельного низкочастотного громкоговорителя и громкого-
ворителей для первичной (ZONE 2) под-зоны и отдельного усилителя (и громкоговорителей) для вторич-
ной (ZONE 3) под-зоны. Отдельный усилитель также потребуется, если терминалы громкоговорителей
не используются для основной под-зоны (подробнее см.
Настройка MULTI-ZONE с использованием
терминалов громкоговорителей (ZONE 2)
).
Также, если другой ресивер в под-зоне оборудован входным терминалом HDMI, вход HDMI данного
аппарата также можно воспроизводить как HDZONE.
Здесь указаны три настройки первичной под-зоны, возможные на данной системе. Выберите ту, которая
вас больше устраивает.
Важное предупреждение
!
Для использования многозонной функции требуется изменить настойки в ZONE Setup (
).
!
Для использования функции HDZONE требуется установить MAIN/HDZONE в ZONE Setup на HDZONE
(
Опции прослушивания MULTI-ZONE
В следующей таблице отображены сигналы, которые можно выводить на ZONE 2, ZONE 3 и HDZONE:
Под-зона
Доступные функции входа
ZONE 2
<a>
SAT/CBL
, DVR/BDR, INTERNET RADIO, MEDIA SERVER, FAVORITES, iPod/USB, USB-
DAC
(только SC-LX88), TV, CD, TUNER, BT AUDIO
(Выводит аналоговые аудиосигналы)
ZONE 3
<a>
SAT/CBL
, DVR/BDR, INTERNET RADIO, MEDIA SERVER, FAVORITES, iPod/USB, USB-
DAC
(только SC-LX88), TV, CD, TUNER, BT AUDIO
(Выводит аналоговые аудиосигналы)
HDZONE
(HDMI)
<b>
BD
, DVD, SAT/CBL, DVR/BDR, INTERNET RADIO, MEDIA SERVER, FAVORITES, iPod/
USB
, USB-DAC (только SC-LX88), HDMI 1, HDMI 2, HDMI 3, HDMI 4, HDMI 5, HDMI
6
, HDMI 7/MHL
(Выводит аудио и видеосигналы HDMI)
a ! Невозможно выполнить понижающее преобразование аудиосигналов, поступающих от входных терминалов HDMI
или цифровых входных терминалов (OPTICAL и COAXIAL) для последующего вывода на ZONE 2.
! Невозможно выполнить понижающее преобразование аудиосигналов, поступающих от входных терминалов HDMI
или цифровых входных терминалов (OPTICAL и COAXIAL) для последующего вывода на ZONE 3.
b ! Набор выбираемых входов зависит от назначения терминалов от HDMI IN 1 до IN 7. При отправке с завода входные
терминалы назначены DVD, SAT/CBL, DVR/BDR, HDMI 4, HDMI 5, HDMI 6 и HDMI 7/MHL последовательно начиная с
терминала HDMI IN 1.
! Видео/аудиосигналы аналоговых входных терминалов RCA, цифровых входных терминалов (OPTICAL и COAXIAL) и
входных терминалов COMPONENT VIDEO не могут преобразовываться с повышением и выводиться на HDZONE.
! При выборе любого из входов HDMI 3 или HDMI 7/MHL в основной зоне для HDZONE можно будет выбрать только
тот вход, который выбран в основной зоне. (Можно будет выбрать другие входы, не указанные здесь.)
Те же ограничения применяются при выборе одного из вышеуказанных входов для HDZONE.
!
Только SC-LX88: Для выбора USB-DAC для HDZONE установите Speaker System на 7.2ch + HDZONE, 5.2
Bi-Amp+HDZONE
или 5.2 +ZONE 2+HDZONE (
).
Примечания
!
При выборе любого из входов INTERNET RADIO, MEDIA SERVER в основной зоне, можно будет
выбрать только вход FAVORITES или iPod/USB, а в под-зоне — только тот вход, который выбран в
основной зоне. (Можно будет выбрать другие входы, не указанные здесь.)
Те-же ограничения применяются при выборе одного из вышеуказанных входов для под-зоны.
!
Только SC-LX88: Для каждой под-зоны нельзя выбрать INTERNET RADIO, MEDIA SERVER, FAVORITES
или iPod/USB одновременно с USB-DAC.
!
Только SC-LX88: При использовании AirPlay или режима DMR и USB-DAC нельзя одновременно
выбрать для каждой под-зоны.

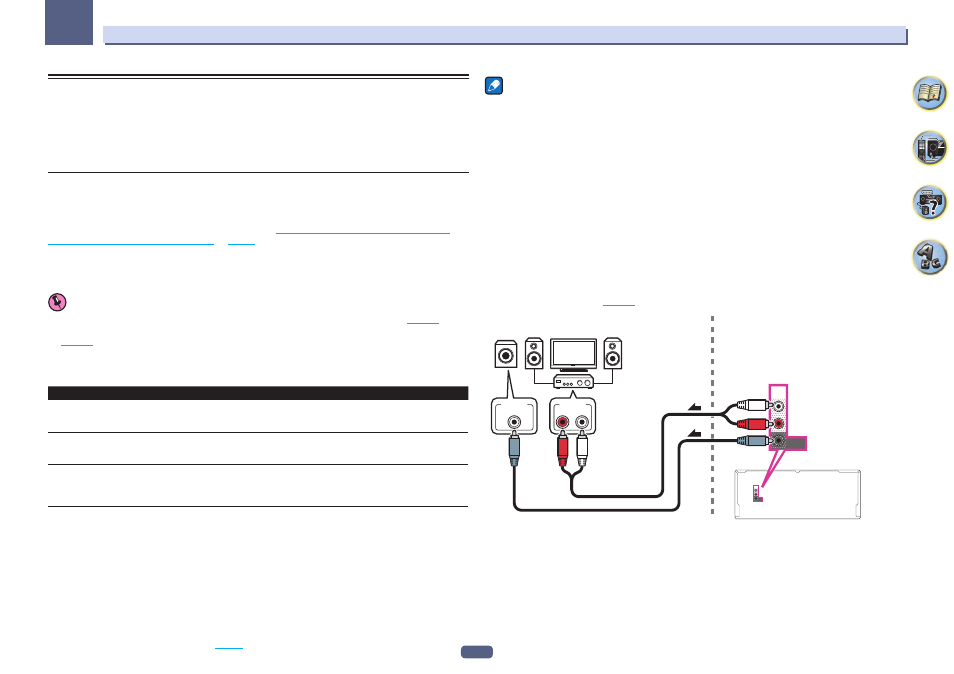

Настройка первичной под-зоны MULTI-ZONE (ZONE 2)
1 Подключите отдельный усилитель к гнездам AUDIO ZONE 2 OUT на данном
ресивере.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
2 Подключите низкочастотный громкоговоритель к гнезду SUBWOOFER ZONE 2 OUT на
данном ресивере.
Когда подключен низкочастотный громкоговоритель, рекомендуется установить HPF (Фильтр высоких
частот) в ZONE Setup на ON (
ZONE 2
SUBWOOFER
ZONE 2
OUT
ZONE 2
SUBWOOFER
ZONE 2
OUT
R
L
AUDIO IN
LINE LEVEL
INPUT
2
1
Под-зона (ZONE 2)
Основная зона
