Подключение оборудования
03
!

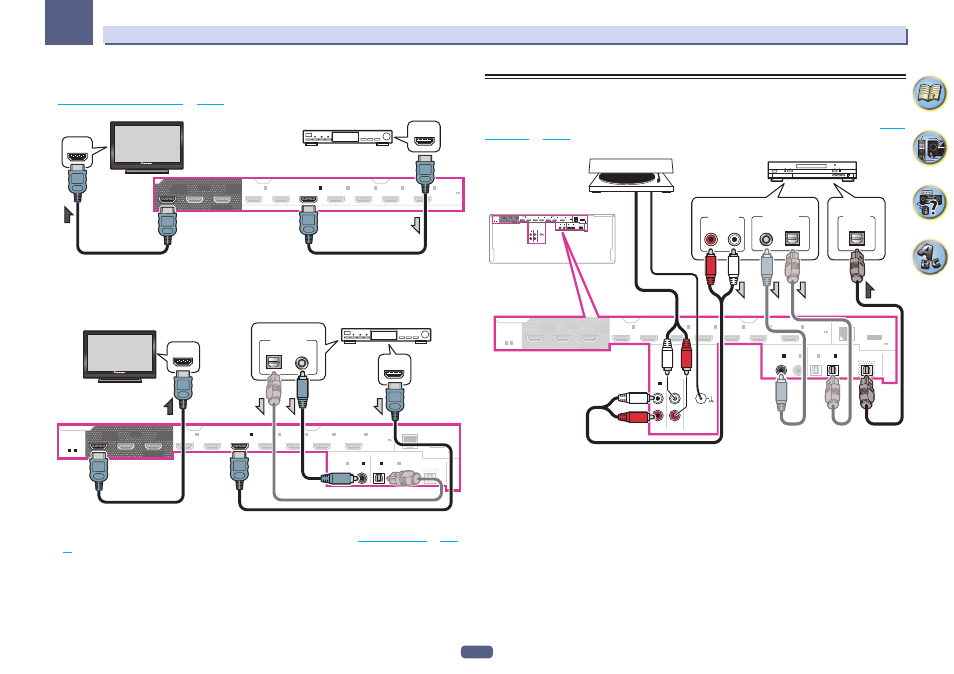

Если приставка оборудована выходным терминалом HDMI, рекомендуется подключить его к терми-
налу HDMI SAT/CBL IN ресивера. При этом, также подключите ресивер и и телевизор через HDMI (см.
).
OUT 3
(HDZONE)
OUT 2
OUT 1
(CONTROL)
(OUTPUT 5 V
0.9 A MAX)
SELECTABLE
IN
1
(DVD)
BD IN
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
6
IN
4
IN
7
MHL
HDMI IN
HDMI OUT
Монитор, совместимый с HDMI/DVI
Спутниковая приставка
!
Даже если приставка оборудована выходным терминалом HDMI, в некоторых случаях звучание выво-
дится от цифрового аудиовыхода (оптического или коаксиального), и только видеосигнал выводится
от выходного терминала HDMI. В таком случае выполните подключения для HDMI и цифрового ауди-
осигнала как показано ниже.
LAN
(10/100) DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.6 A MAX)
(OUTPUT 5 V
0.9 A MAX)
OPTICAL
COAXIAL
ASSIGNABLE
ASSIGNABLE
IN
1
(DVD)
BD IN
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
6
IN
4
IN
7
MHL
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
OUT
OUT 3
(HDZONE)
OUT 2
OUT 1
(CONTROL)
SELECTABLE
HDMI
ASSIGNABLE
1
-
7
DIGITAL OUT
COAXIAL
OPTICAL
HDMI OUT
HDMI IN
Монитор, совместимый с HDMI/DVI
Спутниковая приставка
Выберите один
—
При использовании цифрового аудиокабеля или (аналогового) аудиокабеля RCA потребуется ука-
зать ресиверу, к какому его цифровому входу подключена приставка (см.
).
Подключение других аудиокомпонентов
Данный ресивер оборудован цифровыми и аналоговыми входами, позволяющими подключить аудио-
компоненты для воспроизведения.
При настройке ресивера потребуется указать, к какому его входу подключен компонент (см. также
LAN (10/100) DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.6 A MAX)
(OUTPUT 5 V
0.9 A MAX)
OPTICAL
COAXIAL ASSIGNABLE
ASSIGNABLE
AUDIO
L
R
IN
1
(CD)
PHONO
IN
IN
1
(DVD)
BD IN
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
6
IN
4
IN
7
MHL
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
OUT
SIGNAL
GND
OUT 3
(HDZONE)
OUT 2
OUT 1
(CONTROL)
SELECTABLE
HDMI
ASSIGNABLE
1
-
7
ASSIGN-
ABLE
LAN
(10/100) DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.6 A MAX)
(OUTPUT 5 V
0.9 A MAX)
OPTICAL
COAXIAL
ASSIGNABLE
ASSIGNABLE
AUDIO
L
R
IN
1
(CD)
PHONO
IN
IN
1
(DVD)
BD IN
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
6
IN
4
IN
7
MHL
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
OUT
SIGNAL
GND
OUT 3
(HDZONE)
OUT 2
OUT 1
(CONTROL)
SELECTABLE
HDMI
ASSIGNABLE
1
-
7
ASSIGN-
ABLE
DIGITAL OUT
COAXIAL
ANALOG
R
L
AUDIO OUT
OPTICAL
DIGITAL IN
OPTICAL
Проигрыватель CD, MD, DAT, др.
Выберите один
Проигрыватель
!
Если на проигрывателе имеются выходы линейного уровня (например, он оборудован встроенным
предварительным усилителем с фонокорректором), подключите его к входам ANALOG IN 1 (CD).
!
Прослушивание аудиосигналов HDMI через цифровое выходное гнездо данного ресивера
невозможно.
