Подключение оборудования
03

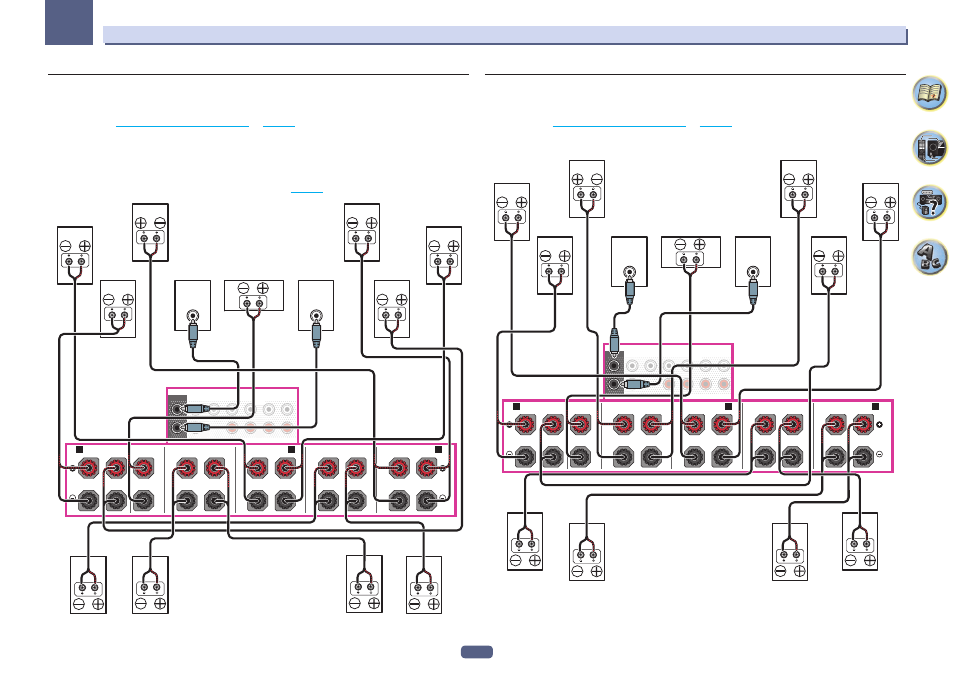

[С] Подключение 9.2-канальной системы объемного звучания (верхние
передние/верхние задние)
! Выберите ‘5.2.4ch’ в меню Speaker System.
Для этого, см. Настройка акустической системы на стр. 110 .
! При подключении только одного заднего громкоговорителя объемного звучания, подключите его к
терминалам SURROUND BACK L (Single).
! При использовании верхних передних и верхних задних громкоговорителей звук не выводится через
верхние средние громкоговорители. При использовании верхних средних громкоговорителей звук не
выводится через верхние передние и верхние задние громкоговорители. Для установки используемых
громкоговорителей можно использовать Speaker Setting ( стр. 111 ).
PRE OUT
SURROUND SURR BACK T.MIDDLE
(Single)
FRONT CENTER SUBWOOFER
1
2
F WIDE
(Single)
FRONT CENTER A A B
R L
SURROUND
R L
SURROUND BACK
R L
TOP MIDDLE
R L
FRONT WIDE /
R L
LINE LEVEL
INPUT
LINE LEVEL
INPUT
Передний
левый
Передний
правый Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Левый
объемного звучания
Правый
объемного звучания
Верхний средний
правый
Верхний средний
левый
Верхний задний
правый
Верхний задний
левый
Верхний
передний левый
Верхний
передний правый
[D] Подключение 7.2-канальной системы объемного звучания и
подключение громкоговорителей B
! Выберите ‹7.2ch + Speaker B› в меню Speaker System.
Для этого, см. Настройка акустической системы на стр. 110 .
! При подключении только одного заднего громкоговорителя объемного звучания, подключите его к
терминалам SURROUND BACK L (Single).
PRE OUT
SURROUND SURR BACK T.MIDDLE
(Single)
FRONT CENTER SUBWOOFER
1
2
F WIDE
(Single)
FRONT CENTER A A B
R L
SURROUND
R L
SURROUND BACK
R L
TOP MIDDLE
R L
FRONT WIDE /
R L
LINE LEVEL
INPUT
LINE LEVEL
INPUT
Передний
левый
Передний
правый Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Левый
объемного звучания
Правый задний
объемного звучания
Левый задний
объемного звучания Правый
объемного звучания
Громкоговоритель
B - левый
Громкоговоритель
B - правый Верхний средний левый
Верхний средний правый
