44
Подключение оборудования
03

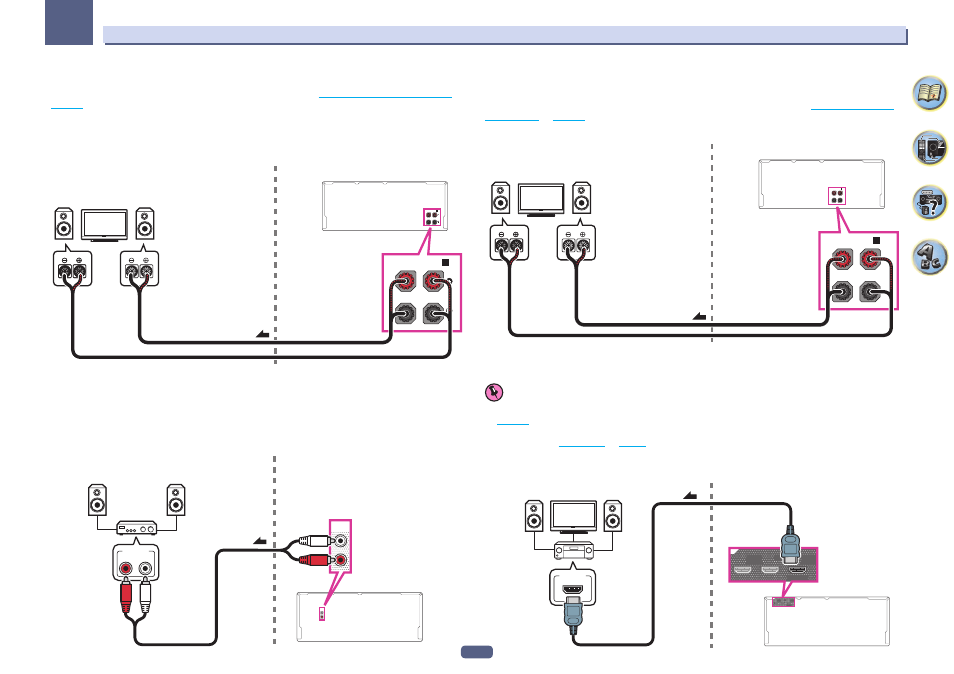

Настройка MULTI-ZONE с использованием терминалов громкоговорителей (ZONE 2)
Для использования данной настройки требуется выбрать ZONE 2 в Настройка акустической системы
( стр. 110 ).
% Подключите два громкоговорителя к терминалам задних громкоговорителей
объемного звучания.
Требуется пара громкоговорителей, подключенных к терминалам заднего громкоговорителя объемного
звучания, как показано ниже.
(Single) A SURROUND BACK R L
R L
(Single)
A SURROUND BACK
R L
Под-зона (ZONE 2) Основная зона
Настройка вторичной под-зоны MULTI-ZONE (ZONE 3)
% Подключите отдельный усилитель к гнездам AUDIO ZONE 3 OUT на данном
ресивере.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
ZONE 3 OUT
ZONE 3
OUT
R L
AUDIO IN
Под-зона (ZONE 3) Основная зона
Вторичная настройка MULTI-ZONE с использованием терминалов
громкоговорителей (ZONE 3)
Для использования данной настройки, требуется выбрать 5.2 +ZONE 2+ZONE 3 в Настройка акустиче-
ской системы на стр. 110 .
% Подключите два громкоговорителя к терминалам передних боковых громкоговорителей.
R L
B FRONT WIDE / R L
B FRONT WIDE /
R L
Под-зона (ZONE 3) Основная зона
Настройка MULTI-ZONE с использованием терминала HDMI (HDZONE)
Важное предупреждение
! Для использования функции HDZONE требуется установить MAIN/HDZONE в ZONE Setup на HDZONE
( стр. 117 ).
! Для использования функций HDZONE установите Control или Control Mode в HDMI Setup на OFF.
Подробнее, см. HDMI Setup на стр. 80 .
% Подключите отдельный ресивер к терминалу HDMI OUT 3 данного ресивера.
Подключите громкоговорители и телевизор к ресиверу в HDZONE как показано на рисунке ниже.
OUT 3 (HDZONE) OUT 2 OUT 1 (CONTROL)
SELECTABLE
OUT 3
(HDZONE)
OUT 2 OUT 1
(CONTROL)
SELECTABLE
HDMI IN
Под-зона (HDZONE) Основная зона
