28
Подключение оборудования
03
Установка акустической системы
Как минимум необходимы только передние громкоговорители (правый и левый). Учтите, что боковые
громкоговорители объемного звучания всегда нужно подключать в паре, однако при желании можно
подключить только один задний громкоговоритель объемного звучания (к терминалу левого заднего
громкоговорителя объемного звучания).

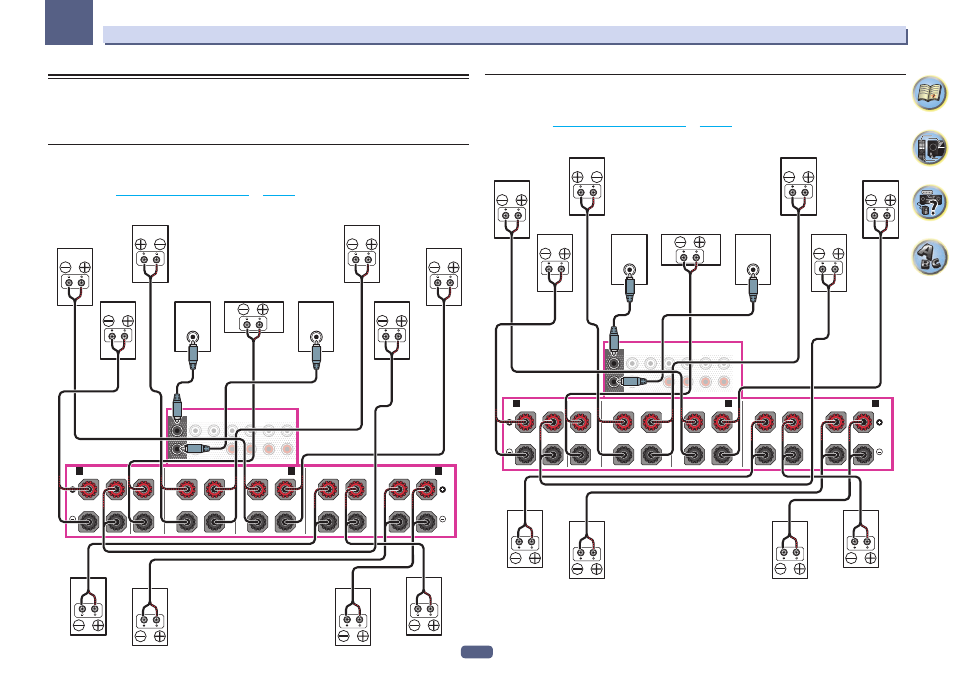

[A] Подключение 9.2-канальной системы объемного звучания (верхние
средние/передние боковые)
! При необходимости, выберите ‘7.2.2ch TMd/FW’ в меню Speaker System.
Для этого, см. Настройка акустической системы на стр. 110 .
! При подключении только одного заднего громкоговорителя объемного звучания, подключите его к
терминалам SURROUND BACK L (Single).
PRE OUT
SURROUND SURR BACK T.MIDDLE
(Single)
FRONT CENTER SUBWOOFER
1
2
F WIDE
(Single)
FRONT CENTER A A B
R L
SURROUND
R L
SURROUND BACK
R L
TOP MIDDLE
R L
FRONT WIDE /
R L
LINE LEVEL
INPUT
LINE LEVEL
INPUT
Верхний средний левый Верхний средний правый Передний боковой
левый
Передний боковой
правый
Передний
левый
Передний
правый Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Левый
объемного звучания
Правый задний
объемного звучания
Левый задний
объемного звучания Правый
объемного звучания
[B] Подключение 9.2-канальной системы объемного звучания (верхние
средние/передние верхние)
! Выберите ‘7.2.2ch TMd/FH’ в меню Speaker System.
Для этого, см. Настройка акустической системы на стр. 110 .
! При подключении только одного заднего громкоговорителя объемного звучания, подключите его к
терминалам SURROUND BACK L (Single).
PRE OUT
SURROUND SURR BACK T.MIDDLE
(Single)
FRONT CENTER SUBWOOFER
1
2
F WIDE
L
R
(Single)
FRONT CENTER A A B
R L
SURROUND
R L
SURROUND BACK
R L
TOP MIDDLE
R L
FRONT WIDE /
R L
LINE LEVEL
INPUT
LINE LEVEL
INPUT
Передний верхний
левый
Передний верхний
правый
Передний
левый
Передний
правый Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Левый
объемного звучания
Правый задний
объемного звучания
Левый задний
объемного звучания Правый
объемного звучания
Верхний средний левый Верхний средний правый
