Подключение оборудования
03
Подключение телевизора без входа HDMI

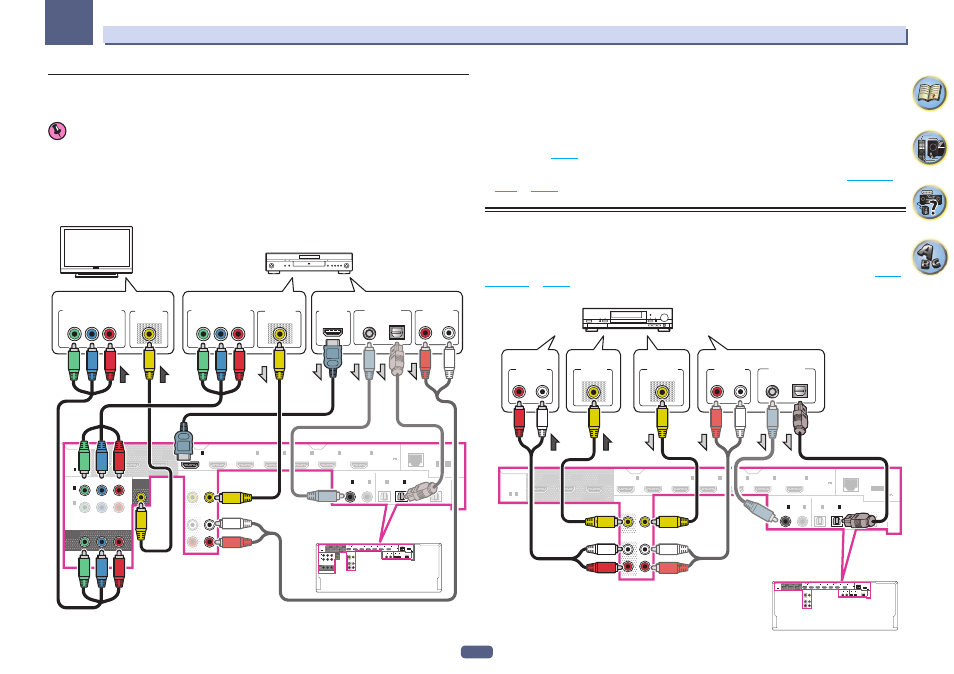

На данном рисунке показаны подключения телевизора (без входа HDMI) и проигрывателя DVD (или
другого компонента воспроизведения) к ресиверу.
Важное предупреждение
!
При использовании данных подключений, картинка не выводится на телевизор даже при подключе-
нии проигрывателя DVD через кабель HDMI. Подключите ресивер и телевизор через видеокабель
того-же типа, который используется для подключения ресивера и проигрывателя.
!
Также, когда ресивер и телевизор подключены через другие подключения, кроме кабеля HDMI, то
невозможно будет использовать функцию экранного меню, позволяющую отображать настройки, опе-
рации, др. ресивера на экране телевизора. В таком случае во время выполнения различных операций
или настроек требуется смотреть на дисплей передней панели ресивера.
LAN (10/100) DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.6 A MAX)
(OUTPUT 5 V
0.9 A MAX)
OPTICAL
COAXIAL
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
DVR/BDR
IN
OUT
MONITOR
OUT
MONITOR
OUT
PB
Y
PR
IN
1
(DVD)
BD IN
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
6
IN
4
IN
7
MHL
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
1
(DVD)
IN
2
(DVR/
BDR)
OUT
OUT 3
(HDZONE)
OUT 2
OUT 1
(CONTROL)
SELECTABLE
COMPONENT VIDEO
HDMI
ASSIGNABLE
1
-
7
LAN
(10/100) DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.6 A MAX)
(OUTPUT 5 V
0.9 A MAX)
OPTICAL
COAXIAL
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
MONITOR
OUT
P
B
Y
P
R
IN
1
(DVD)
BD IN
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
6
IN
4
IN
7
MHL
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
1
(DVD)
IN
2
(DVR/
BDR)
OUT
OUT 3
(HDZONE)
OUT 2
OUT 1
(CONTROL)
SELECTABLE
COMPONENT VIDEO
HDMI
ASSIGNABLE
1
-
7
MONITOR
OUT
DVR/BDR
IN
OUT
VIDEO
VIDEO OUT
VIDEO
VIDEO IN
Y
P
B
P
R
COMPONENT VIDEO OUT
Y
P
B
P
R
COMPONENT VIDEO IN
DIGITAL OUT
COAXIAL
OPTICAL
ANALOG
R
L
AUDIO OUT
HDMI OUT
Телевизор
Проигрыватель DVD, др.
Выберите один
Выберите один
Выберите один
!
Для прослушивания аудиосигналов высокой четкости через данный ресивер подключите кабель
HDMI, а для приема видеосигналов используйте аналоговый видеокабель.
В зависимости от проигрывателя может быть невозможно одновременно выводить видеосигналы
на оба терминала HDMI и другой видеовыход (композитный, др.), и может потребоваться выполнить
настройки видеовыхода. Для более подробной информации, пожалуйста, изучите инструкции по экс-
плуатации, поставляемые с проигрывателем.
!
Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор через
аудиокабели (
).
!
При использовании оптического цифрового аудиокабеля или (аналогового) аудиокабеля RCA потре-
буется указать ресиверу, к какому его цифровому входу подключен проигрыватель (см.
).
Подключение HDD/DVD-рекордера, BD-рекордера и других
видеоисточников
Данный ресивер оборудован аудио/видеовходами, пригодными для подключения аналоговых или циф-
ровых видеоустройств, включая HDD/DVD-рекордеры и BD-рекордеры.
При настройке ресивера потребуется указать, к какому его входу подключен рекордер (см. также
