Инструкция по эксплуатации Pioneer SC-LX78-K
Страница 36
36
Подключение оборудования
03

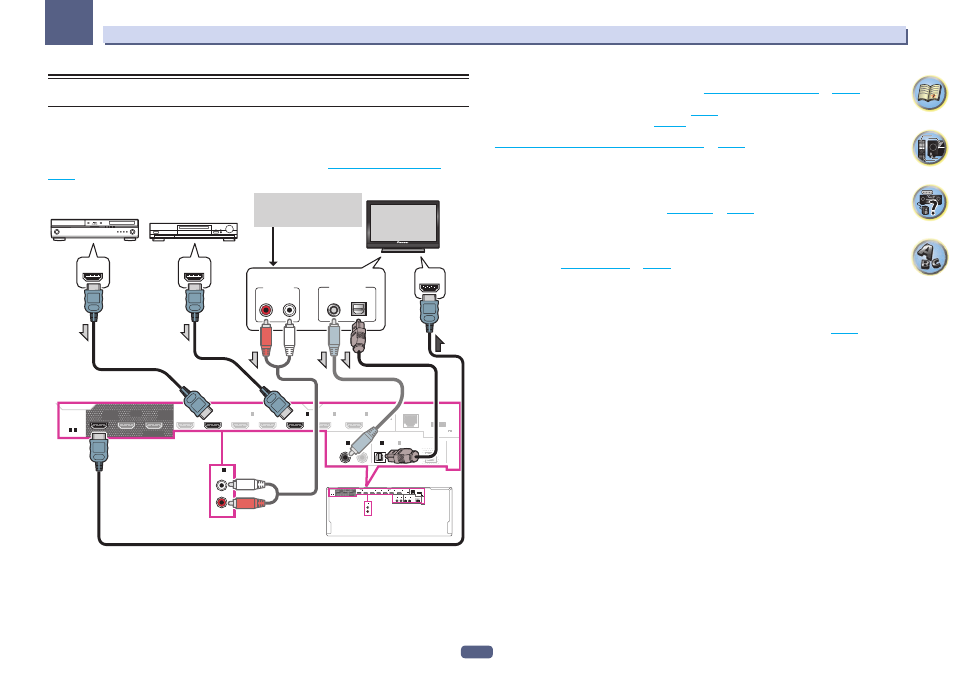

Подключение телевизора и компонентов воспроизведения
Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI (с HDCP) (проигрыватель Blu-ray Disc дисков
(BD), др.), его можно подключить к данному ресиверу с помощью отдельно продающегося кабеля HDMI.
Если телевизор и компоненты воспроизведения поддерживают функцию Control через HDMI, можно
будет воспользоваться удобствами функции Control через HDMI (см.
на
).
LAN (10/100) DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.6 A MAX)
(OUTPUT 5 V
0.9 A MAX)
OPTICAL
COAXIAL ASSIGNABLE
ASSIGNABLE
IN
1
(CD)
IN
1
(DVD)
BD IN
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
6
IN
4
IN
7
MHL
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
OUT
OUT 3
(HDZONE)
OUT 2
OUT 1
(CONTROL)
SELECTABLE
HDMI
ASSIGNABLE
1
-
7
ASSIGN-
ABLE
IN
1
(CD)
ASSIGN-
ABLE
LAN
(10/100) DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.6 A MAX)
(OUTPUT 5 V
0.9 A MAX)
OPTICAL
COAXIAL
ASSIGNABLE
ASSIGNABLE
IN
1
(DVD)
BD IN
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
6
IN
4
IN
7
MHL
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
OUT
OUT 3
(HDZONE)
OUT 2
OUT 1
(CONTROL)
SELECTABLE
HDMI
ASSIGNABLE
1
-
7
DIGITAL OUT
COAXIAL OPTICAL
ANALOG
R
L
AUDIO OUT
HDMI IN
HDMI OUT
HDMI OUT
Совместимый с HDMI/DVI
проигрыватель Blu-ray
Другие компоненты,
оборудованные интерфейсом
HDMI/DVI
Монитор, совместимый с
HDMI/DVI
Выберите один
Данное подключение требуется
для прослушивания звучания
телевизора через ресивер.
!
При подключении к совместимому с HDMI/DVI монитору через терминал HDMI OUT 2, переключите
настройку выхода HDMI на OUT 2 или OUT 1+2. См.
Таким-же образом, когда к терминалу HDMI OUT 3 подключен совместимый с HDMI/DVI мони-
тор, переключите настройку HDMI OUT 3 на ON (
). В таком случае требуется установить
MAIN/HDZONE
в ZONE Setup на MAIN (
).
!
Для компонентов приема также доступны подключения, в дополнение к подключениям HDMI (см.
Подключение проигрывателя DVD без выхода HDMI
).
!
Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор через
аудиокабели.
—
Когда телевизор и ресивер подключены через подключения HDMI, если телевизор поддерживает
функцию ARC (Реверсивный аудиосигнал) на HDMI, звучание телевизора поступает на ресивер
через терминал HDMI OUT, поэтому нет необходимости подключать аудиокабель. В таком случае,
установите ARC в HDMI Setup на ON (см.
).
После установки ARC может потребоваться некоторое время для распознавания подключенного
устройства и вывода звучания.
—
При использовании коаксиального цифрового аудиокабеля или (аналогового) аудиокабеля RCA
потребуется указать ресиверу, к какому его цифровому или аналоговому аудиовходу подключен
телевизор (см.
—
Указания по подключению и настройке телевизора, пожалуйста, смотрите в руководстве по эксплуа-
тации к телевизору.
!
Если телевизор, подключаемый с помощью HDMI, поддерживает 4K/60p, настройки вывода сигнала
4K/60p можно установить в соответствии с характеристиками телевизора. Если настройки 4K/60p меня-
ется на 4:4:4, видеоизображение может воспроизводиться неправильно, если кабель HDMI не поддер-
живает 4K/60p 4:4:4 24 bit (скорость передачи 18 Гб/с). В этом случае выберите 4:2:0 (
!
Видео 4K/60p 4:4:4 24 bit из HDMI IN 3 нельзя подавать на терминал IN 7. Используйте терминал BD
IN
, HDMI IN 1 или HDMI IN 2.
!
Терминал HDMI OUT 3 выводит видео 4K/60p 4:4:4 24 бита, когда настройка MAIN/HDZONE установ-
лена на MAIN. Если она установлена на HDZONE, видео 4K/60p 4:4:4 24 бита не выводится.
