101
Additional information /
Дополнительная информация

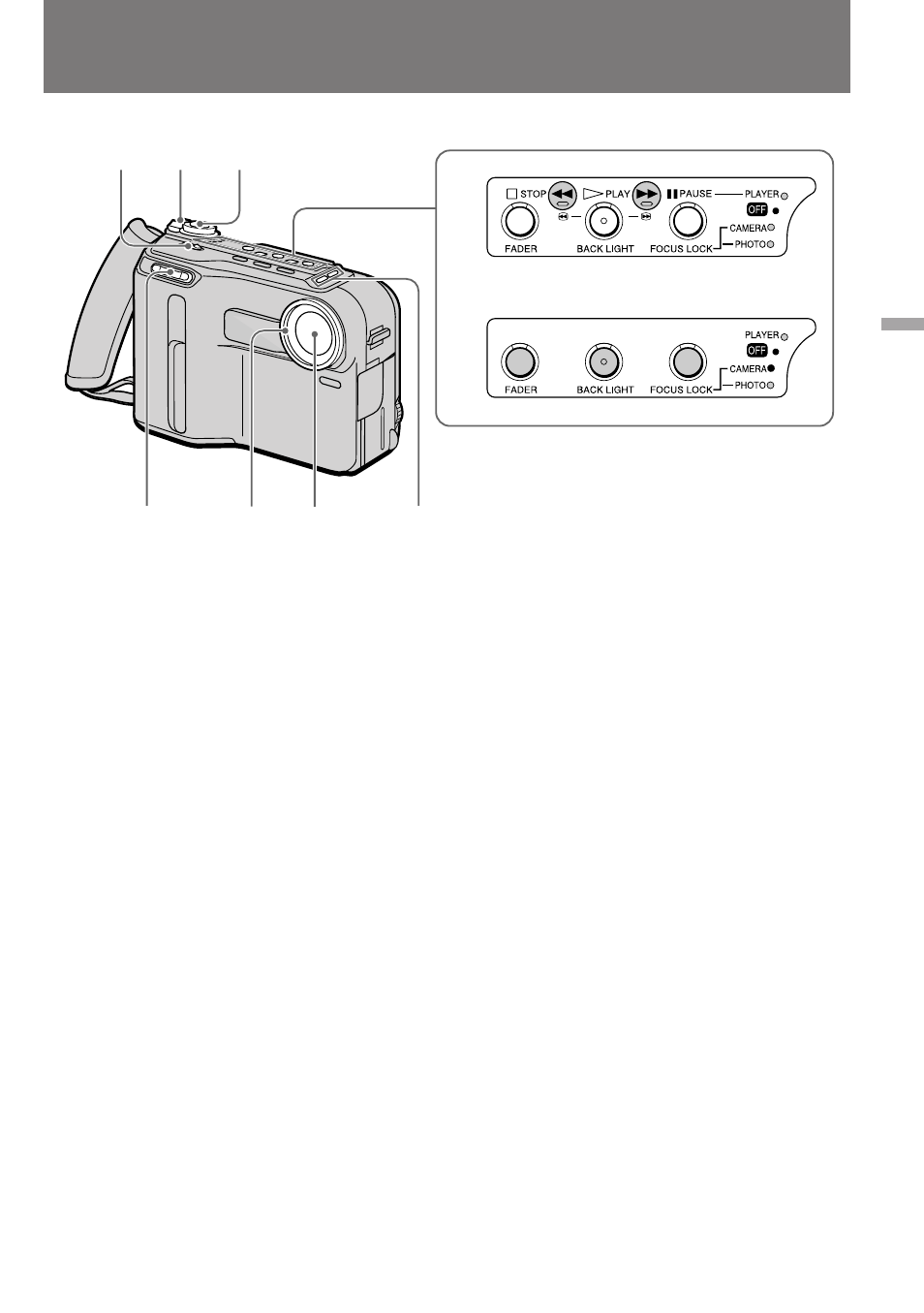

Identifying the parts
1 START/STOP MODE switch (p. 18)
2 POWER switch (p. 13, 23, 38)
3 START/STOP button (p. 13)
4 Display window for operation buttons
[a] When the POWER switch is set to
PLAYER
π
STOP (stop) button (p. 23)
0
(rewind) button (p. 23)
·
PLAY (playback) button (p. 23)
)
(fastforward) button (p. 23)
P
PAUSE (pause) button (p. 24)
[b] When the POWER switch is set to
CAMERA
FADER button (p. 35)
BACKLIGHT button (p. 37)
FOCUS LOCK button (p. 19)
5 Zoom lever (p. 17)
6 Lens ring (p. 16)
7 Lens
8 VOLUME buttons (p. 23)
[a]
[b]
4
6
7
5
1
2
3
8
1 Переключатель START/STOP MODE (стр.
18)
2 Переключатель POWER (стр. 13, 23, 38)
3 Кнопка START/STOP (стр. 13)
4 Окошко дисплея для кнопок
управления
[a] Если переключатель POWER
установлен в положение PLAYER
π
Кнопка STOP(остановка) (стр. 23)
0 Кнопка (перемотка назад)
(стр. 23)
· Кнопка PLAY
(воспроизведение) (стр. 23)
) Кнопка (перемотка вперед)
(стр. 23)
P
Кнопка PAUSE (пауза) (стр. 24)
[b] Если переключатель
POWER установлен в положение
CAMERA
Кнопка FADER (стр. 35)
Кнопка BACKLIGHT (стр. 37)
Кнопка FOCUS LOCK (стр. 19)
5 Рычаг приводного трансфокатора
(стр. 17)
6 Кольцо объектива (стр. 16)
7 Объектив
8 Кнопки VOLUME (стр. 23)
Обозначение
компонентов
