Инструкция по эксплуатации Samsung HT-H7750WM
Страница 9
9
- Pyccкий
Подключения

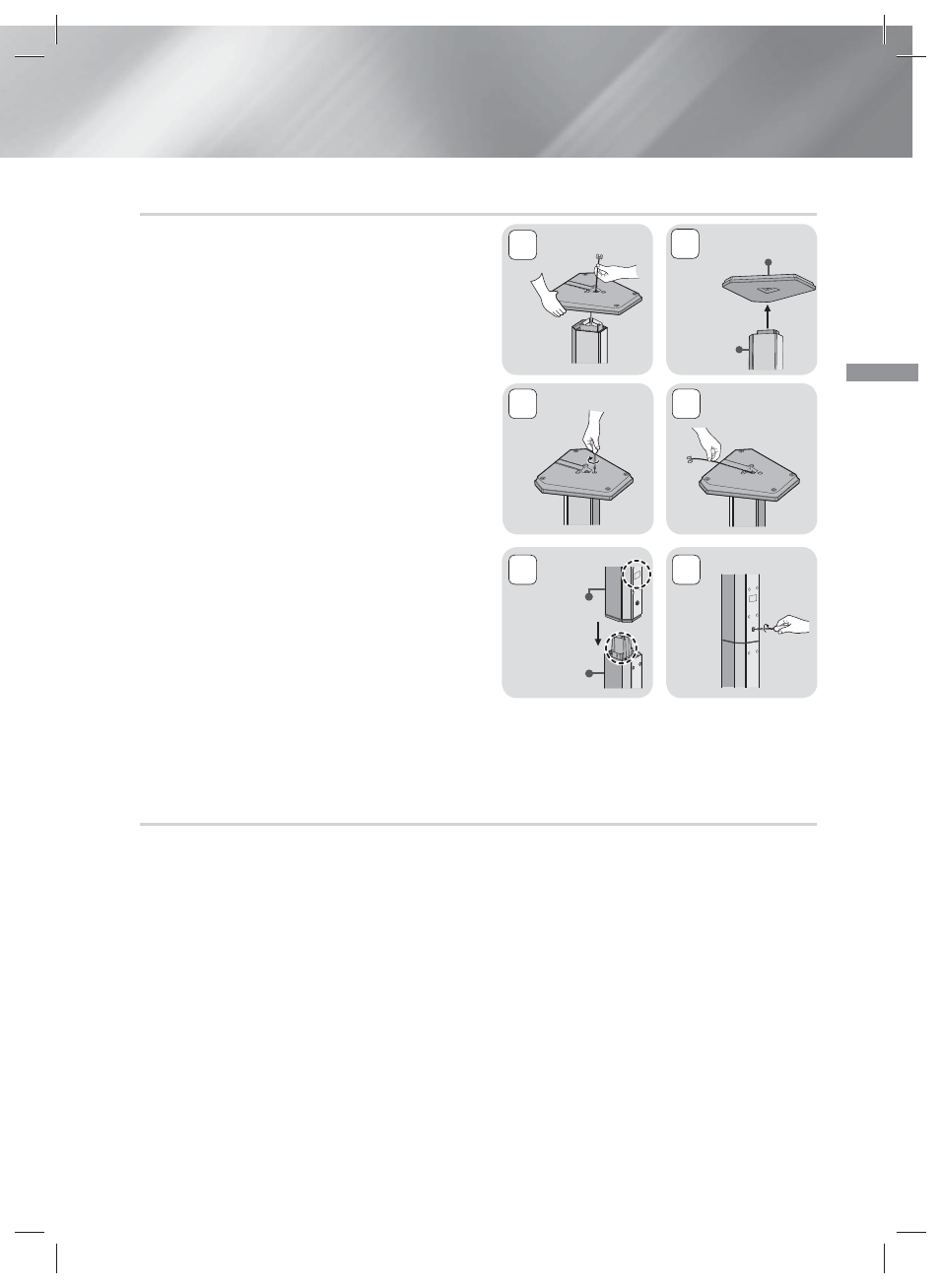

Установка громкоговорителей на высокую подставку
1. Найдите кабель громкоговорителя,
прикрепленного к подставке. Переверните
подставку и основание подставки, отсоедините
кабель громкоговорителя и пропустите его в
отверстие основания подставки.
✎
Соблюдайте осторожность при обращении с
подставкой. Она тяжелая.
2. Соедините основание подставки с нижней частью
основания.
3. Вставьте три винта 5x20 в отверстия, отмеченные
в основании подставки, и закрутите их с помощью
отвертки, как показано на рисунке.
4. Вставьте кабель громкоговорителя в гнездо в
основании подставки.
5. Совместите собранную подставку и
громкоговоритель, соблюдая метки на подставке и
громкоговорителе, как показано на рисунке.
6. Вставьте винт (5x20) в отверстие с задней стороны
громкоговорителя и закрутите с помощью
отвертки в направлении по часовой стрелке.
7. Повторите шаги с 1 по 6, чтобы собрать остальные
громкоговорители и подставки.
Подключение кабелей громкоговорителей
1. Найдите соответствующий набор кабелей для каждого громкоговорителя по цвету разъемов на
наборах кабелей и цветной метки в нижней части или на задней панели каждого громкоговорителя.
2. Подключите кабели каждого громкоговорителя к разъемам на задней панели устройства, учитывая
цвета разъемов и гнезд громкоговорителей.
1
3
5
6
4
2
Основание
подставки
Подставка
Громкоговоритель
Подставка
