9
- Українська
Підключення

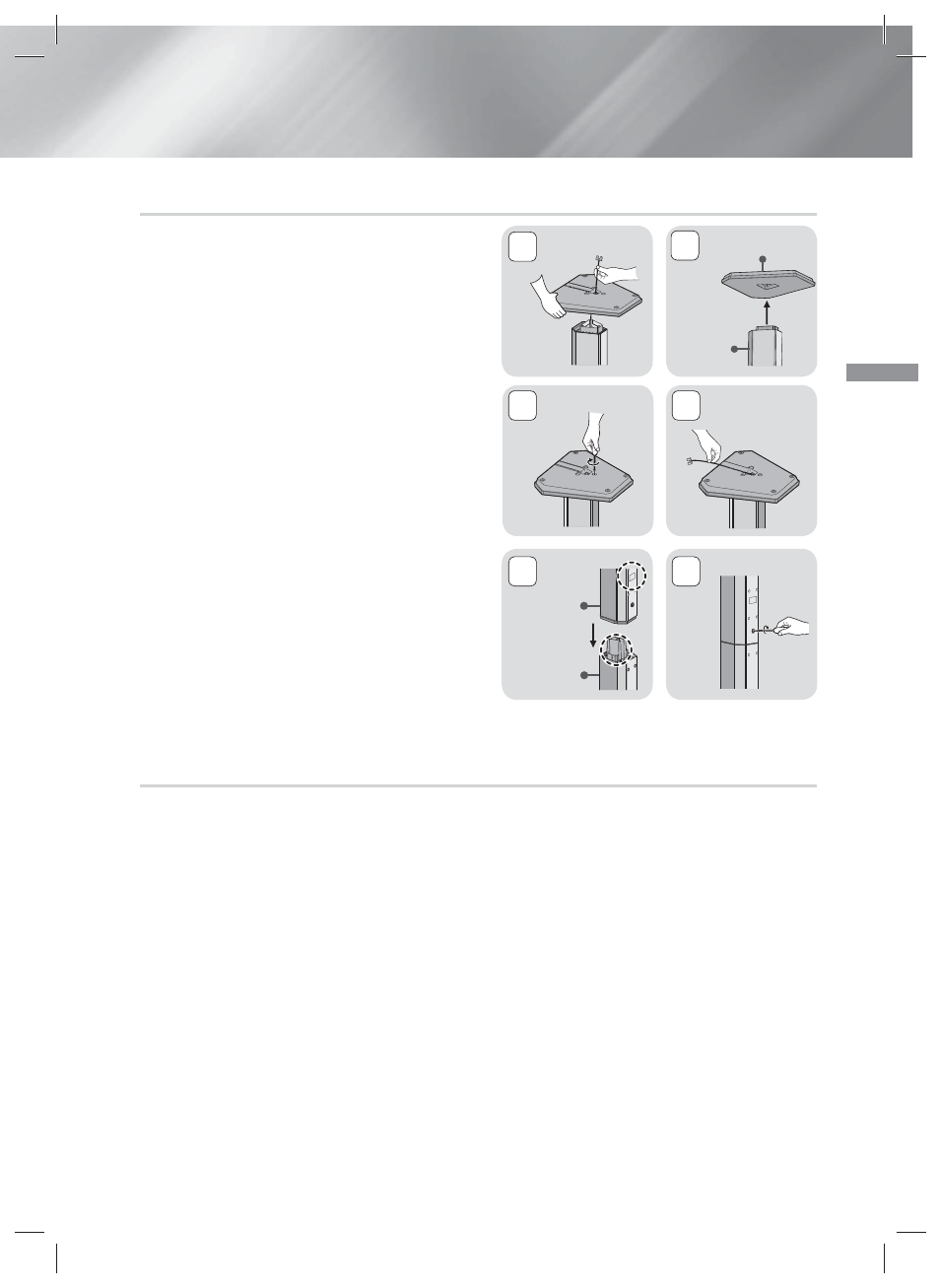

Установлення динаміків на високій підставці
1. Знайдіть кабель динаміка, який прикріплено до
підставки. Переверніть підставку з опорою й
протягніть через її отвір кабель динаміка.
✎
Поводьтеся з підставкою обережно. Вона важка.
2. З’єднайте опору з нижньою частиною підставки.
3. За допомогою викрутки вкрутіть три гвинти (5х20)
в отвори на опорі, як показано на малюнку.
4. Зафіксуйте кабель у гнізді на нижній частині опори
підставки.
5. З’єднайте підставку й динамік так, щоб
розташування відповідних міток збігалося із
зображенням.
6. За допомогою викрутки вкрутіть гвинт (5x20) в
отвір на задній панелі динаміка за годинниковою
стрілкою.
7. Повторіть кроки 1–6 з іншим динаміком і
підставкою.
Підключення кабелів динаміків
1. Кабелі слід підключати до відповідного динаміка. Колір окремого штекера кожного кабелю має
відповідати кольору наклейки на нижній або задній панелі динаміка.
2. Підключіть дроти кожного динаміка до задньої панелі пристрою так, щоб кольори штекерів динаміка й
рознімів збігалися.
1
3
5 6
4
Динамік
Підставка
Опора підставки
Підставка
2
