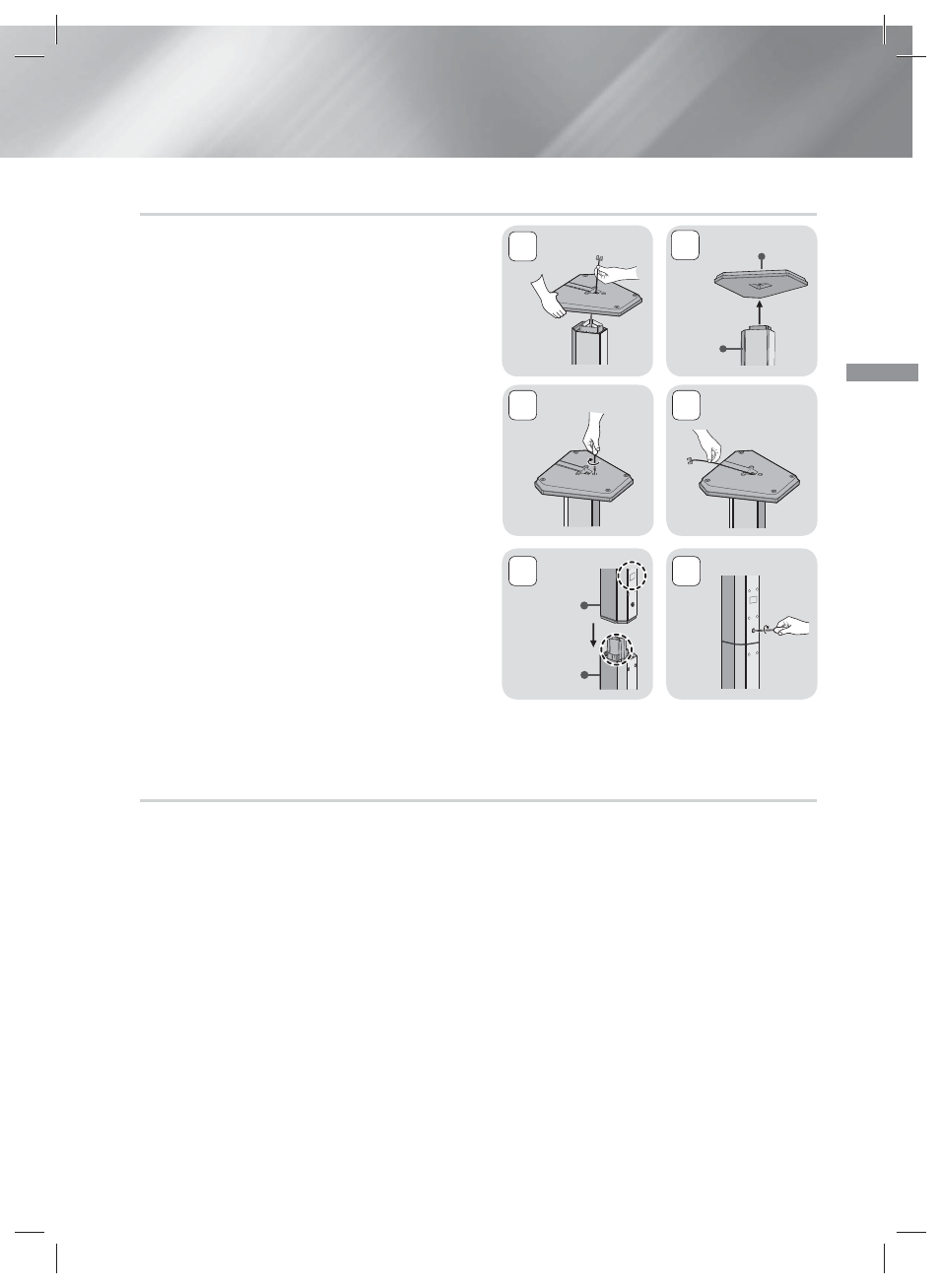

Динамиктерді биік тірекке орнату
1. Тірекке тіркелген динамик кабелін табыңыз.
Тірек пен тірек негізін төңкеріп, динамик кабелін
босатыңыз да, оны тірек негізіндегі тесік арқылы
өткізіңіз.
✎
Тіректі абайлап ұстаңыз. Ол ауыр болып келеді.
2. Тірек негізін тіректің түбіне қойыңыз.
3. Тірек негізіндегі белгіленген тесіктерге үш 5х20
бұрандаларын салып, суретте көрсетілгендей
оларды бұрауышпен бекітіңіз.
4. Динамик кабелін тірек негізінің төменгі жағындағы
ұяға орналастырыңыз.
5. Суретте көрсетілгендей тірек пен динамиктегі
белгілерді бір-біріне сәйкестендіре отырып,
жиналған тірек пен динамикті бірге қосыңыз.
6. Динамиктің артқы жағындағы тесікке бұранданы
(5x20) салып, бұрауышпен оңға қарай бұраңыз.
7. Басқа динамик пен тірек үшін 1-6 қадамдарды
қайталаңыз.
Динамик кабелінің байланыстары
1. Әр бумадағы түспен белгіленген сымды әр динамиктің түбіндегі немесе артындағы түсті жапсырмаға
сәйкестендіру арқылы динамик кабельдерінің әрбір жұбын тиісті динамикке сәйкес келтіріңіз.
2. Динамик сымының ашаларын әрбір динамиктен өнімнің артқы жағына динамик ашаларының түстерін
динамик ұяларының түстеріне сәйкестендіріп қосыңыз.
1
3
5 6
4
Динамик
Тірек
Тіректің негізі
Тірек
2
