12
- Українська
Підключення

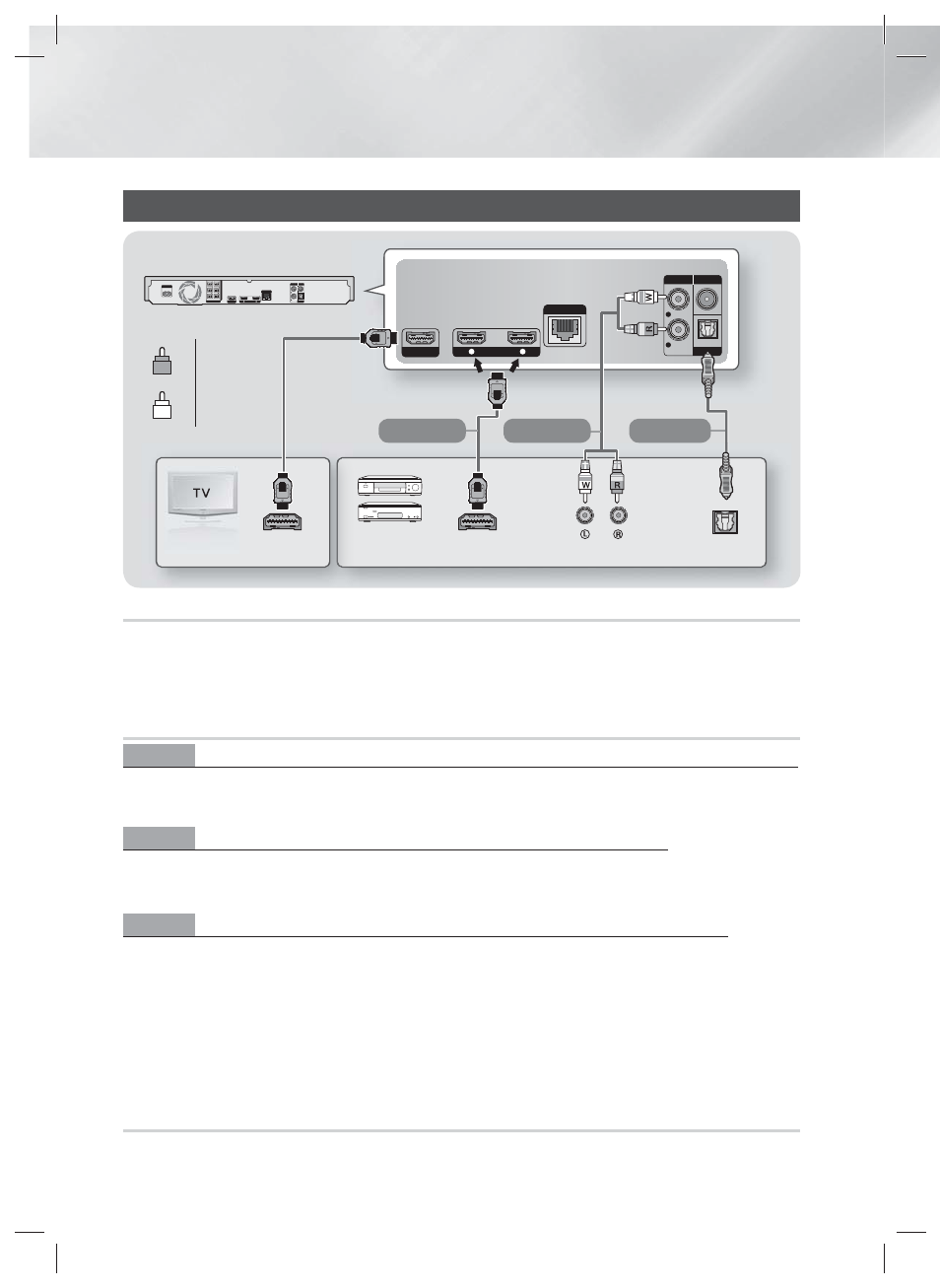

Підключення до телевізора та зовнішніх пристроїв
HDMI OUT HDMI IN 1 2
LAN
AUX IN FM ANT
OPTICAL
DIGITAL
AUDIO IN
L
R
OPTICAL OUT AUDIO OUT HDMI OUT HDMI IN
HDMI OUT HDMI IN 1 2
LAN
POWER AUX IN FM ANT
OPTICAL DIGITAL AUDIO IN
L
R SPEAKERS OUT CENTER SUBWOOFER
FRONT L FRONT R
FRONT TOP L FRONT TOP R
IMPEDANCE : 3
Ÿ
Спосіб 1 Спосіб 2 Спосіб 3
R
Червоний
W
Білий
Зовнішні
пристрої
Підключення до телевізора
Під’єднайте один кінець кабелю HDMI (не входить до комплекту поставки) до розніму HDMI OUT (ВИХІД
HDMI) на задній панелі продукту, а інший – до розніму HDMI IN (ВХІД HDMI) на телевізорі. Якщо телевізор
підтримує функцію ARC, підключивши цей кабель, ви зможете насолоджуватися звуком із динаміків
домашнього кінотеатру, дивлячись телевізор. Щоб отримати додаткові відомості, див. стор. 17 у цьому
посібнику та розділ щодо функції ARC в посібнику користувача телевізора.
Підключення до зовнішніх пристроїв
Спосіб 1. Гніздо HDMI IN: підключення до зовнішнього пристрою за допомогою кабелю HDMI
Під’єднайте один кінець кабелю HDMI (не входить до комплекту поставки) до розніму HDMI IN (ВХІД HDMI)
на задній панелі продукту, а інший – до розніму HDMI OUT (ВИХІД HDMI) на цифровому пристрої.
 Виберіть режим HDMI1 або HDMI2.
Спосіб 2. Гніздо AUX IN: підключення зовнішнього аналогового пристрою
Під’єднайте один кінець аудіокабелю RCA (не входить до комплекту поставки) до гнізда AUDIO In (Аудіовхід) на
продукті, а інший –до гнізда AUDIO Out (Аудіовихід) зовнішнього аналогового пристрою.
 Виберіть режим AUX.
• Кольори штекерів кабелів мають збігатися з кольорами гнізд входу та виходу.
Спосіб 3. Гніздо ОПТИЧНИЙ: підключення зовнішнього цифрового аудіопристрою
Використовуйте для під’єднання до домашнього кінотеатру цифрового аудіовиходу відповідного
пристрою, наприклад приймача кабельного/супутникового телебачення (приставки). Під’єднайте один
кінець цифрового оптичного кабелю (не входить до комплекту постачання) до гнізда Optical Digital Audio
Out (Цифровий оптичний аудіовхід) на продукті, а інший – до гнізда Digital Optical Out (Цифровий оптичний
вихід) на зовнішньому цифровому пристрої.
 Виберіть режим D. IN.
✎
Щоб дивитися відео з приймача кабельного/супутникового телебачення, необхідно підключити
відеовихід цього приймача безпосередньо до телевізора.
✎
У цій системі підтримуються звукові потоки з цифрових компонентів з частотами дискретизації у 32 кГц та вище.
✎
Система підтримує лише цифровий звук DTS і Dolby Digital. Звук MPEG із бітовим потоком не підтримується.
Використання підключеного зовнішнього пристрою
Щоб вибрати зовнішній пристрій після підключення, натисніть кнопку SOURCE . Після кожного натискання цієї
кнопки режими змінюються в такій послідовності: BD/DVD D. IN AUX HDMI1 HDMI2 FM BT
