12
- Pyccкий
Подключения

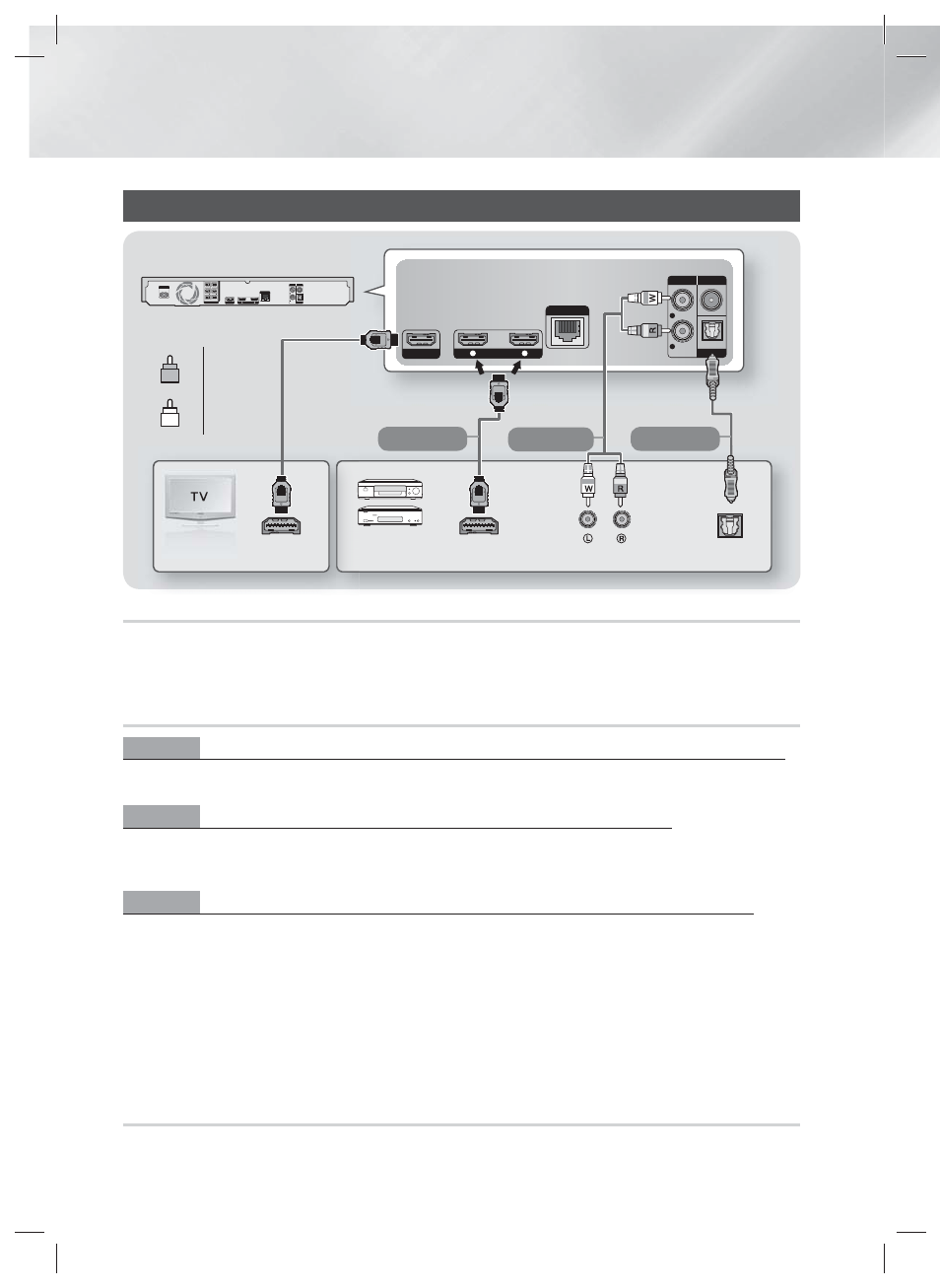

Подключение к телевизору и внешним устройствам
HDMI OUT
HDMI IN
1
2
LAN
AUX IN
FM ANT
OPTICAL
DIGITAL
AUDIO IN
L
R
OPTICAL OUT
AUDIO OUT
HDMI OUT
HDMI IN
HDMI OUT
HDMI IN
1
2
LAN
POWER
AUX IN
FM ANT
OPTICAL
DIGITAL
AUDIO IN
L
R
SPEAKERS OUT
CENTER
SUBWOOFER
FRONT
L
FRONT
R
FRONT TOP
L
FRONT TOP
R
IMPEDANCE : 3
Способ 1
Способ 3
Способ 2
R
Красный
W
Белый
Внешние
устройства
Подключение к телевизору
Подключите кабель HDMI (не входит в комплект) к разъему HDMI OUT на задней панели устройства и разъему
HDMI IN на телевизоре. Если телевизор поддерживает функцию ARC, звук телевизора можно воспроизводить
с домашнего кинотеатра только с помощью подключения данного кабеля. Подробнее см. на стр. 17 данного
руководства, а также в разделе руководства пользователя телевизора, посвященном функции ARC.
Подсоединение внешних устройств
Способ 1. Разъем HDMI IN: подключение к внешнему устройству с помощью кабеля HDMI
С помощью кабеля HDMI (не входит в комплект) соедините разъем HDMI IN на задней панели устройства с
разъемом HDMI OUT цифрового устройства.
Выберите режим HDMI1 или HDMI2.
Способ 2. Разъем AUX IN: подключение внешнего аналогового устройства
С помощью аудиокабеля RCA (не входит в комплект) подключите разъем AUDIO IN на устройстве к разъему
AUDIO OUT на внешнем аналоговом устройстве.
Выберите режим AUX.
• Убедитесь в соответствии цветовой маркировки штекеров кабелей и разъемов ввода-вывода.
Способ 3. Разъем ОПТИЧЕСКИЙ: подключение внешнего цифрового аудиоустройства
Подключение цифрового аудиовыхода устройств с цифровым сигналом, например, приемника кабельного
и спутникового телевидения (телеприставка) к домашнему кинотеатру. с помощью цифрового оптического
кабеля (не входит в комплект) подключите разъем оптического цифрового аудиовхода (Optical Digital Audio
In) на устройстве к разъему оптического цифрового аудиовыхода на внешнем цифровом устройстве.
Выберите режим D. IN.
✎
Для просмотра видео с помощью приемника кабельного/спутникового телевидения следует соединить
разъем видеовыхода данного устройства непосредственно с разъемом видеовхода телевизора.
✎
Данная система поддерживает частоты дискредитации внешних цифровых устройств 32 кГц и выше.
✎
Данная система поддерживает только аудиоформаты DTS и Dolby Digital. Аудио в формате MPEG и
формат битового потока не поддерживаются.
Выбор внешнего устройства для использования
Чтобы выбрать внешнее устройство после его подключения, нажмите кнопку
SOURCE
. При каждом
нажатии этой кнопки режим изменяется в следующем порядке: BD/DVD D. IN AUX HDMI1
HDMI2 FM BT
