3. Ввод
3.1 Переменная измерения (расстояние, уровень, объём, отражение)
Первичная переменная измерения – расстояние между контрольной точкой (как стандарт: от фланца
установленного на ёмкости) и поверхностью отражения (например: поверхность жидкости). Уровень
заполнения определяется, арифметически от введённой высоты ёмкости. Возможно, выполнение
измерения объёма, введя заранее таблицу преобразования (максимум 50 точек). Для качественной оценки
материала ёмкости или его поверхности может быть измерена сила отраженного сигнала.
3.2 Диапазон измерения [0.5... 35/ 40 м]
Минимальная высота резервуара: 0.5 м.
Максимум диапазона измерения: 40 м (дополнительно максимум 100 м, BM 70 P: 35м).
Для исполнения прибора со стержневым волноводом рекомендуется максимальный диапазон 20 м.
Используемый диапазон будет зависеть от размера антенны, отражающих свойств материала резервуара,
позиции установки и присутствия интерференционных рефлекторов (помех) (смотри раздел 6.1 и 7.5).
3.3 Мёртвая зона
Мёртвая зона – минимальное расстояние измерения между поверхностью фланца (контрольная точка) и
поверхностью среды в резервуаре.

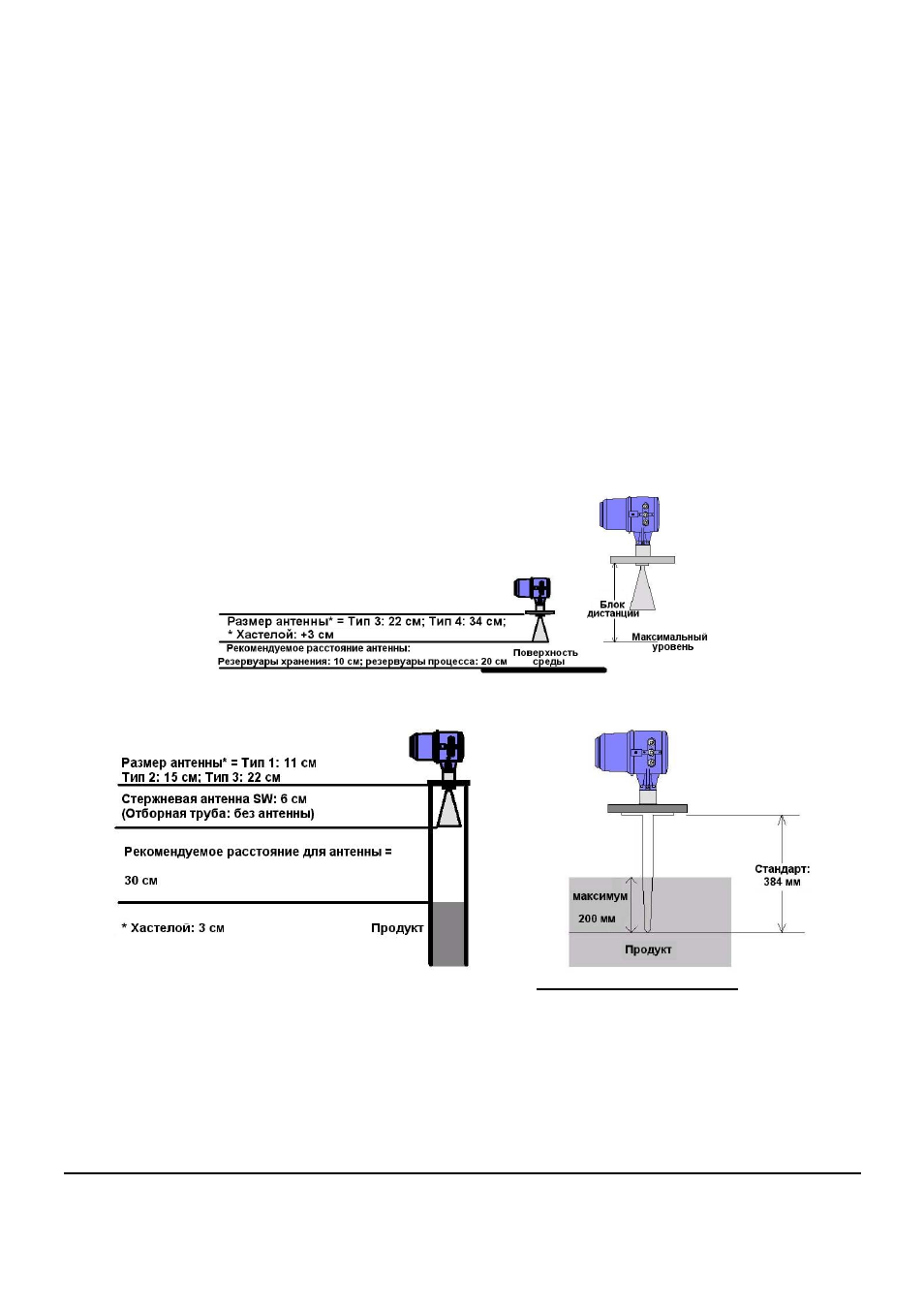

Рекомендуемые минимальные значения: смотри эскизы ниже.
Рупорная антенна не в скважине (трубе):
Обязательно нужно прибавить длину любого из используемых антенных удлинителей!
Скважина / Отборная труба: Стержневая антенна
Минимум мёртвой зоны =
Стандартное: 184 мм
Нормальная: длина стержня – 200 мм
3.4 Работа за диапазоном измерения
Если превышен уровень диапазона измерения (включая полное затопление), то сигнал измеренного
значения удерживается на уровне мёртвой зоны (смотри раздел 8.6.14).
Если значение измерения снижается ниже уровня диапазона, то сигнал на выходе останется на уровне
нижнего предела диапазона измерения (расстояние = высоте резервуара).
