8.5 Примеры конфигурации

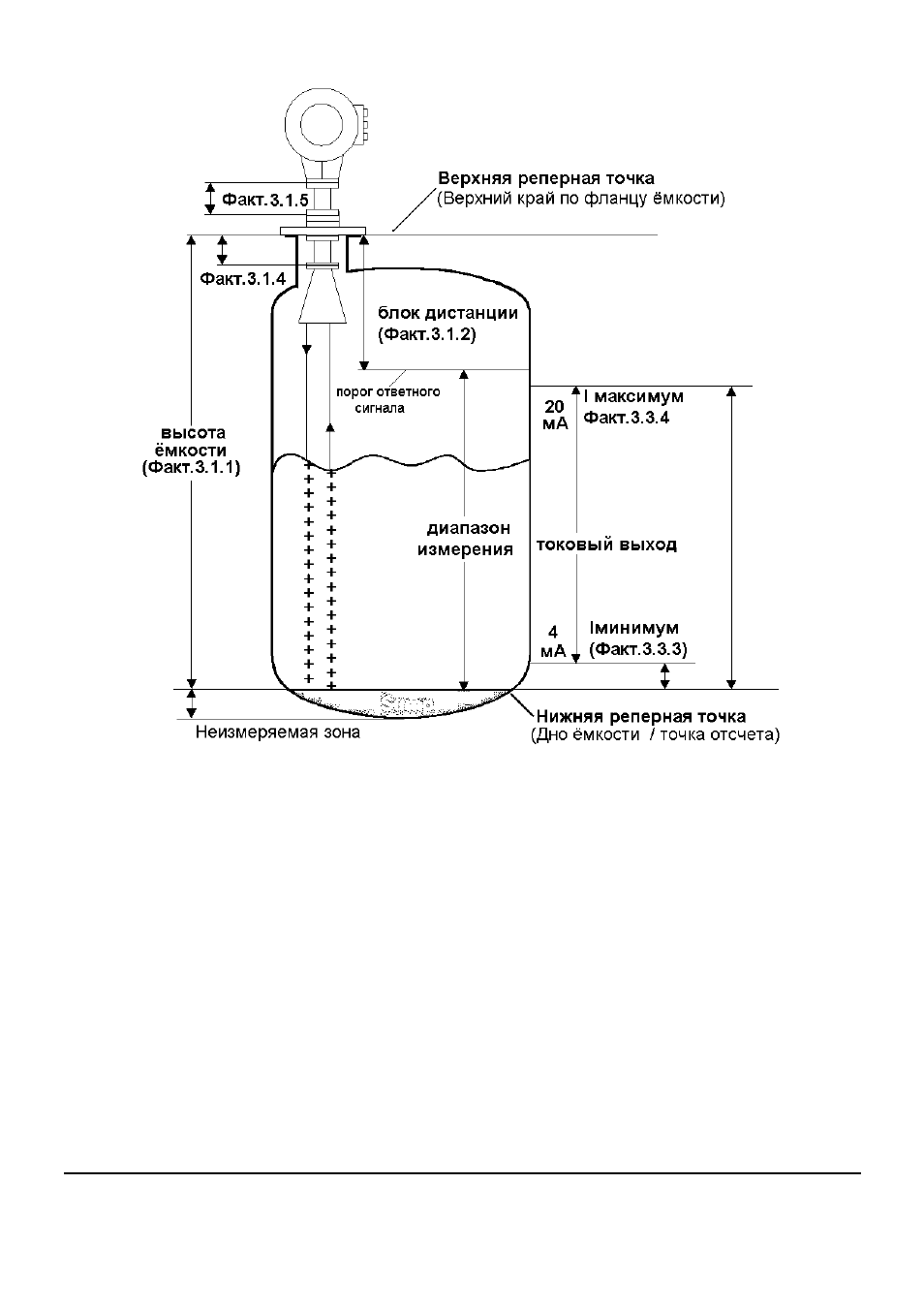

8.5.1 Измерение уровня (пример)
Высота ёмкости (Факт. 3.1.1):
6.00 м
Антенный удлинитель
(Факт. 3.1.4):
0.20 м
Мёртвая зона (Факт. 3.1.2):
0.70 м
Порог отсечки или максимальный измеряемый уровень = 5.30 м (отсчитывается от нижней точки измерения)
= Высота ёмкости - мёртвая зона
(Факт. 3.1.1) (Факт. 3.1.2)
= 6.00 м – 0.70 м
Токовый выход
Функция I (Факт. 3. 3. 1):
LEVEL /Уровень/
Range I (Факт. 3.3.2):
4 – 20 мА
Значение шкалы 4мА (Факт. 3.3.3):
0.00 м соответствует 4 мА
Значение шкалы 20мА (Факт. 3.3.4): 5.00 м, соответствует 20мА
Выходной
переключатель
Функция
S (Факт. 3. 6. 1):
LEVEL /Уровень/
Тип
S (Факт. 3.6.2):
LOW /Низкий/ (Ниже порога)
Порог (Факт. 3.6.3):
5.00 м
Гистерезис
(Факт. 3.6.4)
0.10 м
Дисплей
Функции Дисплея (Факт. 3. 2. 1):
LEVEL /Уровень/
Единицы длины (Факт. 3.2.2):
м (метры)
Обратите
внимание
Дисплей и выходы могут использоваться для разных переменных измерения, например: дисплей
отображает преобразование, токовый выход I уровень, а релейный выход S сообщения об
ошибках.
Значение для вычисления 20 мА не должно быть больше чем порог ответного сигнала.
