KROHNE BM 70 A/ P Инструкция по установке и эксплуатации Страница: 28
07/2000

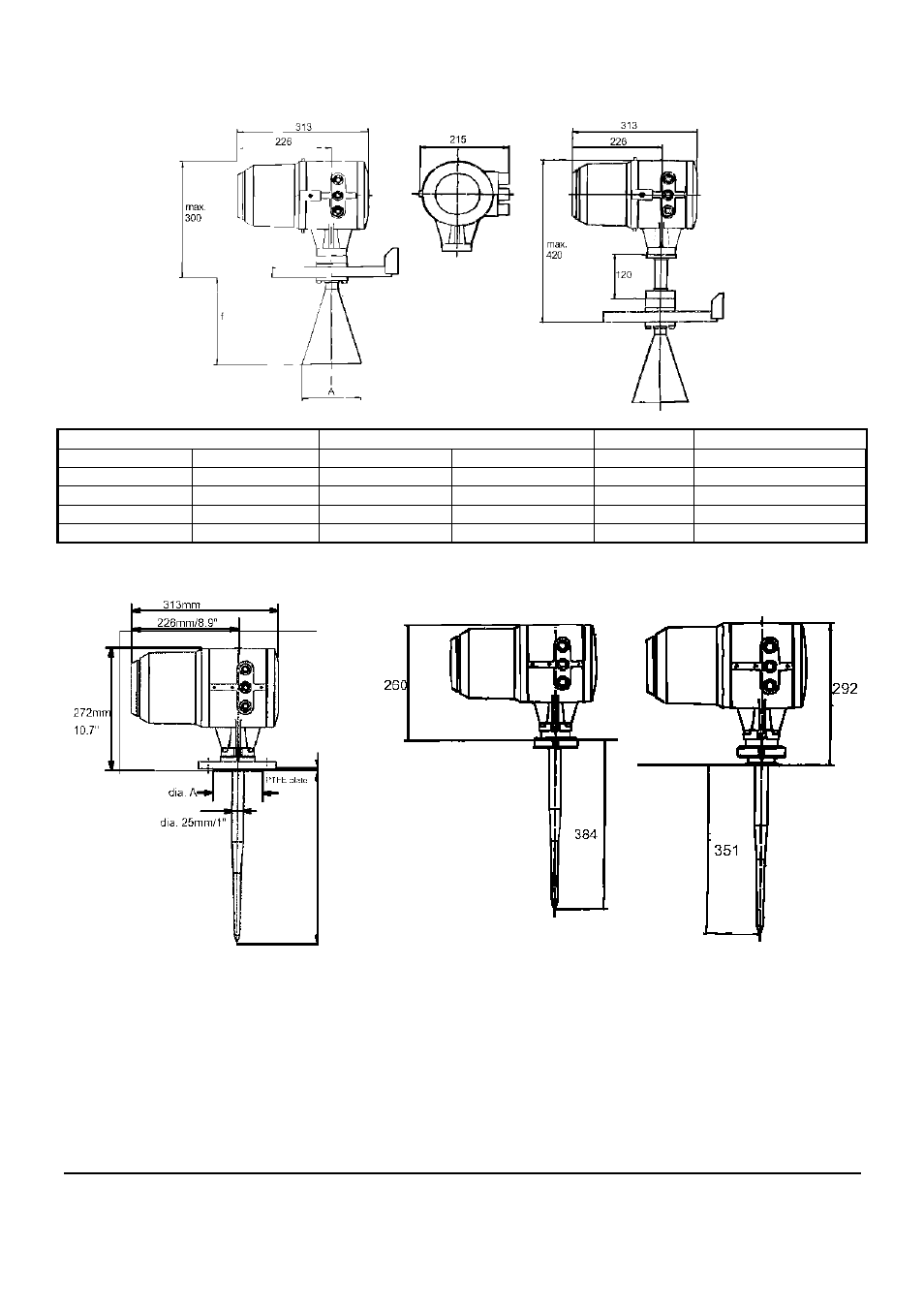

7.2 Размеры
Основная версия:
Высокотемпературная версия:
Метрические размеры
Стандартная антенна
Длина *
Вес
DN мм ANSI Тип
диаметр A в мм f
в мм
Кг
80 3" 1 80
110 17
100 4" 2 100
149 18
150 6" 3 140
223 23
200 8" 4 200
335 30
* Хастелой: + 30 мм
может применяться без уведомления
Стержневой волновод с гигиеническими соединителями:
(DIN11851 «молочный»)
(с адаптером для Tri-Зажима)
Стержневой волновод:
Длина L:
Стандарт: 384 мм
Выбор: 500 ... 1000 мм
Тип SW: 60мм
Выбора:
Tri- Зажимают 2 ", 3 ", 4 "
SMS 51мм, 63мм, 76мм
DIN11851 (молочный) DN50, DN65, DN80
Размер фланцев
диаметр A [мм]
Вес [кг]
DN 50 / ANSI 2"
100
16
ANSI 3"
127
17
DN 80
138
17
DN 100 / ANSI 4"
158
18
DN 150 / ANSI 6"
216
23
