Инструкция по эксплуатации KROHNE BM 70 A_P RU
Страница 18
KROHNE BM 70 A/ P Инструкция по установке и эксплуатации Страница: 18
07/2000

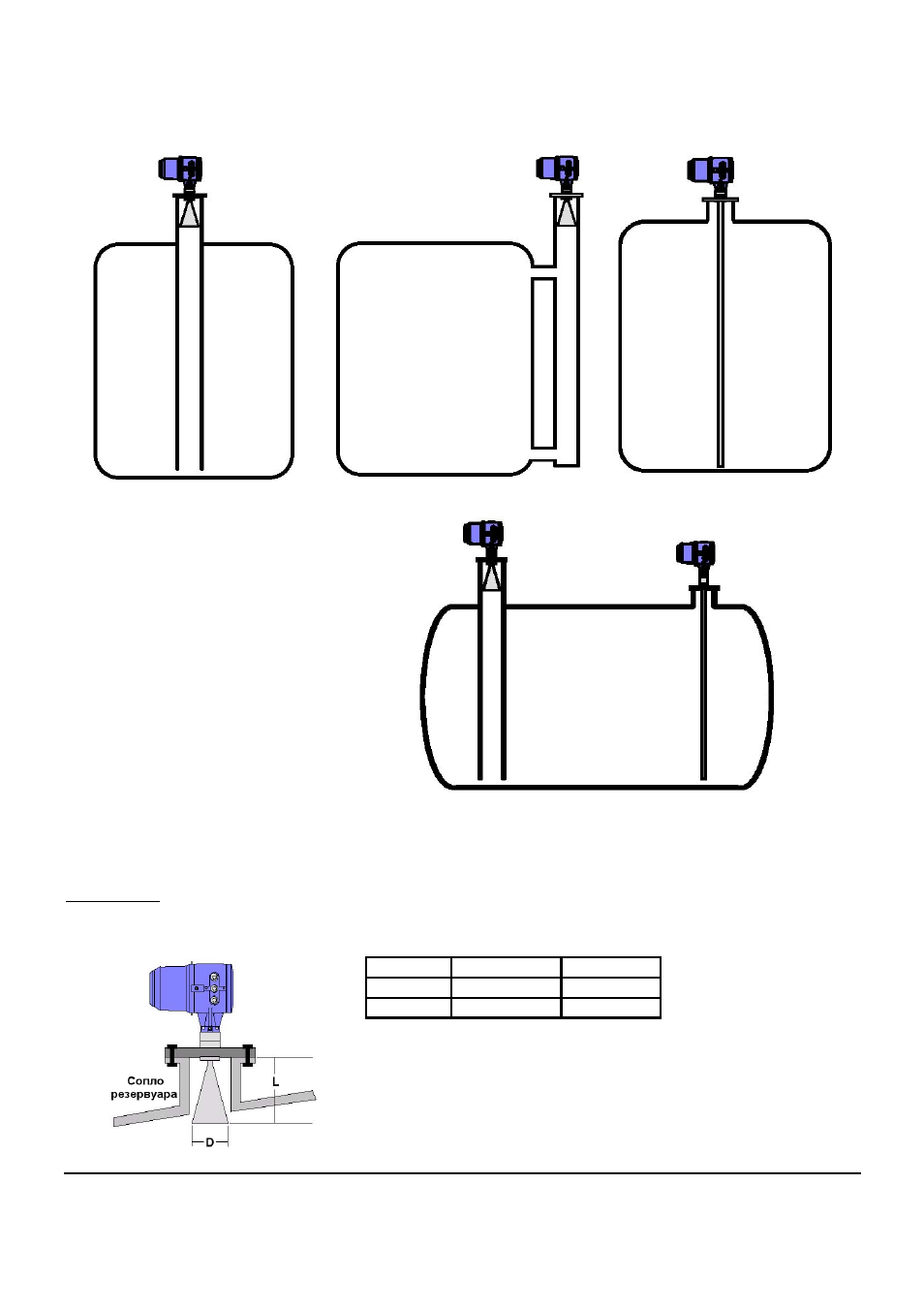

B) В трубе или Волновод
Прибор с антенной типа в трубе или волновод могут быть установлен в любом положении на ёмкости.
(Для схемы проекта: смотри также раздел 6.1.4; для расстояния мёртвой зоны: смотри раздел 3.3).
В трубе
В отборной трубе
BM 70 Волновод
В трубе или Волновод настоятельно
рекомендуются для горизонтальных
цилиндрических резервуаров (чтобы
избежать многократных отражений):
6.1.3 Установка на люке ёмкости
A) Рупорная антенна
Такой прибор должен быть установлен на ёмкости, насколько возможно горизонтально (отклонение
≤ ± 2°).
Исключение: если поверхность среды не горизонтальна, (например специальные материалы) фланец
может быть выровнен грубо параллельно среде.
Антенна должна проецировать луч из люка:
Антенна
Диаметр D
Длина
L
Тип 4
200 мм 335
мм *
Тип 3
140 мм 223
мм *
*
Хастелой: +
30
мм
(Может изменяться без уведомления)
