KROHNE BM 70 A/ P Инструкция по установке и эксплуатации Страница: 30
07/2000
7.5 Выбор типа и размера антенны
BM 70 А рекомендуется для оптимального измерения в используемом диапазоне и разработан, чтобы
минимизировать потенциальные проблемы. Если рекомендуемая антенна не устраивает, то может быть
поставлена любая другое исполнение прибора.
Антенны типа 1 и 2, должны использоваться только в скважинах (трубах).
Для BM 70 P всегда устанавливается антенна типа 4, или она рекомендуется для скважин диаметром > 100
мм.

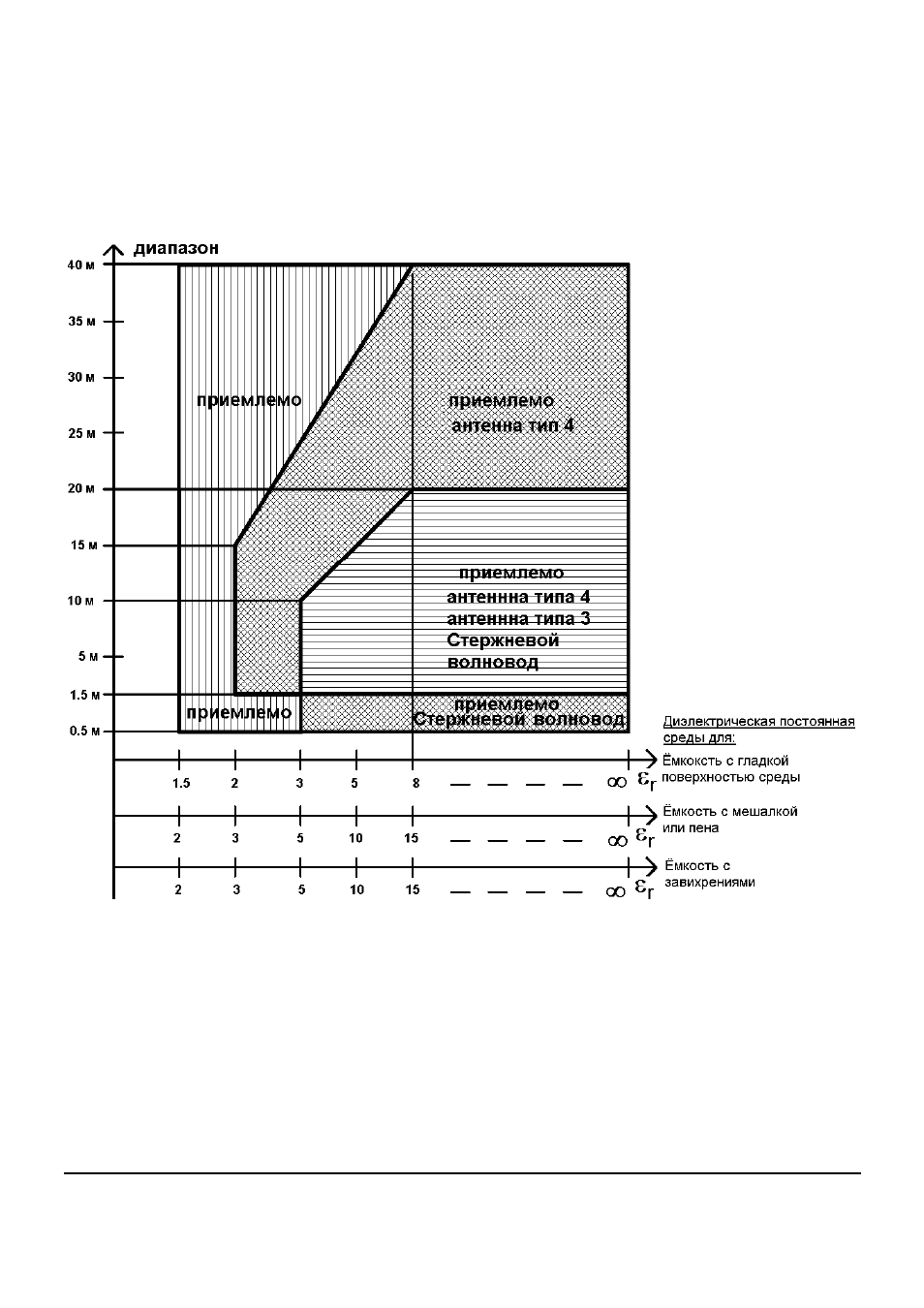

Как использовать диаграмму:
• Определите следующие параметры применения:
a)
Высота ёмкости или максимум диапазон измерения / расстояние (например = 15м)
b)
Тип ёмкости (один из трех указанных типов, например технологическая ёмкость)
c)
Относительная диэлектрическая проницаемость среды (например,
ε
r
=5)
• Найдите относительную диэлектрическую проницаемость на нужной горизонтальной оси (например, 5
на средней оси)
• Проведите линию до требуемой высоты ёмкости = вертикальная ось (например, 15 м)
• Окончание линии определяет диапазон применения. Текст, содержащийся в этой области, указывает на
необходимый тип антенны (в нашем примере: скважина или Тип 4).
