По возможности поверхности шарового клапана (если установлен) и
переходников для трубы должны быть обработанными.
• Не возможно измерять уровень ниже конца трубы.
• Чтобы гарантировать выравнивание давления, сделайте одно или два
небольших отверстия выше максимального уровня.
• Если необходимо, просверлите несколько отверстий по всей длине трубы.

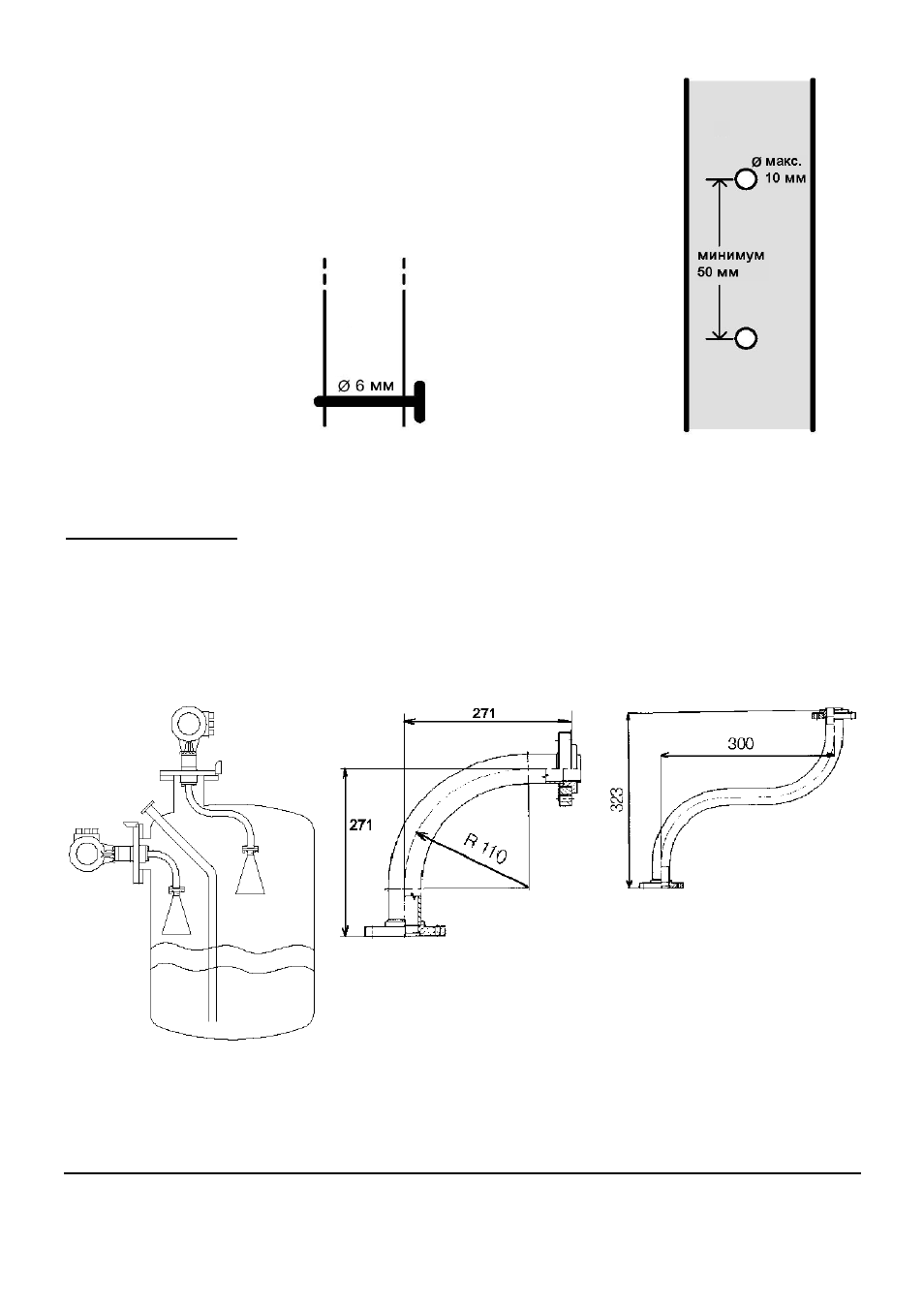

Отверстия должны быть, как можно меньшего размера и разнесены подальше
друг от друга (Рекомендация: смотри рисунок справа).
• Желательно установить контрольную точку в конце трубы в форме тяги или
винта диаметром приблизительно 6 мм. Смотри рисунок ниже.
6.1.5 Волновод
«Волновод» – трубка с внешним диаметром 30 мм и внутренним диаметром 25 мм, которая прикручивается
торцом к фланцу BM 70 (таким же образом, как и антенный удлинитель). Он работает как в трубе, так и для
чистых сред. Волновод не работает в соединении с BM 70 P, поскольку не обеспечивает высокую точность
измерения.
Максимальная длина:
Ex:
максимум 3 м. (кроме исполнения из тантала: максимум 1 м)
Non – Ex:
До 3 м. без дополнительной поддержки
Трубы длинной более чем 3 м должны быть зафиксированы в двух точках.
6.1.6 Изогнутые антенные удлинители
Для особенно трудных эксплуатационных режимов поставляются прямоугольные и S-образные удлинители.
Такие удлинители могут использоваться в случаях, где антенна подвергается особенно высоким
температурам и где имеются проблемы расположением, (например, расположение антенны далеко от
центра симметрии; боковая установка преобразователя сигнала).
Стандартные размеры (другие по запросу):
