KROHNE BM 70 A/ P Инструкция по установке и эксплуатации Страница: 16
07/2000
6. Режимы эксплуатации
Взрывобезопасные системы
•
BM70 A/P сертифицирован на соответствии с Европейским Стандартом для использования в
взрывоопасных Зонах 0, 1 и 2 (прибор со стержневой антенной: Зона 1 и 2 PTB, Зона 0 SEV).
• BM70 A/P допущен для использования в запылённой среде Зон 10 и 11.
• BM70 A/P имеет FM (Factor Mutual) для КЛАССА I, ОТДЕЛЕНИЕ 1, ГРУППЫ B, C, D; КЛАСС II/III,
ОТДЕЛЕНИЕ 1, ГРУППЫ E, F, G.
• Вся информации приведена на шильде прибора и в прилагаемых сертификатах соответствия.
• При выполнении установки, демонтирования прибора или при подключении к электросети в
опасной области, проверьте, чтобы выполнялось соответствующее подключение и все инструкции по
установке, например как указано в VDE 0165.
• При обычных проверках, требуемых на системах, используемых в опасных областях (поддержание
системы в хорошем рабочем состоянии), «взрывозащищенный корпус» (увеличенный корпус
преобразователя сигнала) должен также быть осмотрен визуально на наличие признаков внешнего
повреждения и коррозии.
• Перед открытием «взрывозащищенного корпуса» (например для осмотра внутренних частей или
для ремонта) при расположении его в опасной зоне проверьте: – чтобы радиоволновой уровнемер
BM70 A/P был отсоединен от напряжения питания, а затем обязательно выждать не менее 10 минут, –
чтобы в данной зоне не было никакой опасности взрыва (свободное распространяющийся газ!).
Меры Предосторожности
• Оперативное управление через кнопки: электробезопасность обеспечивается заземлением,
оперативное управление кнопками (расположены ниже дисплея) может только быть выполняться
сервисным персоналом для обслуживания и ремонтных работ, ни коем случае, если имеется риск
взрыва!
• Температура среды: корпус преобразователя сигнала, в чрезвычайных условиях окружающей среды,
может нагреваться до температуры больше чем 70
°C!
6.1 Условия установки
Обратитесь к разделу 7.5 для выбора оптимального типа антенны

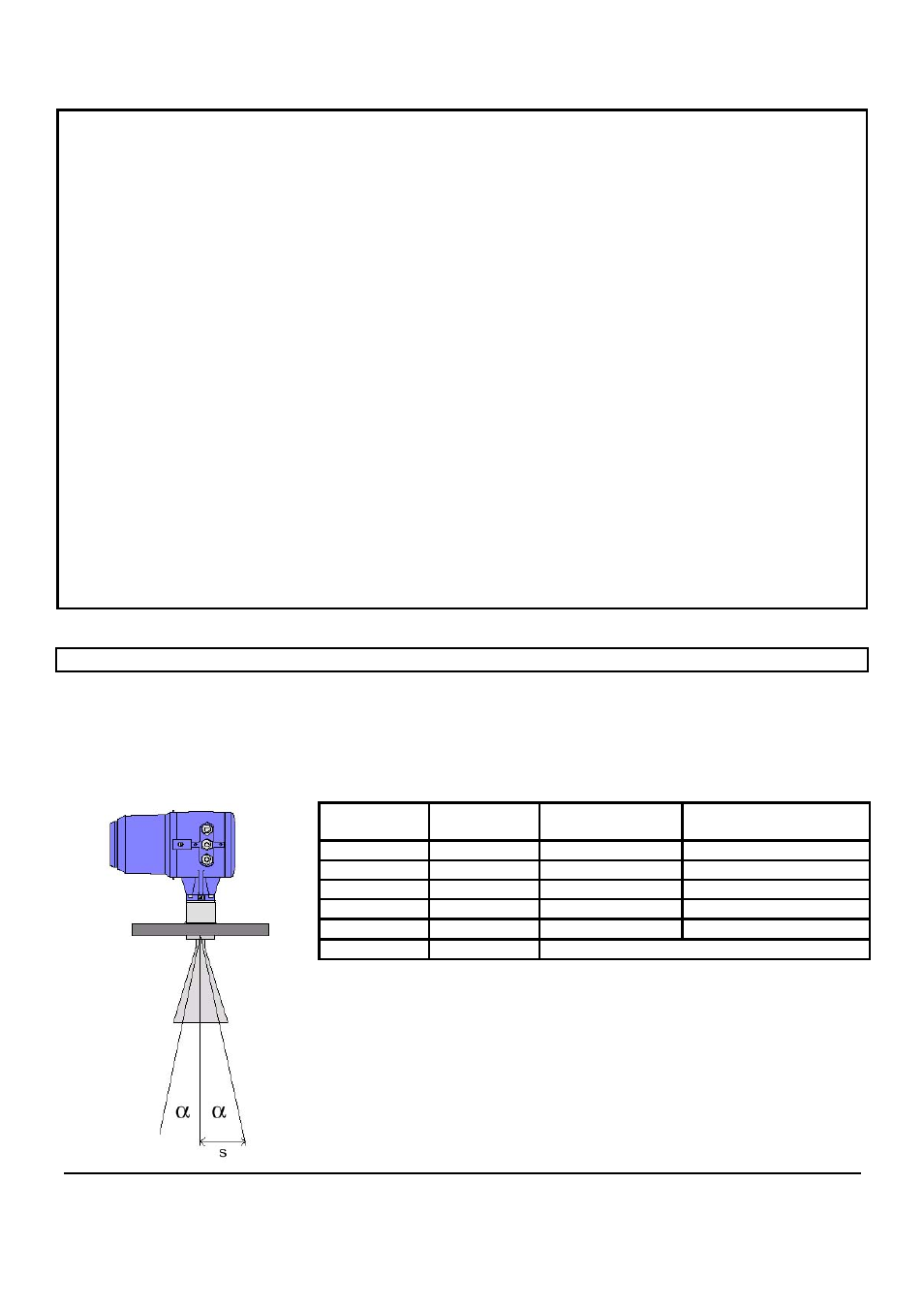

6.1.1 Угол передачи (диаграмма направленности)
Угол передачи определяется как угол к вертикали, в котором плотность энергии радарных волн принимает
половину значения максимальной мощности (ширина диаграммы направленности по уровню половинной
мощности):
Тип
Антенны
Диаметр
Угол Передачи
α Расширение лепестка
s на расстоянии метра
Тип 4
200 мм 6
10
см
Тип 3
140 мм 8
14
см
Тип 2*
100 мм 12*
22
см
Тип 1*
80 мм 16*
30
см
Стержневая
25 мм 9
16
см
В трубе
25 – 200 мм Распространение только внутри трубы
* Если используются только в трубе, то данный угол передачи
применяется к распространению «на открытом воздухе»,
например без направляющей трубы.
