KROHNE BM 70 A/ P Инструкция по установке и эксплуатации Страница: 45 07/2000

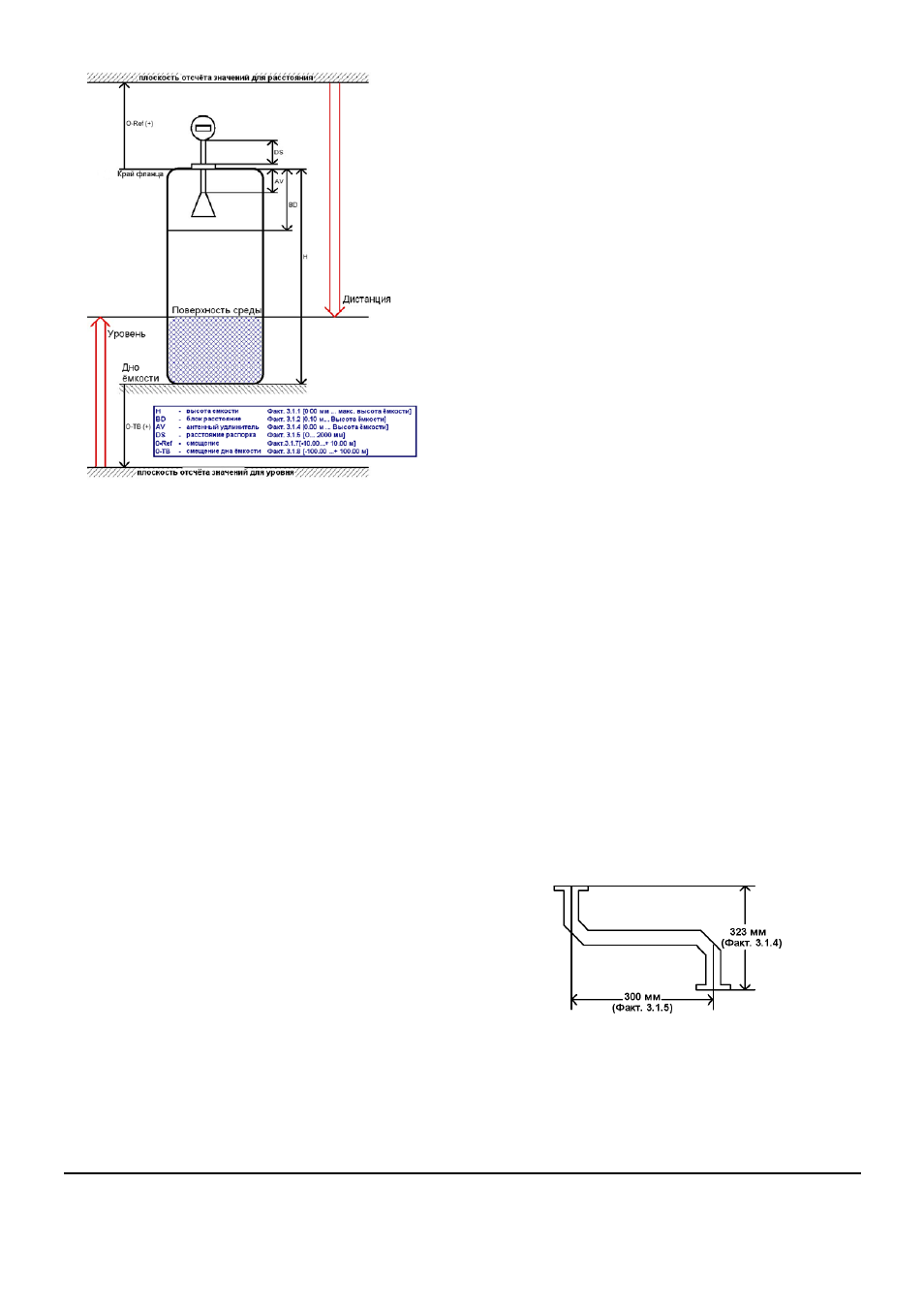

8.6.2 Высота ёмкости
Факт. 3.1.1 TANKHEIGHT
• Ввод высоты ёмкости для BM 70 A/P:
Расстояние между верхним краем ёмкости и
наиболее нижней точкой.
• Наиболее низкая точка – это та «точка» в
ёмкости, от которой отражаются
электромагнитные волны излучаемые BM70 A/P.
Это может быть дно ёмкости (симметричная
ёмкость с плоским дном) или негоризонтальная
часть дна (например, ёмкость с закруглённым
дном) или дополнительной технологической
пластиной. BM70 A/P не может измерять ниже
этой наиболее нижней точки (обычно «остаток»
остаётся в ёмкости, смотри рисунок в разделе
8.5).
• Выбор единиц смотри раздел 8.6.1.
• Диапазон установки для высоты ёмкости BM 70
(стандарт):
• 50 – 40.00 м
• 0050 – 4000 см
• 00500 – 40000 мм
Для BM70 P: максимум 35м
• В зависимости от исполнения, также можно
установить верхний предел для высоты ёмкости
(например, при Волноводе: 20м). Максимум
может быть увеличен в сервисной службе
фирмы Krohne до 100 м. (Только для BM70)
• Установка высоты ёмкости – это одновременно
верхний предел диапазона установки для
следующих функций:
– Мёртвая зона, Факт. 3.1.2
– Антенный удлинитель, Факт. 3.1.4
– Гистерезис, переключатель выхода, Факт.
3.6.4
• Если высота ёмкости изменена до величины
больше чем 30 м, то нужно ввести новый спектр
пустой ёмкости, смотри раздел 8.6.12. (Не
применяется к BM 70P).
8.6.3 Мёртвая зона, тип антенны и
удлинитель
Факт. 3.1.2 BLOCKDIST
• Затвердевшие остатки или налипания на
антенну, могут вызывать не правильные
измерения непосредственно ниже антенны.
Функция «мёртвая зона» используется, для
ввода зоны ниже фланца, где измерения не
выполняются.
• Сигналы в пределах мёртвой зоны
подавляются; повышение уровня выше этого
предела заканчивает измерение, крайняя точка
измерения = мёртвая зона, Факт. 3.5.6 BD-
DETECT = ON.
• Диапазон установки: в Факт. 3.1.1 TANKHEIGHT.
• Рекомендуемый минимум (смотри раздел 3.3):
– для «Стрежневого волновода»: 200мм
– для «Стрежневого волновода SW»: + 300мм
– все остальные исполнения по ёмкости
хранения: удлинитель + длина антенны
+100мм
– все остальные исполнения по ёмкости
процесса: удлинитель + антенна + 200мм
Факт. 3.1.3 ANTENNA
• Все остальные исполнения по ёмкости
• STANDARD (все приборы включая «Стрежневой
волновод SW» но без «Стрежневой волновод»)
• WAVESTICK (без «Стрежневой волновод SW»)
• BM 70 P: возможно только STANDARD.
Факт. 3.1.4 ANT. EXTENS.
Длина антенного удлинителя по изготовителю.
• Единицы и диапазон установки: также как Факт.
3.1.1 TANKHEIGHT.
Эта установка может быть изменена только на
более длинный или более короткий антенный
удлинитель. Иначе возможны неверные измерения,
потому что BM70 A/P учитывает эту длину при
измерении. После замены любого антенного
удлинителя, запишите новый спектр пустой ёмкости,
смотри раздел 8.6.12. При использовании
изогнутого удлинителя должна вводиться только
вертикальная составляющая (вертикальное
смещение).
Пример (Удлинитель S-формы): Факт.3.1.4 = 323 мм.
8.6.4 Распорка
Факт. 3.1.5 DIST. PIECE
Длина любой поставляемой распорки выше фланца
установки.
• Диапазон установки: 0 ... 2000 мм
• Значение по умолчанию: 0 мм
Для высокотемпературной версии фланцевой
системы нужно ввести величина 120 мм.
