4.4 HART® коммуникации
Коммуникационный протокол HART ®, соответствует ROSEMOUNT Standard, и может использоваться с
BM70 A/P.
Подключение к электропитанию: смотри раздел 7.8.

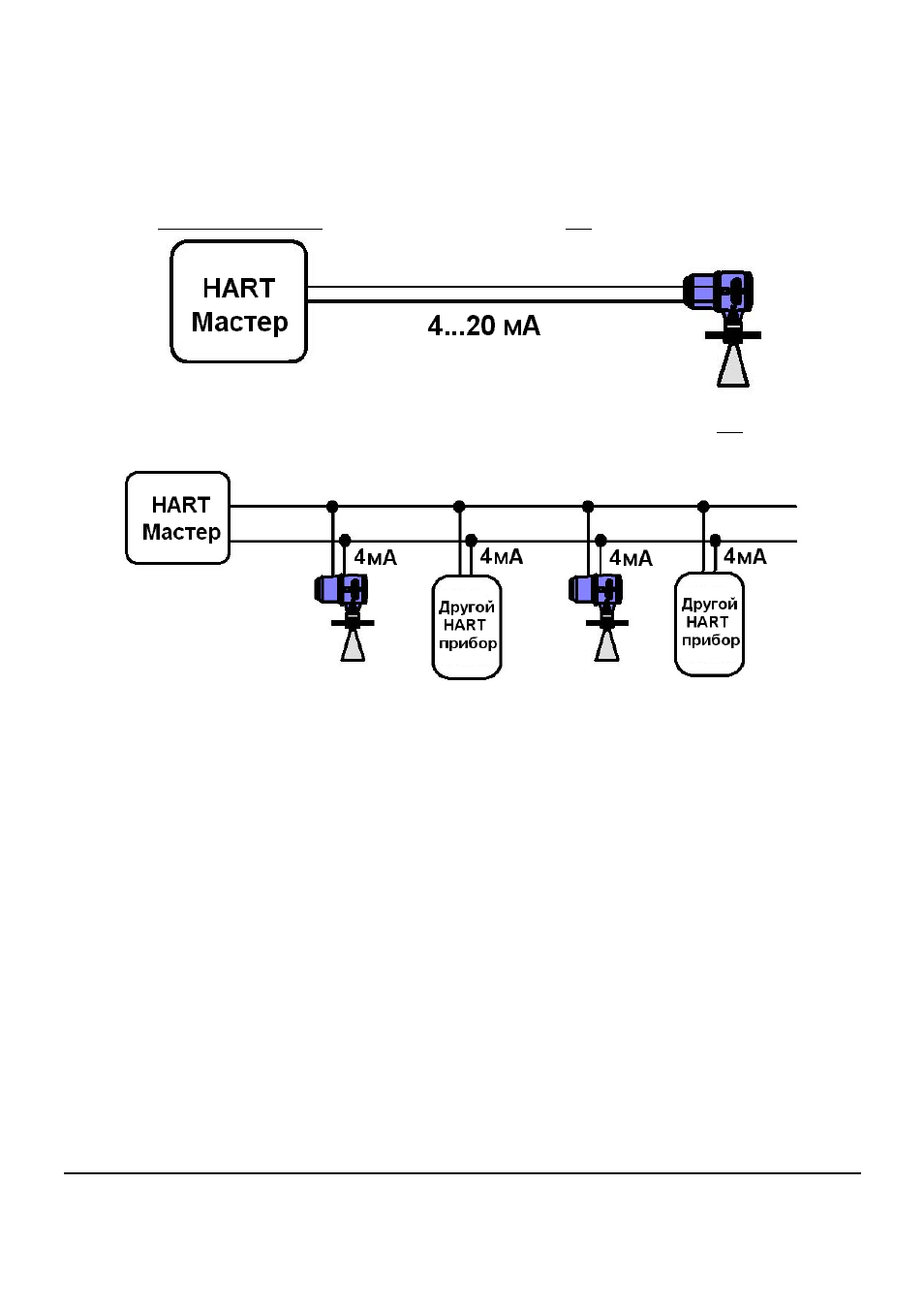

Имеются два пути использования HART® коммуникаций:
а) Соединения точка – к – точке определяет связь между BM 70 A/ P и основным HART® оборудованием.
BM70 A/P может использоваться с токовым выходом Ех–i HART® или с токовым выходом Ех–е HART®.
б) Многоточечное соединение до 15 устройств (BM 70, BM 70A/P или других HART® приборов),
параллельно по 2–проводной шине: BM70 A/P обычно используется с токовым выходом Ex-i, но также
может использоваться токовый выход Ex-e(в обоих случаях на выходе фиксированное значение тока в 4
мА.)
4.5 Токовый выход (не – подключенный)
Функция
Уровень, расстояние, объём (через таблицу преобразования)
или отражение, и идентификация ошибки
Ток
4 – 20 мА; без или с сообщением об ошибках (2 мА и 22 мА)
Точность / линейность
0.3 % (относительно 20 мА; при T=20
°C, 100 Ом нагрузки
номинальном питающем напряжении)
Температурный дрейф
≤ 200 ppm/K (обычно 70 ppm/K)
Сопротивление нагрузки
≤ 250 Ом
Зависимость от сопротивления нагрузки
≤ 0.1 % (относительно 20 мА для R
B
= 0... 250
Ω)
Зависимость от питания
≤ 0.1 % (относительно 20 мА для U
B
в допускаемых пределах)
Взрывозащищённая версия: Ex–e
Когда используется как выход для переключений (дискретный выход):
Функция
предельный переключатель, сигнализация или сообщение об ошибках
Низкое состояние
ток < 2 мА
Высокое состояние
ток = 22 мА (при нагрузке
≤ 250 Ω)
Напряжение без нагрузки
≤ 18 V
4.6 Цифровой интерфейс RS 485
Интерфейс – RS 485 которая позволяет осуществлять двухстороннюю связь (полудуплексная работа) с
радиоволновым уровнемером BM 70 A/P. После посылки компьютером запроса, BM 70 A/P передает в
ответ: уровень, расстояние; объём (через таблицу преобразования), отражение, регулировочные
параметры и состояние. Используя ПК (персональный компьютер) можно конфигурировать любой BM 70
A/P через этот интерфейс (необходим преобразователь RS485/RS232) посредством программы PC–САТ.
Максимальная длина кабеля, без усилителя, равна 2000 м.
