KROHNE BM 70 A/ P Инструкция по установке и эксплуатации Страница: 11
07/2000
Скорость передачи:
от 1200 до 38400 бод
Адрес:
от 0 до 255
Протокол:
Krohne Protocol, HART®, Modbus RTU (ещё не включенный в V. 3.01/ 3.00/ 4.00)
Дополнительная информация: смотри указания «BM 70 A/ P Коммуникации RS
485»
Дополнительный
токовый выход:
Токовый выход соединяется вместе с интерфейсом RS485.
Технические данные: смотри раздел 4.5
Примечание:
Использование контакта для переключений и дискретного входа не доступно.
Однако, токовый выход может быть сконфигурирован как выход для
переключений.

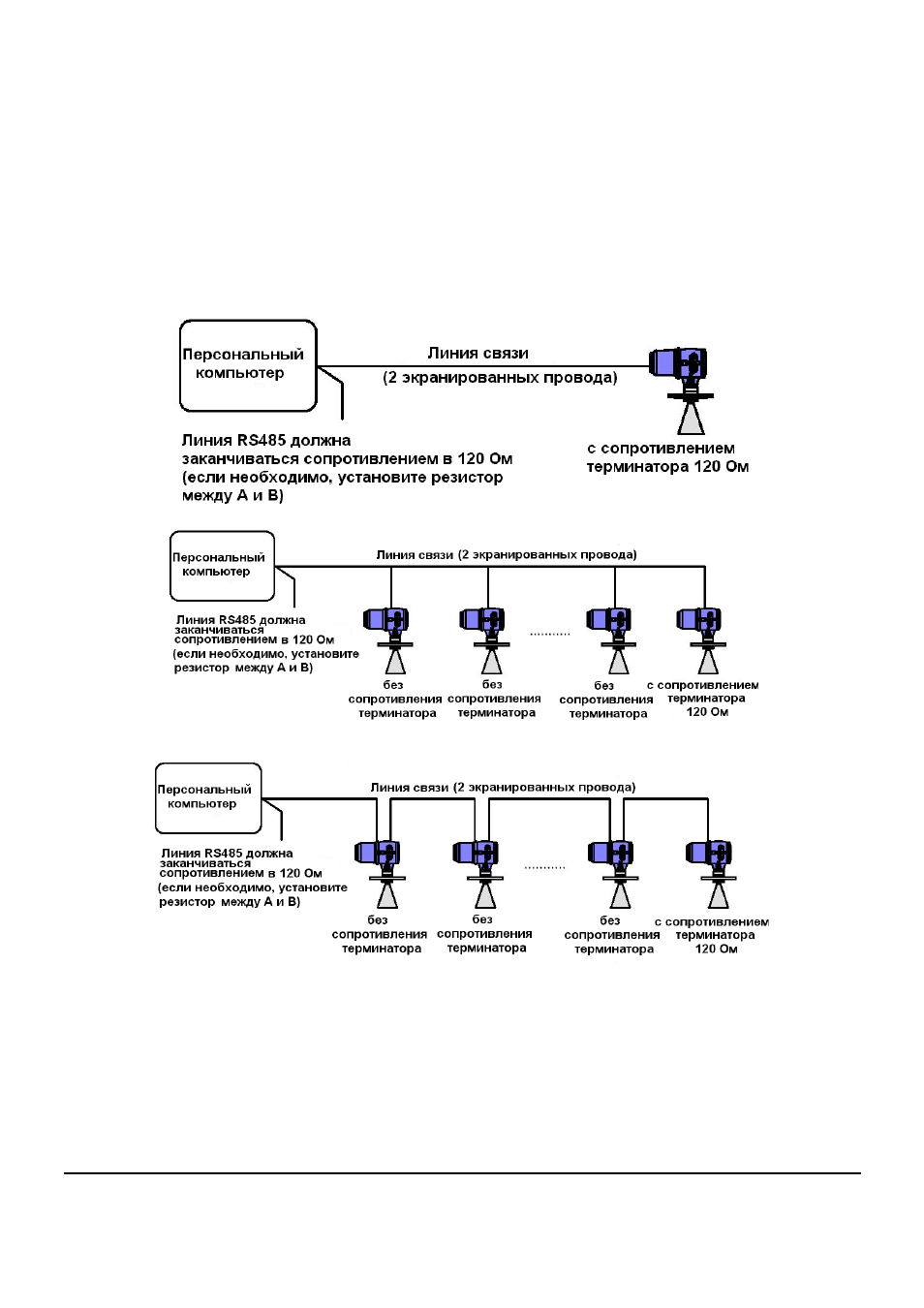

Различные конфигурации шины
A) Подсоединение BM70 A/P к одному пользователя RS 485:
B) Соединение нескольких BM 70 A/ P в систему с шиной RS 485 через отводы от кабеля шины:
C) Соединение нескольких BM70 A/P в систему с шиной RS 485, с разрываемым шинным кабелем для
подключения к следующим приборам:
Примечания:
• Если на одной шине используются вместе с радиоволновым уровнемером BM 70 A/P другие устройства,
то все устройства должны использовать тот же самый протокол коммуникаций (например, различные
устройства с ModBus или BM70 A/P и TTM 70 с Протоколом Krohne).
• Когда установлен как тип протокола «HART», используйте только этот протокол указанный в
«Спецификация HART». «Аппаратное исполнение RS 485» не соответствует стандартному HART®
протоколу (смотри разделы 4.2 и 4.3).
• Отражения сигнала от окончания шины могут мешать сеансу связи, чтобы избежать этого начало шины
(на персональном компьютере) и конец (на последнем устройстве) должны быть обязательно
соединены кабелем с фиксированным волновым сопротивлением (120 Ом). Далее обратитесь в раздел
7.9.
